Пилотные гидролинии (NO.1) — HITACHI UH14D

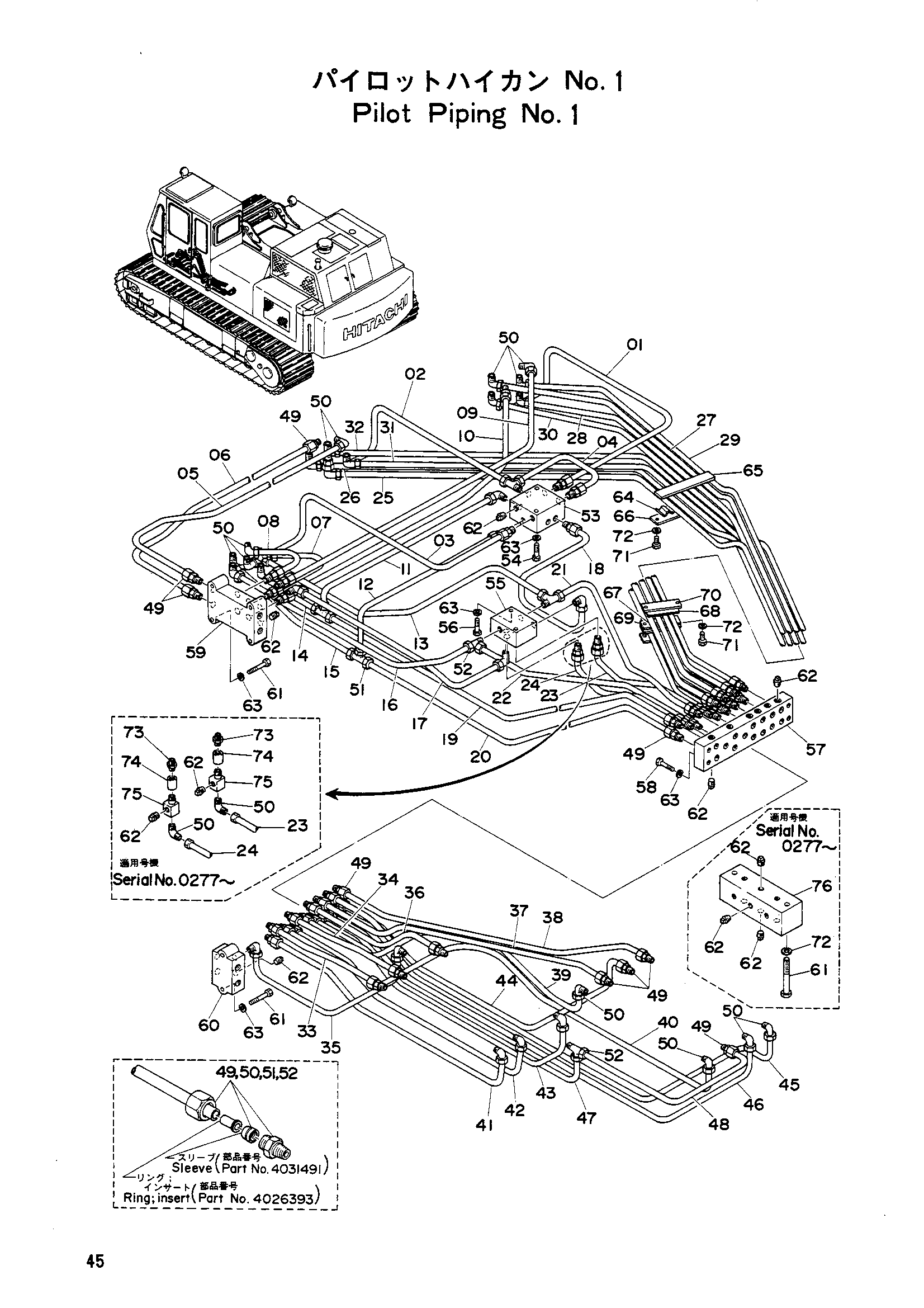

Заводская схема «Пилотные гидролинии (NO.1)» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 40 | 4034965 | Трубка | 1 |
| 41 | 4034966 | Трубка | 1 |
| 42 | 4034967 | Трубка | 1 |
| 43 | 4034968 | Трубка | 1 |
| 44 | 4034969 | Трубка | 1 |
| 45 | 4034970 | Трубка | 1 |
| 46 | 4034971 | Трубка | 1 |
| 47 | 4034972 | Трубка | 1 |
| 48 | 4034973 | Трубка | 1 |
| 49 | 4507113 | Штуцер (180) | 54 |
| 4901 | 4507113 | Штуцер (180) | 52 |
| 50 | 4507112 | Угловой штуцер (130) | 30 |
| 5001 | 4507112 | Угловой штуцер (130) | 32 |
| 51 | 4507111 | TEE (50) | 2 |
| 52 | 4514897 | TEE (90) | 4 |
| 53 | 9403455 | Челночный клапан | 1 |
| 54 | M111071 | Болт | 2 |
| 55 | 9403369 | Клапан (5) | 1 |
| 56 | M111063 | Болт 10X63 | 2 |
| 57 | 3004505 | Коллектор | 1 |
| 58 | M111036 | Болт | 4 |
| 59 | 4034599 | Блок | 1 |
| 60 | 4034598 | Блок | 1 |
| 61 | M111063 | Болт 10X63 | 6 |
| 6101 | M111063 | Болт 10X63 | 8 |
| 62 | 4511652 | Пробка | 20 |
| 6201 | 4511652 | Пробка | 31 |
| 63 | A590010 | Пружинная шайба | 14 |
| 64 | 4034979 | Крамп: трубка | 1 |
| 65 | 4034983 | Резиновая прокладка | 1 |
| 66 | 4034985 | Пластина | 1 |
| 67 | 4034980 | Крамп: трубка | 8 |
| 68 | 4034982 | Резиновая прокладка | 8 |
| 69 | 4034987 | Пластина | 8 |
| 70 | 4034986 | Пластина | 8 |
| 71 | M101028 | Болт | 18 |
| 72 | A590010 | Пружинная шайба | 18 |
| 7201 | A590010 | Пружинная шайба | 20 |
| 73 | 94-1701 | Адаптер (130) | 2 |
| 74 | 94-0675 | Разъём | 2 |
| 75 | 4041423 | TEE (50) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
