Направляющее колесо — HITACHI UH14D

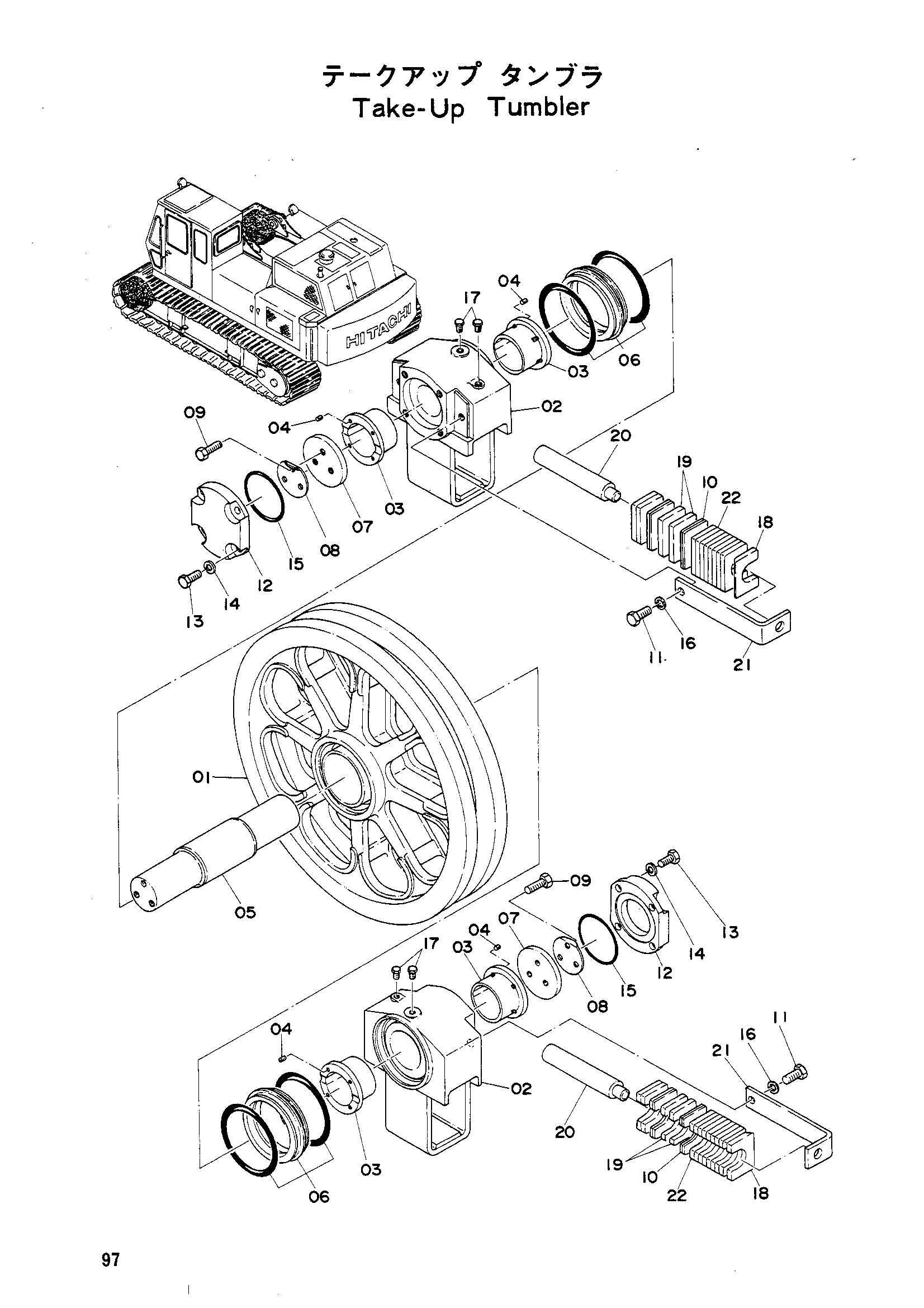

Заводская схема «Направляющее колесо» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1500013 | Тумблер таке UP | 1 |
| 02 | 5500047 | Подшипник | 2 |
| 03 | 3501025 | Втулка | 4 |
| 04 | J330413 | Винт комплект M4X12.5 | 16 |
| 05 | 3501020 | Вал | 1 |
| 06 | 4507221 | Комплект уплотнений | 2 |
| 07 | 4504246 | Стопорная пластина | 2 |
| 08 | 4503466 | Стопорная пластина | 2 |
| 09 | M111645 | Болт | 6 |
| 10 | 4502693 | Шайба | 8 |
| 11 | M111632 | Болт | 2 |
| 12 | 3501021 | Крышка | 2 |
| 13 | M111632 | Болт | 8 |
| 14 | A590016 | Пружинная шайба | 8 |
| 15 | A810120 | Уплотнительное кольцо | 2 |
| 16 | A590016 | Пружинная шайба | 2 |
| 17 | 447483 | Пробка | 4 |
| 18 | 4508518 | Шайба | 2 |
| 19 | 4508517 | Шайба | 4 |
| 20 | 3500258 | Шток | 2 |
| 21 | 3501022 | Хомут | 2 |
| 22 | 4502692 | Шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
