Консоль — HITACHI UH14D

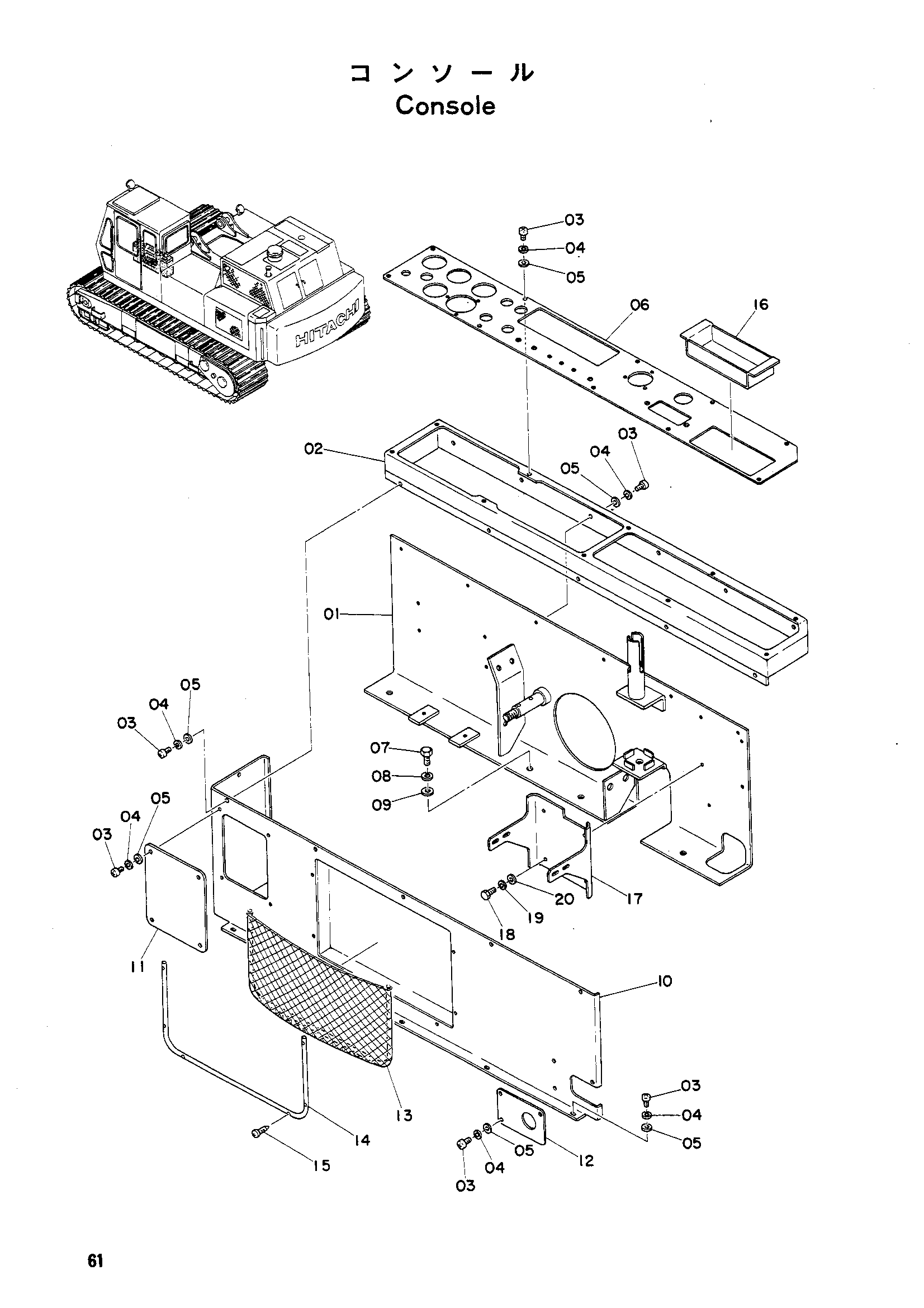

Заводская схема «Консоль» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6001107 | Стойка | 1 |
| 02 | 7501032 | Консоль | 1 |
| 03 | M430616 | Винт | 34 |
| 04 | A590006 | Пружинная шайба | 34 |
| 05 | A590106 | Шайба | 34 |
| 06 | 2003415 | Панель | 1 |
| 07 | M111022 | Болт | 4 |
| 08 | A590010 | Пружинная шайба | 4 |
| 09 | A590110 | Шайба | 4 |
| 10 | 7501033 | Крышка | 1 |
| 11 | 4508513 | Крышка | 1 |
| 12 | 4035190 | Крышка | 1 |
| 13 | 4507582 | Поккет | 1 |
| 14 | 4507583 | Направляющая | 1 |
| 15 | 4510986 | Винт селф таппинг | 6 |
| 16 | 8500739 | Крышка | 1 |
| 17 | 3501017 | Кронштейн(A) | 1 |
| 18 | M200613 | Болт | 4 |
| 19 | A590006 | Пружинная шайба | 4 |
| 20 | A590106 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
