Двигатель детали — HITACHI UH14D

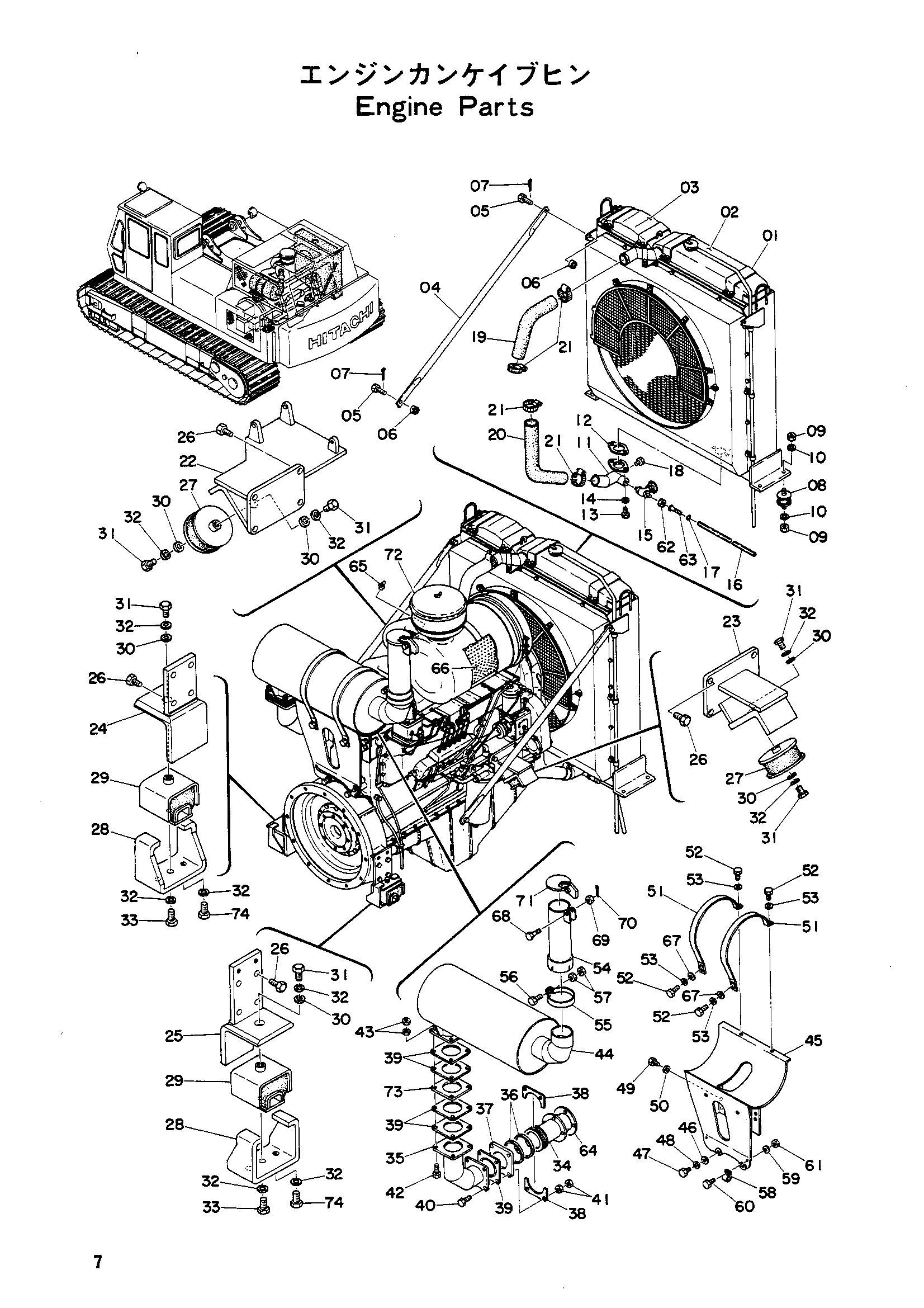

Заводская схема «Двигатель детали» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4031974 | Радиатер масляный радиатор в сборе | 1 |
| 02 | 4040918 | Радиатор | 1 |
| 03 | 4038854 | Масляный радиатор | 1 |
| 04 | 4512711 | Стойка | 2 |
| 05 | 4504207 | Болт | 4 |
| 06 | M531619 | Корончатая гайка | 4 |
| 07 | A764032 | Шплинт | 4 |
| 08 | 4504208 | Амортизатор | 4 |
| 09 | M501613 | Гайка | 8 |
| 10 | A590016 | Пружинная шайба | 8 |
| 11 | 7501581 | Трубка | 1 |
| 12 | D46813 | Манжета | 1 |
| 13 | M101028 | Болт | 2 |
| 14 | A590010 | Пружинная шайба | 2 |
| 15 | D98655 | Клапан | 1 |
| 16 | D43452 | Трубка дренажный | 1 |
| 17 | D98658 | Зажим | 1 |
| 18 | J75283 | Пробка масляный PT3/8 | 1 |
| 19 | 3502504 | Резиновый шланг | 1 |
| 20 | 3502503 | Резиновый шланг | 1 |
| 21 | 4507512 | Зажим шланг | 4 |
| 22 | 7501436 | Кронштейн | 1 |
| 23 | 8501880 | Кронштейн | 1 |
| 24 | 7501435 | Кронштейн | 1 |
| 25 | 7501261 | Кронштейн | 1 |
| 26 | M211432 | Болт H 14X31.5 | 16 |
| 27 | 489716 | Резиновая прокладка | 2 |
| 28 | 329074 | Ограничитель | 2 |
| 29 | 3501048 | Резиновая прокладка | 2 |
| 30 | 489714 | Шайба | 6 |
| 31 | M111628 | Болт | 6 |
| 32 | A590016 | Пружинная шайба | 12 |
| 33 | M111650 | Болт | 2 |
| 34 | 8502025 | Соединение | 1 |
| 35 | 7501576 | Выпускная труба | 1 |
| 36 | D47238 | Уплотнение кольцо | 2 |
| 37 | D33619 | Пластина | 1 |
| 38 | D47236 | Крышка | 2 |
| 39 | D41436 | Прокладка | 5 |
| 40 | M101271 | Болт | 4 |
| 41 | M521210 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
