Бйпасс фильтр трубопроводы — HITACHI UH14D

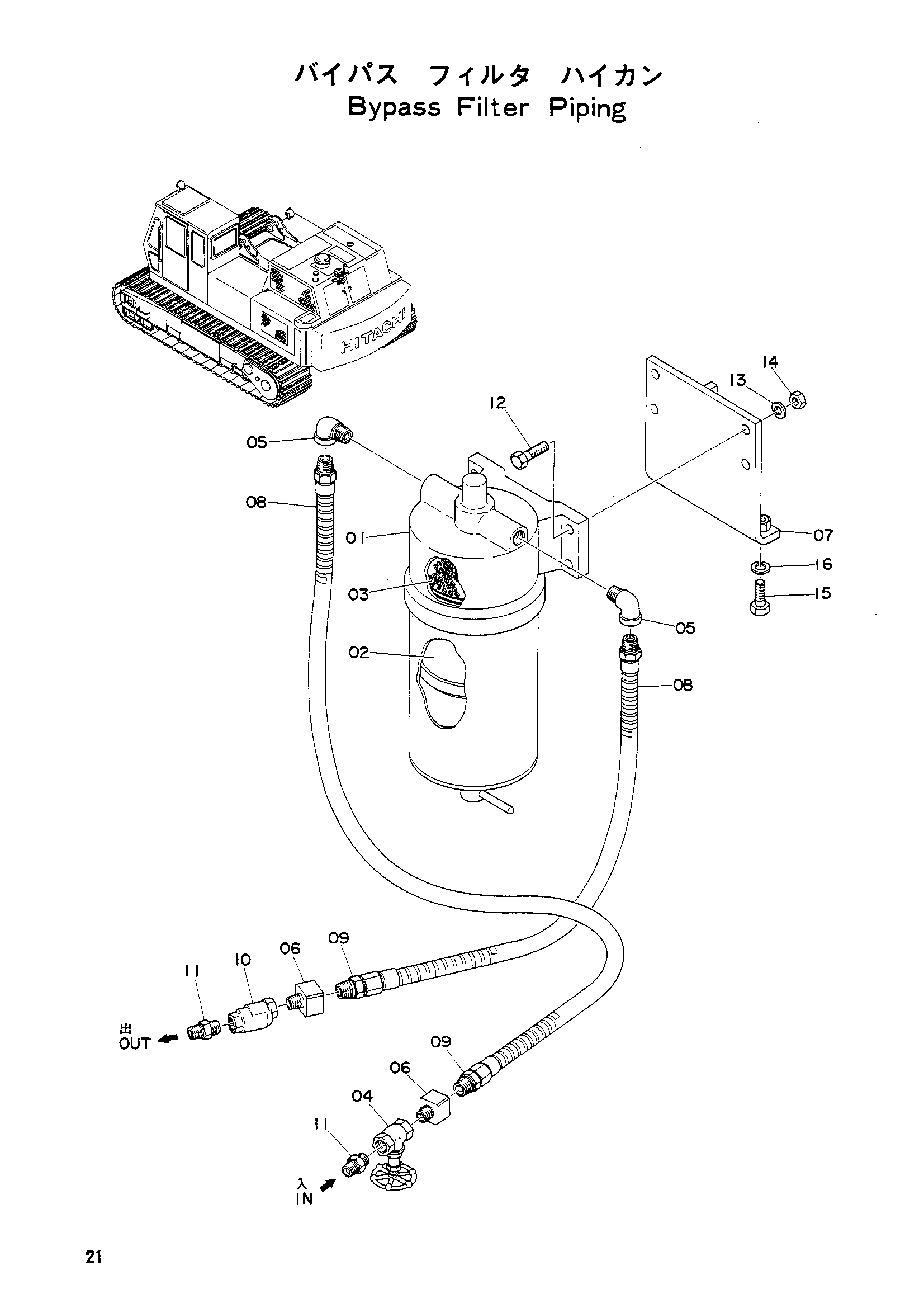

Заводская схема «Бйпасс фильтр трубопроводы» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4512563 | Фильтр | 1 |
| 02 | 4034435 | Фильтрующий элемент | 1 |
| 03 | 4512696 | Фильтрующий элемент | 1 |
| 04 | 991679 | Запорный клапан | 1 |
| 05 | 94-0648 | Угловой штуцер | 2 |
| 06 | 4512695 | Втулка | 2 |
| 07 | 8003891 | Опора | 1 |
| 08 | 4511624 | Шланг | 2 |
| 09 | 446525 | Адаптер | 1 |
| 10 | 986953 | Обратный клапан (17) | 1 |
| 11 | J70783 | Адаптер | 2 |
| 12 | M111240 | Болт | 4 |
| 13 | A590012 | Пружинная шайба | 4 |
| 14 | M511210 | Гайка H | 4 |
| 15 | M111656 | Болт | 2 |
| 16 | A590016 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
