Пилотные гидролинии детали — HITACHI UH14D

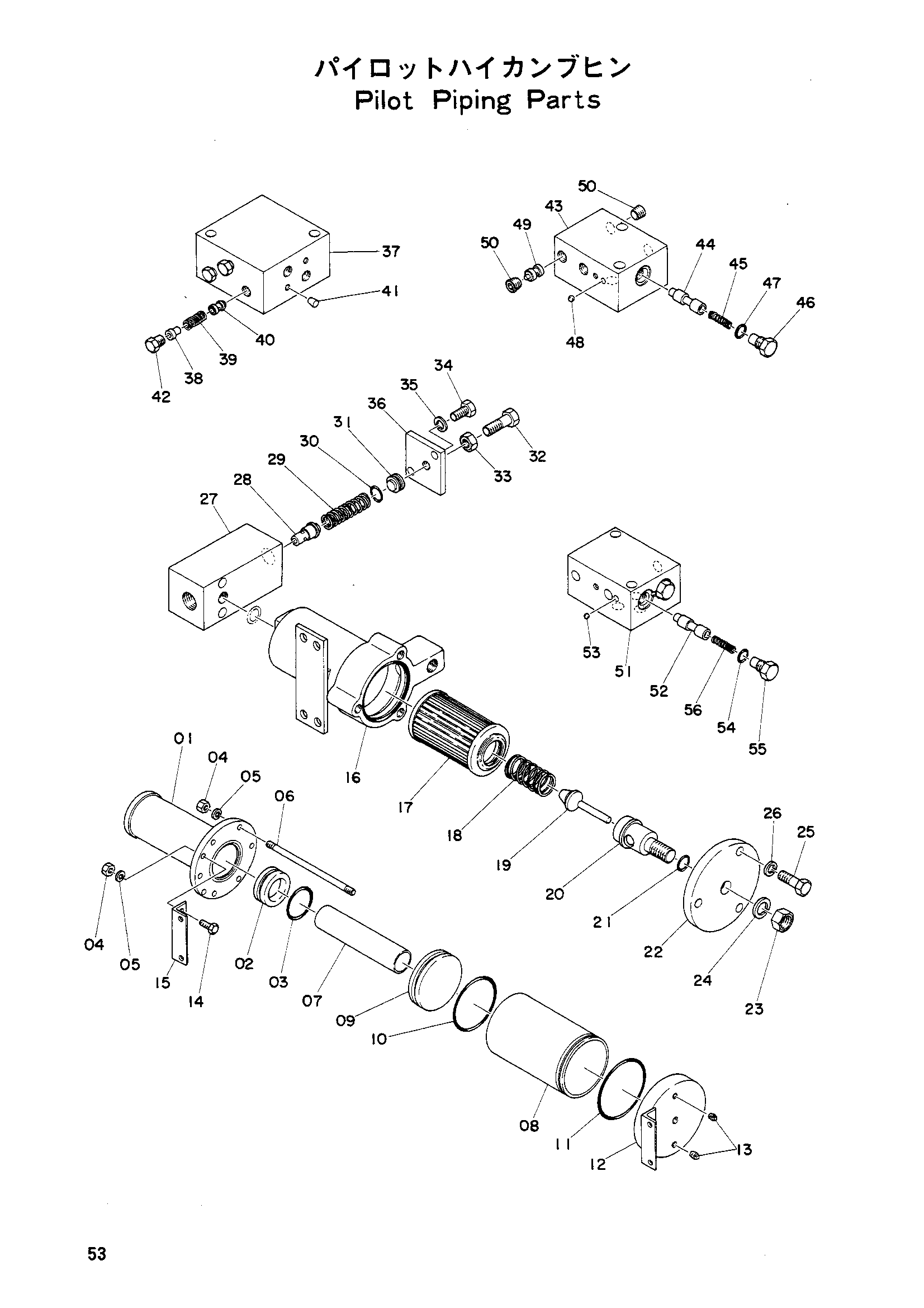

Заводская схема «Пилотные гидролинии детали» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9402512 | Гидроаккумулятор в сборе | 1 | |
| 01 | 8501449 | Масляный гидроцилиндр | 1 |
| 02 | 4507682 | Масляный поршень | 1 |
| 03 | 955125 | Уплотнительное кольцо (40) | 1 |
| 04 | M501008 | Гайка | 8 |
| 05 | A590010 | Пружинная шайба | 8 |
| 06 | 4507683 | Болт | 6 |
| 07 | 4507684 | Пусх трубка | 1 |
| 08 | 4507691 | Воздушный гидроцилиндр | 1 |
| 09 | 4036125 | Поршень | 1 |
| 10 | 4507835 | Уплотнительное кольцо (40) | 1 |
| 11 | A810130 | Уплотнительное кольцо | 1 |
| 12 | 8501574 | Фланец | 1 |
| 13 | J75281 | Пробка масляный PT1/8 | 2 |
| 14 | M111032 | Болт | 2 |
| 15 | 4507686 | Держатель | 1 |
| 1501 | 9402982 | Пилотный фильтр в сборе | 1 |
| 16 | 8501914 | Корпус | 1 |
| 17 | 317604 | Фильтрующий элемент | 1 |
| 18 | 443466 | Пружина компрессион | 1 |
| 19 | 438814 | Клапан | 1 |
| 20 | 4003844 | Сиденье клапан | 1 |
| 21 | 954493 | Уплотнительное кольцо | 1 |
| 22 | 455898 | Крышка | 1 |
| 23 | M501815 | Гайка | 1 |
| 24 | A590018 | Пружинная шайба | 1 |
| 25 | M111232 | Болт | 3 |
| 26 | A590012 | Пружинная шайба | 3 |
| 2601 | 9402995 | Предохранительный клапан в сборе | 1 |
| 27 | 3502404 | Корпус | 1 |
| 28 | 4512183 | Поршень | 1 |
| 29 | 4912182 | Пружина | 1 |
| 30 | 962567 | Уплотнительное кольцо | 1 |
| 31 | 4512184 | Ограничитель | 1 |
| 32 | M111032 | Болт | 1 |
| 33 | M501006 | Гайка M10 | 1 |
| 34 | M210818 | Болт | 2 |
| 35 | A590008 | Пружинная шайба | 2 |
| 36 | 4512185 | Крышка | 1 |
| 3601 | 9403455 | Схуттле клапан в сборе | 1 |
| 37 | 3502918 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
