Масляный радиатор трубопроводы — HITACHI UH14D

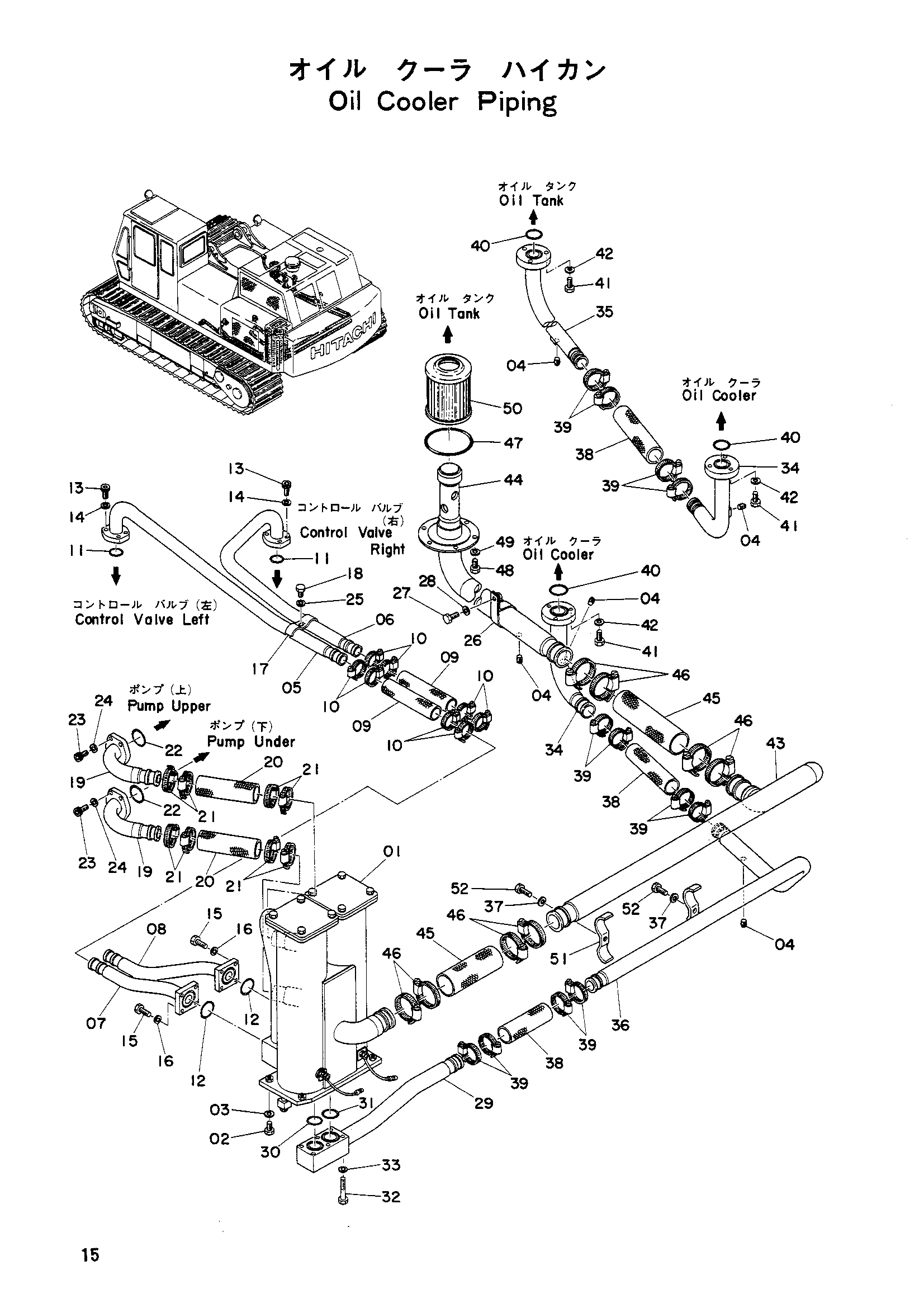

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9011537 | Масляный фитер в сборе | 1 |
| 02 | M111640 | Болт | 4 |
| 03 | A590016 | Пружинная шайба | 4 |
| 04 | 447485 | Пробка | 5 |
| 05 | 8003679 | Трубка F1 | 1 |
| 06 | 8003680 | Трубка F2 | 1 |
| 07 | 8003681 | Трубка F3 | 1 |
| 08 | 8003682 | Трубка F4 | 1 |
| 09 | 4033340 | Шланг | 2 |
| 10 | 4505385 | Хомут шланга | 8 |
| 11 | A810040 | Уплотнительное кольцо G40 | 2 |
| 12 | A810065 | Уплотнительное кольцо G65 | 2 |
| 13 | 4013265 | Болт с внутренним шестигранником | 8 |
| 14 | 986699 | Пружинная шайба | 8 |
| 15 | M111036 | Болт | 8 |
| 16 | A590010 | Пружинная шайба | 8 |
| 17 | 4001161 | Хомут трубки | 1 |
| 18 | M111050 | Болт 10X50 | 1 |
| 19 | 8004110 | Трубка | 2 |
| 20 | 4033341 | Шланг (13) | 2 |
| 21 | 4504198 | Зажим шланг | 8 |
| 22 | A810060 | Уплотнительное кольцо G60 | 2 |
| 23 | M341240 | Болт с внутренним шестигранником | 8 |
| 24 | 986699 | Пружинная шайба | 8 |
| 25 | A590010 | Пружинная шайба | 1 |
| 26 | 4504213 | Хомут E | 1 |
| 27 | M111225 | Болт | 1 |
| 28 | A590012 | Пружинная шайба | 1 |
| 29 | 8003684 | Трубка C1 | 1 |
| 30 | A810050 | Уплотнительное кольцо | 1 |
| 31 | A810065 | Уплотнительное кольцо G65 | 1 |
| 32 | M111080 | Болт | 6 |
| 33 | A590010 | Пружинная шайба | 6 |
| 34 | 8003893 | Обратная трубка | 2 |
| 35 | 8004109 | Обратная трубка | 1 |
| 36 | 8004108 | Обратная трубка | 1 |
| 37 | A590012 | Пружинная шайба | 2 |
| 38 | 4033341 | Шланг (13) | 3 |
| 39 | 4504198 | Зажим шланг | 12 |
| 40 | A810050 | Уплотнительное кольцо | 3 |
| 41 | M111036 | Болт | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
