Гидролинии рабочего оборудования <погрузчик> — HITACHI UH14D

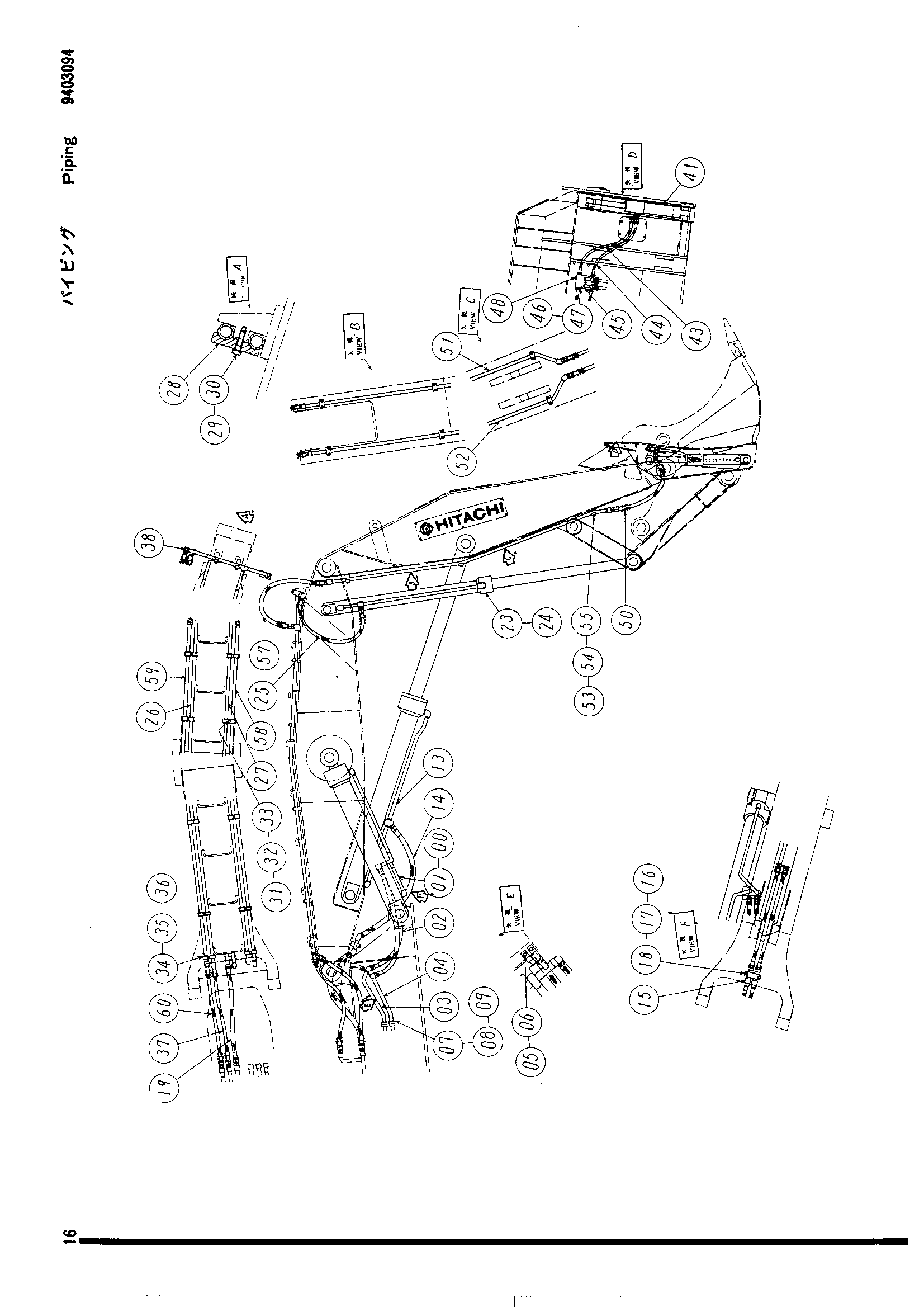

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4509173	Гидроцилиндр стрела (правый)	1
01	4509174	Гидроцилиндр стрела (левый)	1
02	4511855	Резиновый шланг	4
03	7500548	Трубка	1
04	7500547	Трубка	1
05	M111232	Болт	4
06	A590012	Пружинная шайба	4
07	A811040	Уплотнительное кольцо	2
08	M121240	Болт	8
09	A590012	Пружинная шайба	8
13	4509175	Гидроцилиндр	1
14	4509634	Резиновый шланг	2
15	8501650	Трубка	2
16	4509632	Хомут трубки	1
17	M111271	Болт	2
18	A590012	Пружинная шайба	2
19	4509631	Резиновый шланг	2
23	4509176	Гидроцилиндр стрела (правый)	1
24	4509177	Гидроцилиндр стрела (левый)	1
25	4512646	Резиновый шланг	4
26	7501557	Трубка	1
27	7501558	Трубка	1
28	4512645	Хомут трубки	2
29	M111245	Болт	2
30	A590012	Пружинная шайба	2
31	4509627	Хомут трубки	8
32	M111263	Болт	8
33	A590012	Пружинная шайба	8
34	4509625	Хомут трубки	2
35	M111263	Болт	2
36	A590012	Пружинная шайба	2
37	4511855	Резиновый шланг	2
38	4502354	Пробка	2
41	4509178	Гидроцилиндр	2
43	4512649	Резиновый шланг	2
44	4512650	Резиновый шланг	2
45	3502476	Блок	1
46	M111271	Болт	3
47	A590012	Пружинная шайба	3
48	4510796	Пробка	2
50	4512648	Резиновый шланг	2
51	7501336	Трубка	1
52	7501337	Трубка	1
53	4500864	Хомут трубки	6
54	M111263	Болт	12
55	A590012	Пружинная шайба	12
57	4509626	Резиновый шланг	2
58	7501334	Трубка	1
59	7501335	Трубка	1
60	4509621	Резиновый шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
