Воздушный трубопроводы — HITACHI UH14D

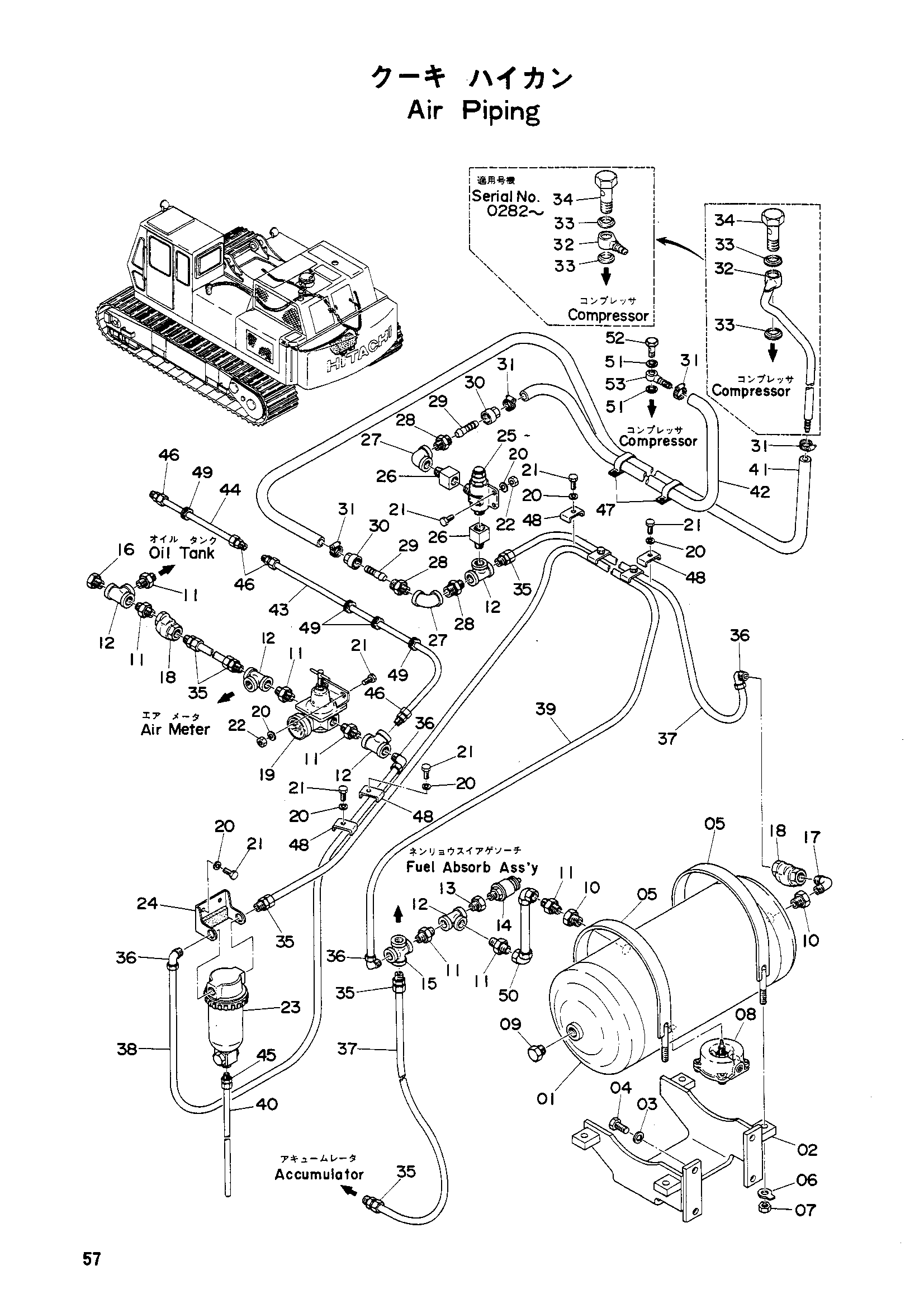

Заводская схема «Воздушный трубопроводы» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4504228 | Воздушный бак | 1 |
| 02 | 8502134 | Кронштейн | 1 |
| 03 | A590012 | Пружинная шайба | 4 |
| 04 | M111228 | Болт | 4 |
| 05 | 9800857 | Хомут | 2 |
| 06 | A590412 | Шайба тонгуед | 4 |
| 07 | A501210 | Гайка | 4 |
| 08 | 969205 | Клапан дренажный (13) | 1 |
| 09 | J75284 | Пробка масляный PT1/2 | 1 |
| 10 | J728483 | Втулка | 2 |
| 11 | J70783 | Адаптер | 7 |
| 12 | J70483 | TEE PT3/8 | 5 |
| 13 | J728382 | Втулка | 1 |
| 14 | 986952 | Клапан защитный | 1 |
| 15 | J70583 | Крестовина | 1 |
| 16 | J75283 | Пробка масляный PT3/8 | 1 |
| 17 | 4501784 | Бенд | 1 |
| 18 | 986953 | Обратный клапан (17) | 2 |
| 19 | 328983 | Регулятор | 1 |
| 20 | A590006 | Пружинная шайба | 12 |
| 21 | M200620 | Болт 6X20 | 12 |
| 22 | A500606 | Гайка | 4 |
| 23 | 4508476 | Фильтр | 1 |
| 24 | 8004019 | Кронштейн | 1 |
| 25 | 986963 | Регулятор (9) | 1 |
| 26 | 499820 | Адаптер | 2 |
| 27 | J70283 | Угловой штуцер PT3/8 | 2 |
| 28 | 427499 | Адаптер | 2 |
| 29 | 49898 | Втулка | 2 |
| 30 | 45898 | Гайка унион | 2 |
| 31 | 4507228 | Зажим шланг | 4 |
| 32 | 326321 | Трубка | 1 |
| 3201 | 4512041 | Соединение | 1 |
| 33 | 984227 | Манжета | 2 |
| 34 | 996277 | Болт соединение | 1 |
| 35 | 969198 | Адаптер | 4 |
| 36 | 4501785 | Угловой штуцер | 4 |
| 37 | 4504229 | Трубка | 2 |
| 38 | 4507921 | Трубка (4) | 1 |
| 39 | 4036893 | Трубка (8) | 1 |
| 40 | 4511023 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
