Ковш <погрузчик> — HITACHI UH14D

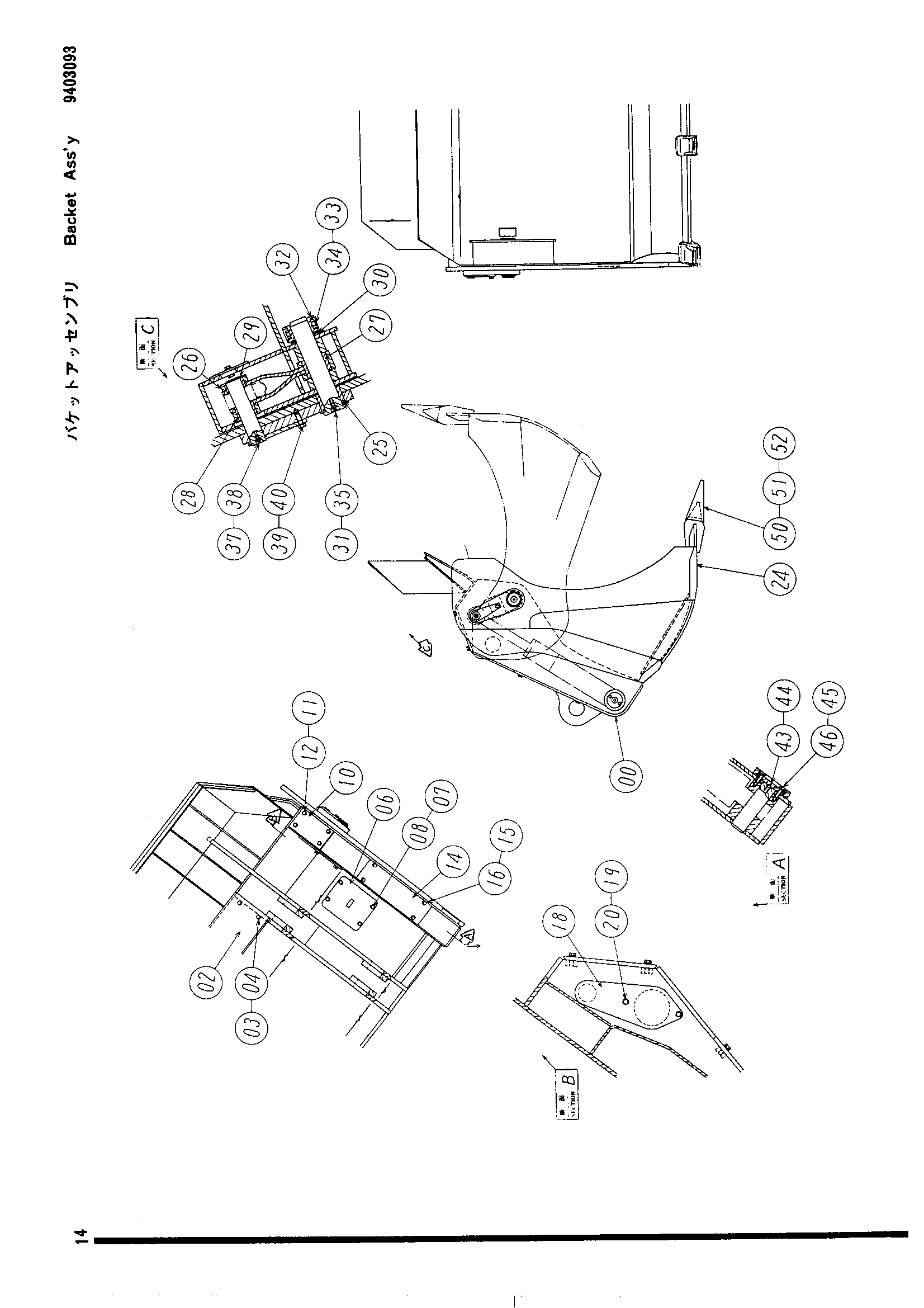

Заводская схема «Ковш <погрузчик>» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6500462	Ковш задний	1
02	3502490	Крышка блинд	1
03	M111028	Болт	4
04	A590010	Пружинная шайба	4
06	8502019	Крышка блинд	2
07	M111020	Болт	8
08	A590010	Пружинная шайба	8
10	3502484	Крышка блинд	2
11	M111028	Болт	8
12	A590010	Пружинная шайба	8
14	3502489	Крышка блинд	2
15	M11028	Болт	8
16	A590010	Пружинная шайба	8
18	4512659	Крышка блинд	2
19	M111028	Болт	4
20	A590010	Пружинная шайба	4
24	6500461	Ковш передний	1
25	4509614	Втулка	2
26	7501565	Тяга	2
27	4509614	Втулка	2
28	457906	Втулка	2
29	458184	Втулка	2
30	4500858	Шайба64	4
31	3502486	Палец	2
32	4512660	Ограничитель	2
33	M111690	Болт H	2
34	M511613	Гайка H	2
35	J75481	Штуцер	2
37	8502018	Палец	2
38	J75481	Штуцер	2
39	M111632	Болт	2
40	A590016	Пружинная шайба	2
43	8502020	Палец	2
44	J75481	Штуцер	2
45	M111028	Болт	4
46	A590010	Пружинная шайба	4
50	968487	Наконечник 45SL(50)	6
51	968489	Палец блокировка 45PN	6
52	968490	Резиновый блокировка 45LK	6

Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
