Привод звёздочка — HITACHI UH14D

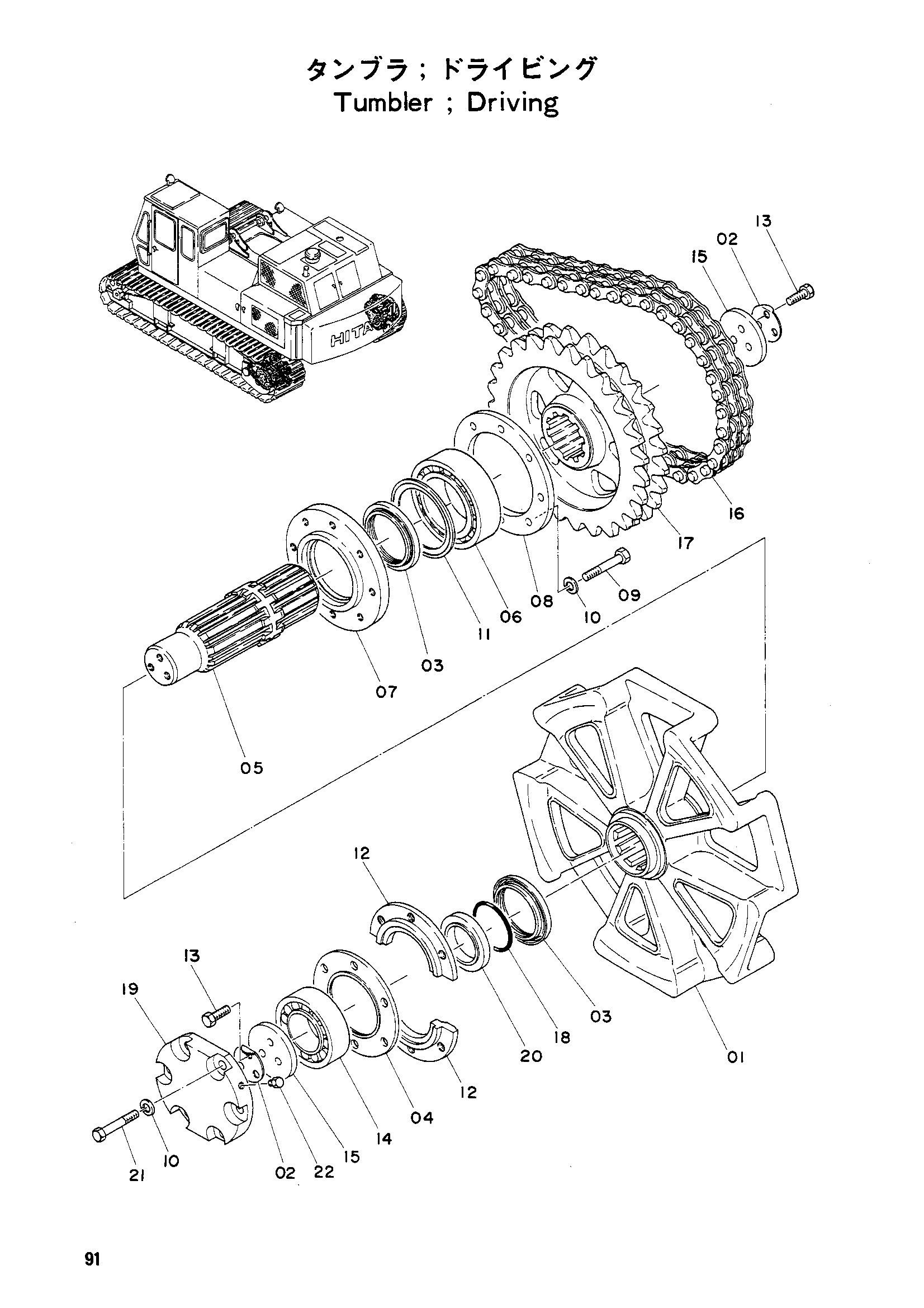

Заводская схема «Привод звёздочка» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 111181 | Тумблер дривинг | 1 |
| 0101 | 1001165 | Тумблер дривинг | 1 |
| 02 | 4503466 | Стопорная шайба | 2 |
| 03 | 498534 | Масляное уплотнение | 2 |
| 04 | 3501640 | Фиксатор A | 1 |
| 05 | 2500456 | Вал | 1 |
| 0501 | 2003746 | Вал | 1 |
| 06 | 966989 | Подшипник | 1 |
| 0601 | 4040533 | Подшипник (10) | 1 |
| 07 | 3501641 | Фиксатор B | 1 |
| 08 | 3501028 | Хомут | 1 |
| 09 | M111600 | Болт | 8 |
| 10 | A590016 | Пружинная шайба | 14 |
| 11 | 3501642 | Втулка | 1 |
| 12 | 3501643 | Фиксатор C | 2 |
| 13 | M111645 | Болт | 6 |
| 14 | 939867 | Подшипник | 1 |
| 1401 | 4040531 | Подшипник | 1 |
| 15 | 4504251 | Стопорная пластина | 2 |
| 16 | 328707 | Цепь каток | 1 |
| 1601 | 4040532 | Цепь каток | 1 |
| 17 | 214715 | Звёздочка | 1 |
| 1701 | 2003735 | Звёздочка | 1 |
| 18 | A810120 | Уплотнительное кольцо | 1 |
| 1801 | A810115 | Уплотнительное кольцо | 1 |
| 19 | 3501029 | Крышка | 1 |
| 20 | 4507056 | Втулка | 1 |
| 2001 | 4040534 | Втулка | 1 |
| 21 | M111601 | Болт 16X112 | 6 |
| 22 | 447483 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
