Ходовой трубопроводы — HITACHI UH14D

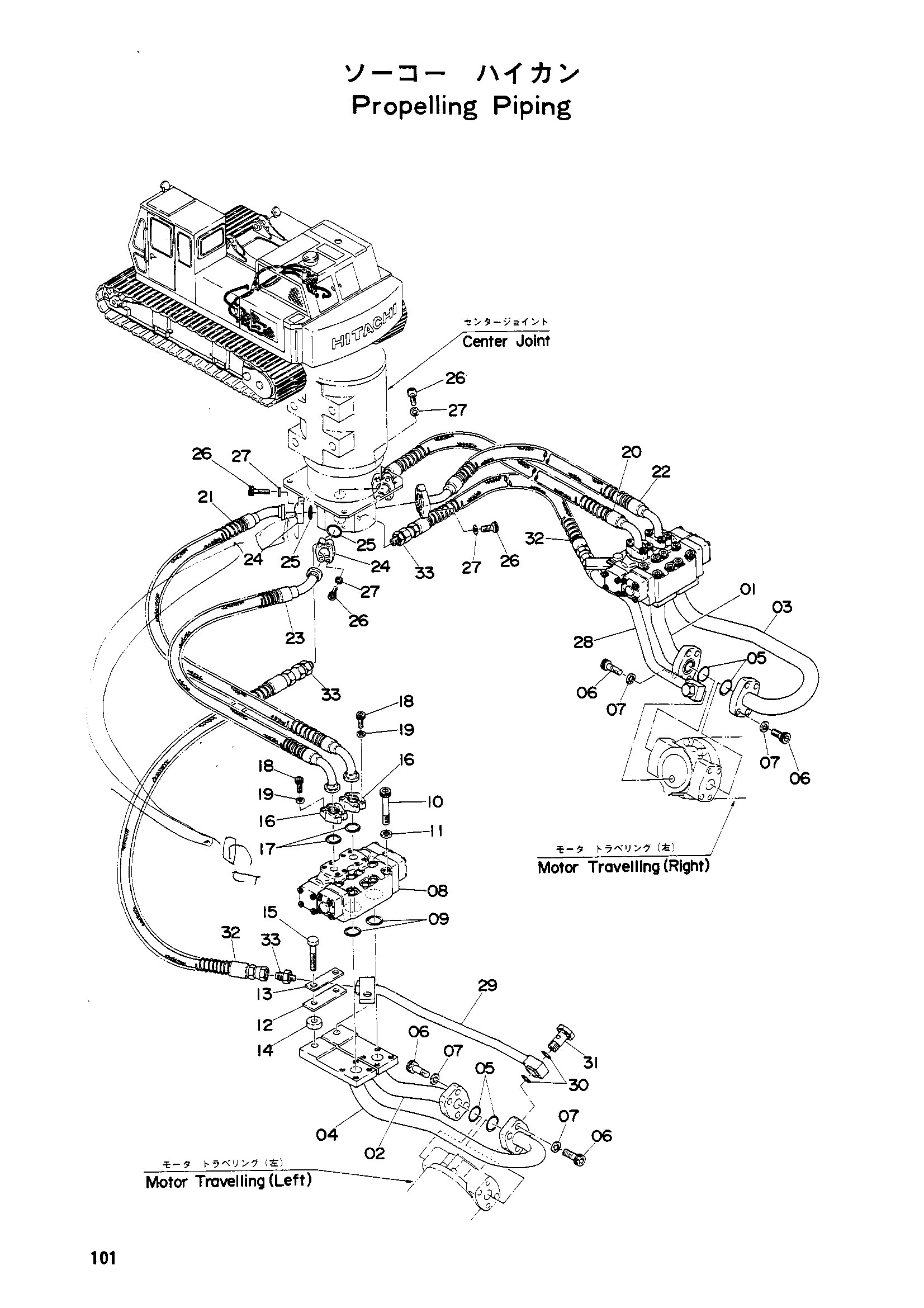

Заводская схема «Ходовой трубопроводы» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7002055 | Трубка (правый) | 1 |
| 02 | 7002056 | Трубка (левый) | 1 |
| 03 | 7002054 | Трубка (правый) | 1 |
| 04 | 7002053 | Трубка (левый) | 1 |
| 05 | A811040 | Уплотнительное кольцо | 4 |
| 06 | M341440 | Болт с внутренним шестигранником | 16 |
| 07 | 4034594 | Пружинная шайба | 16 |
| 08 | 4505961 | Тормозной клапан | 2 |
| 09 | A811035 | Уплотнительное кольцо | 2 |
| 10 | 4505049 | Болт с внутренним шестигранником | 16 |
| 11 | 986699 | Пружинная шайба | 16 |
| 12 | 4504245 | Стопорная пластина | 2 |
| 13 | 4504247 | Стопорная пластина | 2 |
| 14 | 4511530 | Проставка | 2 |
| 15 | M111256 | Болт | 4 |
| 16 | 4505965 | Разъёмный фланец | 8 |
| 17 | 4505964 | Уплотнительное кольцо | 4 |
| 18 | M341032 | Болт с внутренним шестигранником | 16 |
| 19 | 984054 | Пружинная шайба | 16 |
| 20 | 4507148 | Шланг: резиновый | 1 |
| 21 | 4507194 | Шланг: резиновый | 1 |
| 22 | 4505963 | Шланг: резиновый | 1 |
| 23 | 4505962 | Шланг: резиновый | 1 |
| 24 | 962453 | Разъёмный фланец | 8 |
| 25 | 966993 | Уплотнительное кольцо | 4 |
| 26 | M351032 | Болт с внутренним шестигранником | 16 |
| 27 | 984054 | Пружинная шайба | 16 |
| 28 | 7002052 | Трубка дренажный | 1 |
| 29 | 7002059 | Трубка дренажный | 1 |
| 30 | A810025 | Уплотнительное кольцо G25 | 4 |
| 31 | 4503417 | Болт соединение | 2 |
| 32 | 4503160 | Шланг: резиновый | 2 |
| 33 | 4503161 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
