Рычаг управления — HITACHI UH14D

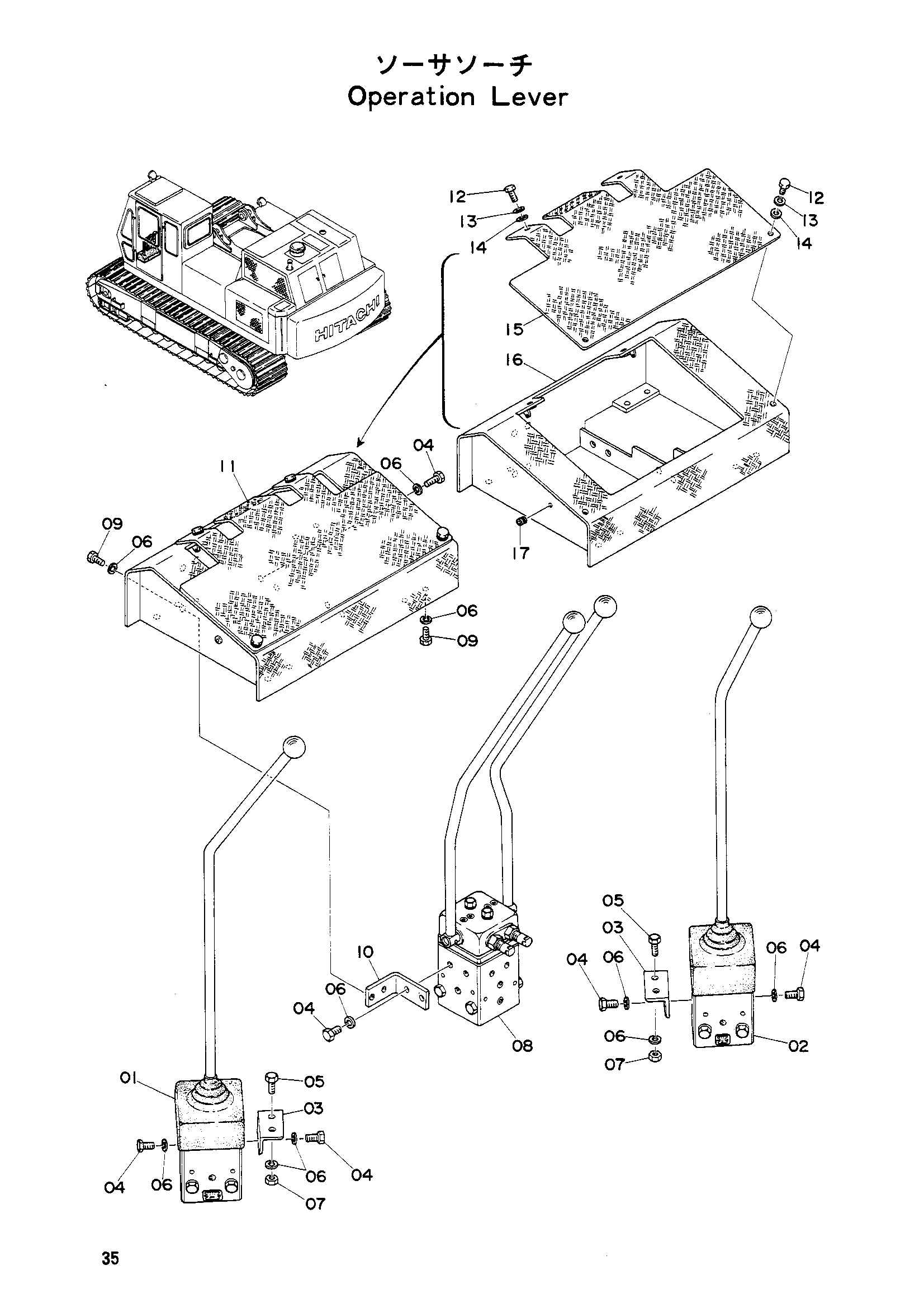

Заводская схема «Рычаг управления» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9011485 | Пилотный клапан | 1 |
| 02 | 9011484 | Пилотный клапан | 1 |
| 03 | 4510949 | Кронштейн | 2 |
| 04 | M211020 | Болт H | 12 |
| 05 | M111025 | Болт | 4 |
| 06 | A590010 | Пружинная шайба | 26 |
| 07 | M511008 | Гайка H | 4 |
| 08 | 9011483 | Пилотный клапан (5) | 1 |
| 09 | M111020 | Болт | 10 |
| 10 | 4510960 | Кронштейн | 1 |
| 11 | 9011525 | Кронштейн | 1 |
| 12 | M111022 | Болт | 4 |
| 13 | A590010 | Пружинная шайба | 4 |
| 14 | A590110 | Шайба | 4 |
| 15 | 4036427 | Пластина | 1 |
| 16 | 7002205 | Кронштейн | 1 |
| 17 | 94-2801 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
