Передний <погрузчик> — HITACHI UH14D

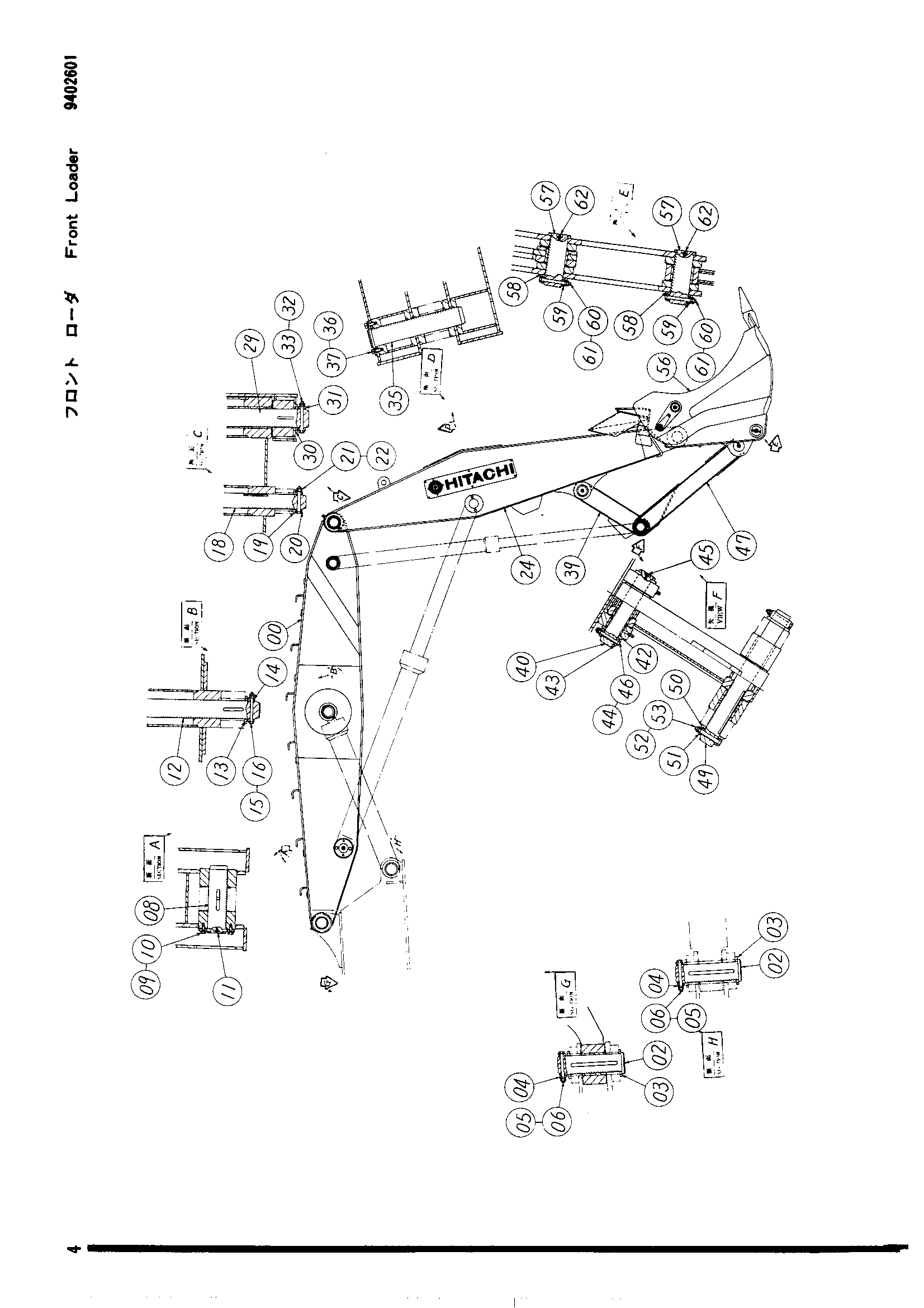

Заводская схема «Передний <погрузчик>» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9402602	Стрела	1
02	3501042	Палец A	4
03	499332	Шайба	8
04	499330	Ограничитель	4
05	4504786	Болт T	4
06	M511613	Гайка H	8
08	8501647	Палец	1
09	M121636	Болт T	2
10	A590016	Пружинная шайба	2
11	J75481	Штуцер	1
12	328921	Палец B	1
13	499332	Шайба	2
14	499330	Ограничитель	2
15	4504786	Болт T	2
16	M511613	Гайка H	4
18	3502043	Палец	1
19	4509588	Шайба	2
20	4509587	Ограничитель	2
21	4509586	Болт	2
22	M511613	Гайка H	4
24	9402603	Рукоять	1
29	3502046	Палец	1
30	499332	Шайба	2
31	499330	Ограничитель	2
32	4504786	Болт T	2
33	M511613	Гайка H	4
35	8501648	Палец	1
36	M121645	Болт T	2
37	A590016	Пружинная шайба	2
39	9402604	Тяга	1
40	3502301	Палец	1
42	4509588	Шайба	2
43	4509587	Ограничитель	1
44	4509586	Болт	1
45	J75481	Штуцер	1
46	M511613	Гайка H	2
47	9402605	Тяга	1
49	3502049	Палец	1
50	499331	Шайба	2
51	499329	Ограничитель	2
52	4507990	Болт	2
53	M511613	Гайка H	4
56	9403093	Ковш	1
57	3502050	Палец	4
58	499332	Шайба	4
59	499330	Ограничитель	4
60	4504786	Болт T	4
61	M511613	Гайка H	8
62	J75481	Штуцер	4

Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
