Гидролинии рабочего оборудования — HITACHI UH14D

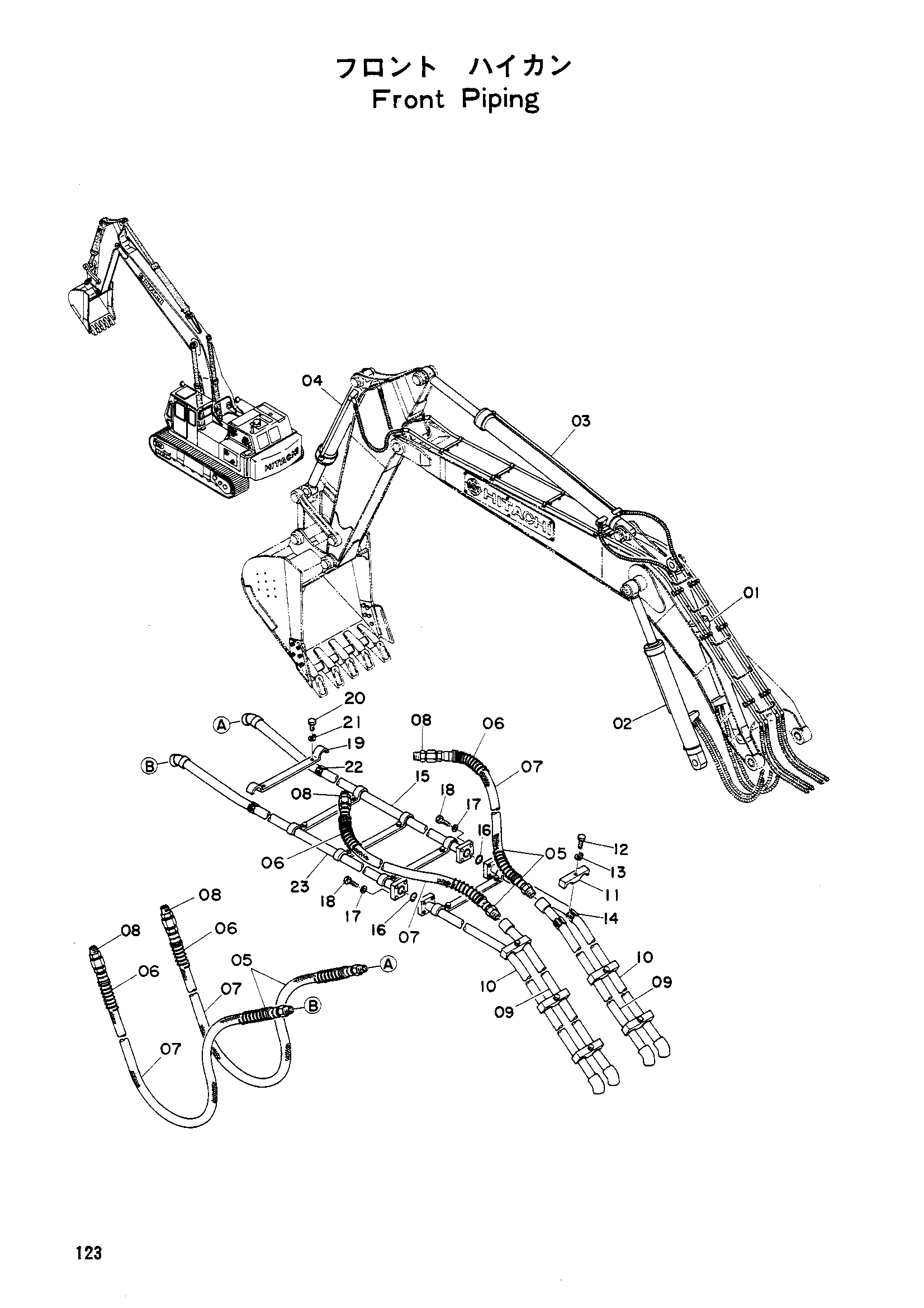

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4504719 | Гидроцилиндр стрелы (правый) | 1 |
| 02 | 4504720 | Гидроцилиндр стрелы (левый) | 1 |
| 03 | 4032318 | Гидроцилиндр рукояти | 1 |
| 04 | 4514900 | Гидроцилиндр ковша | 1 |
| 05 | 4504705 | Шланг | 4 |
| 06 | 4042960 | Защитный кожух | 1 |
| 07 | 4042991 | Шланг | 1 |
| 08 | 451893 | Адаптер | 1 |
| 09 | 7500549 | Трубка рукоять | 2 |
| 10 | 7500827 | Трубка ковш | 2 |
| 11 | 4500652 | Хомут трубки | 6 |
| 12 | M111271 | Болт | 6 |
| 13 | A590412 | Шайба | 6 |
| 14 | 4502647 | Кольцо амортизатор | 12 |
| 15 | 7501100 | Трубка ковш (правый) | 1 |
| 16 | A811035 | Уплотнительное кольцо | 2 |
| 17 | A590012 | Пружинная шайба | 8 |
| 18 | M121240 | Болт | 8 |
| 19 | 4500651 | Хомут трубки | 5 |
| 20 | M111225 | Болт | 10 |
| 21 | A590412 | Шайба | 10 |
| 22 | 4502647 | Кольцо амортизатор | 10 |
| 23 | 7501101 | Трубка ковш (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
