Основные гидролинии — HITACHI UH14D

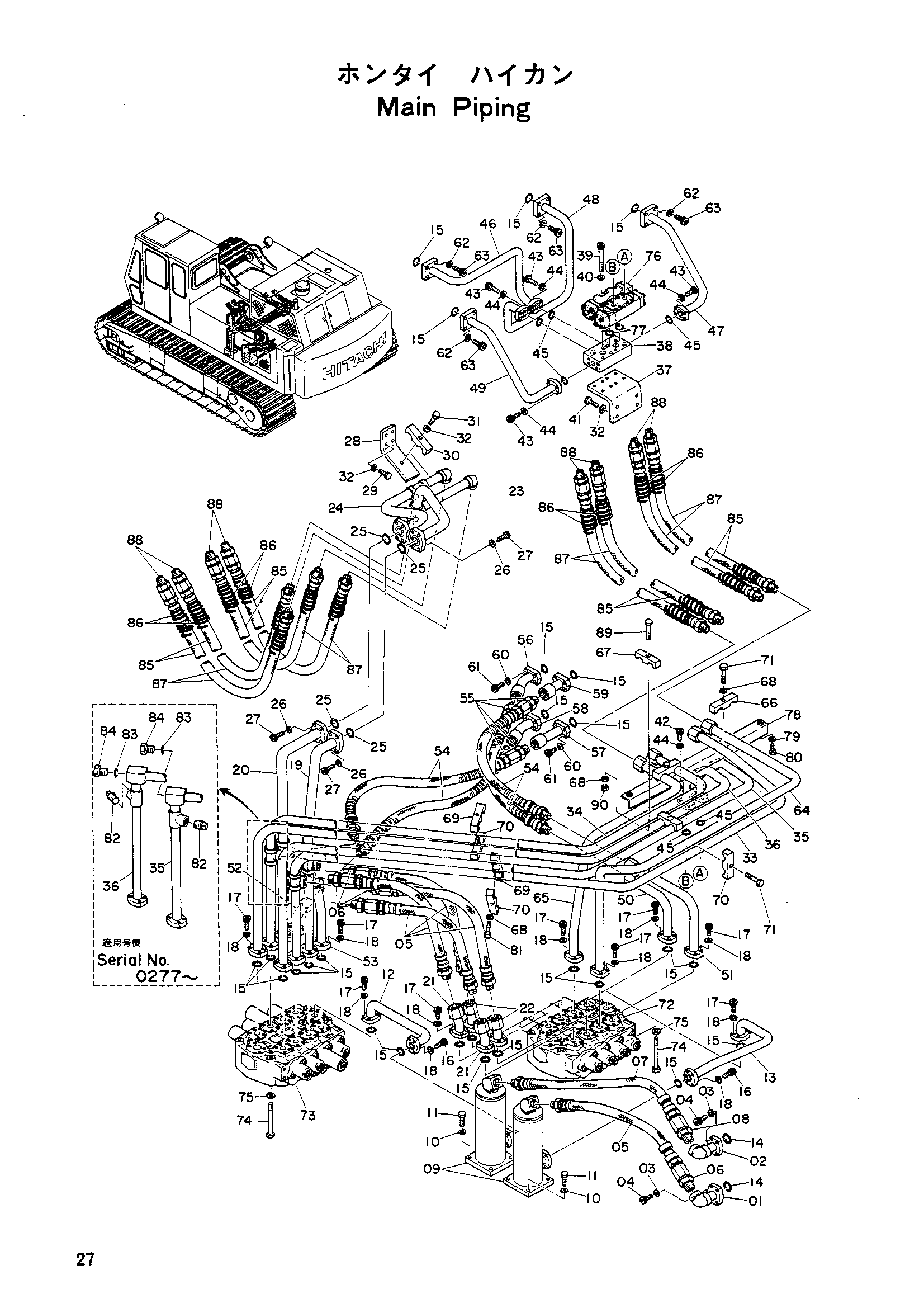

Заводская схема «Основные гидролинии» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8003879	Трубка насос	1
02	8003690	Трубка насос	1
03	986699	Пружинная шайба	8
04	M341240	Болт с внутренним шестигранником	8
05	4509453	Шланг	5
06	451893	Адаптер	1
07	4501778	Шланг	1
08	451893	Адаптер	1
09	7002082	Глушитель	2
10	A590012	Пружинная шайба	8
11	M111245	Болт	8
12	8003687	Трубка глушитель	1
13	8004706	Трубка глушитель	1
14	A811040	Уплотнительное кольцо	2
15	A811035	Уплотнительное кольцо	28
16	M351036	Болт с внутренним шестигранником	8
17	435637	Болт с внутренним шестигранником	72
18	984054	Пружинная шайба	80
19	7002266	Трубка стрела	1
20	7002265	Трубка стрела	2
21	9702866	Трубка	2
22	9702865	Трубка	2
23	7002264	Трубка стрела	1
24	7002267	Трубка стрела	1
25	A811050	Уплотнительное кольцо	4
26	986699	Пружинная шайба	16
27	M351240	Болт с внутренним шестигранником	16
28	4031232	Кронштейн	1
29	M111240	Болт	4
30	4504205	Хомут	1
31	M111271	Болт	1
32	A590012	Пружинная шайба	9
33	7001949	Трубка рукоять	1
34	7001950	Трубка рукоять	1
35	7001941 замена: 7002716	Трубка поворот	1
35	7001941 замена: 94-2026	Трубка поворот	1
3501	7002716 замена: 4041835	Трубка поворот	1
3501	7002716 замена: 4506424	Трубка поворот	1
36	7001942 замена: 7002717	Трубка поворот	1
36	7001942 замена: 94-2026	Трубка поворот	1
3601	7002717 замена: 4041835	Трубка поворот	1
3601	7002717 замена: 4506424	Трубка поворот	1
37	3501014	Кронштейн	1
38	2500048	Дивидер поток	1
39	4505048	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
