Гидроцилиндр ковша — HITACHI UH14D

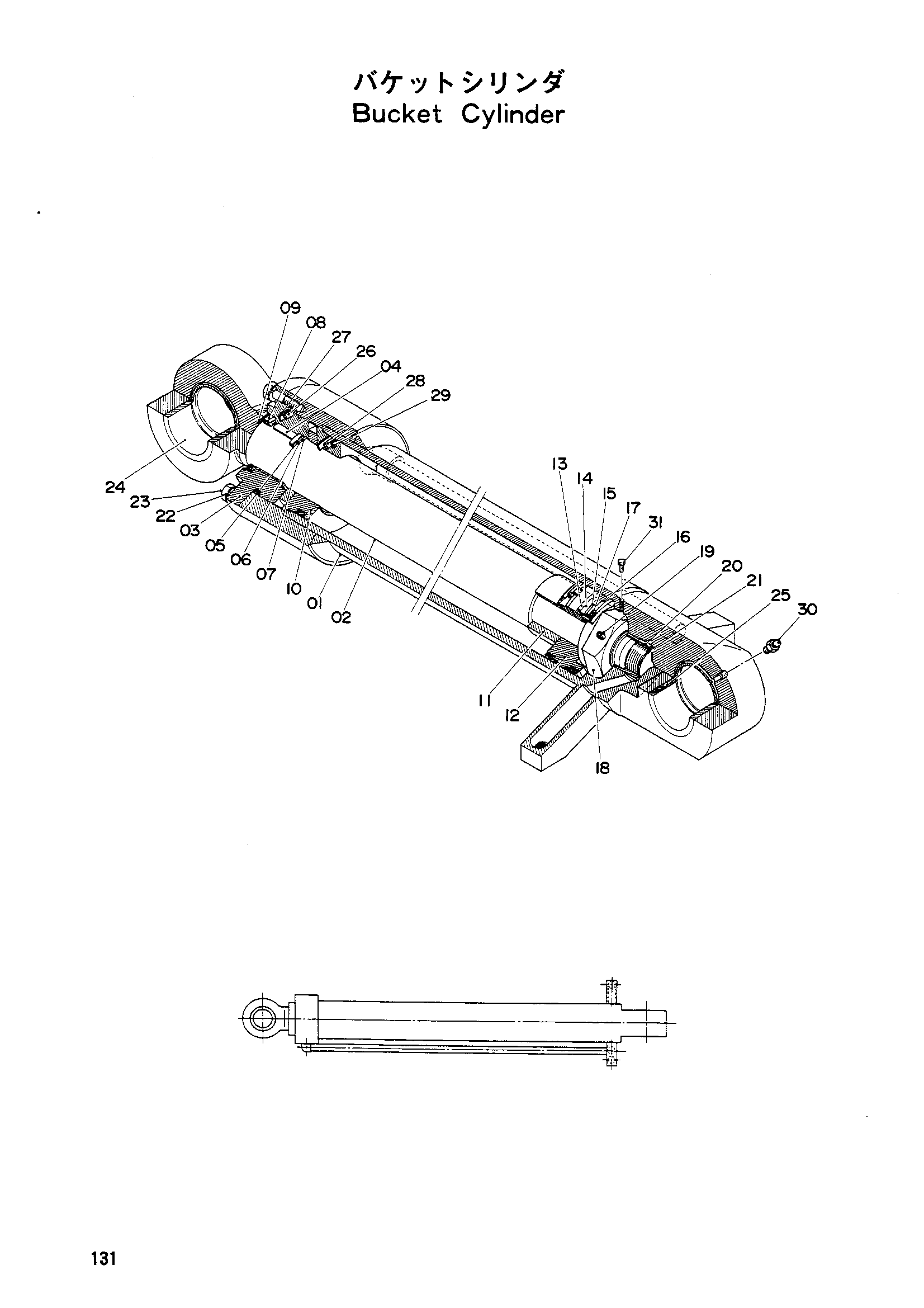

Заводская схема «Гидроцилиндр ковша» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4514900 | Гидроцилиндр. ковш в сборе | 1 | |
| 01 | 4505097 | Трубка гидроцилиндр | 1 |
| 02 | 4505098 | Шток поршня | 1 |
| 03 | 4505099 | Головка кйл.индер | 1 |
| 04 | 4505950 замена: 4509365 | Втулка | 1 |
| 05 | 4505951 замена: 4509365 | U-образная манжета | 1 |
| 06 | 4505952 | Манжета головка | 1 |
| 07 | 4505953 | Кольцо стопорный | 1 |
| 08 | 4505954 замена: 4509365 | Грязесъёмное кольцо | 1 |
| 09 | 4505955 | Кольцо стопорный | 1 |
| 10 | 4505956 | Проставка | 1 |
| 11 | 4505957 | Кольцо амортизатор | 1 |
| 12 | 4505067 | Поршень | 1 |
| 13 | 4505068 замена: 4509365 | Поршневое кольцо | 2 |
| 14 | 4505069 замена: 4509365 | Уплотнение нейлоновый | 2 |
| 15 | 4505070 замена: 4509365 | U-образная манжета | 2 |
| 16 | 4505071 | Держатель у-ринг | 2 |
| 17 | 4505072 | Ограничитель | 2 |
| 18 | 4505073 | Корончатая гайка | 1 |
| 19 | 4505074 | Установочный винт | 1 |
| 20 | 4505075 | Кольцо амортизатор | 1 |
| 21 | 4505076 | Кольцо стопорный | 1 |
| 22 | 4505077 | Пружинная шайба | 16 |
| 23 | 4505078 | Болт | 16 |
| 24 | 4036268 | Палец втулка | 1 |
| 25 | 4036269 | Палец втулка | 1 |
| 26 | 4505080 замена: 4509365 | Уплотнительное кольцо | 1 |
| 27 | 4505081 замена: 4509365 | Опорное кольцо | 1 |
| 28 | 4505082 замена: 4509365 | Уплотнительное кольцо | 1 |
| 29 | 4505083 замена: 4509365 | Опорное кольцо | 2 |
| 30 | 4505084 | Штуцер | 1 |
| 31 | 4507991 | Сапун клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
