Тормозной клапан (для гидромотор поворота) — HITACHI UH14D

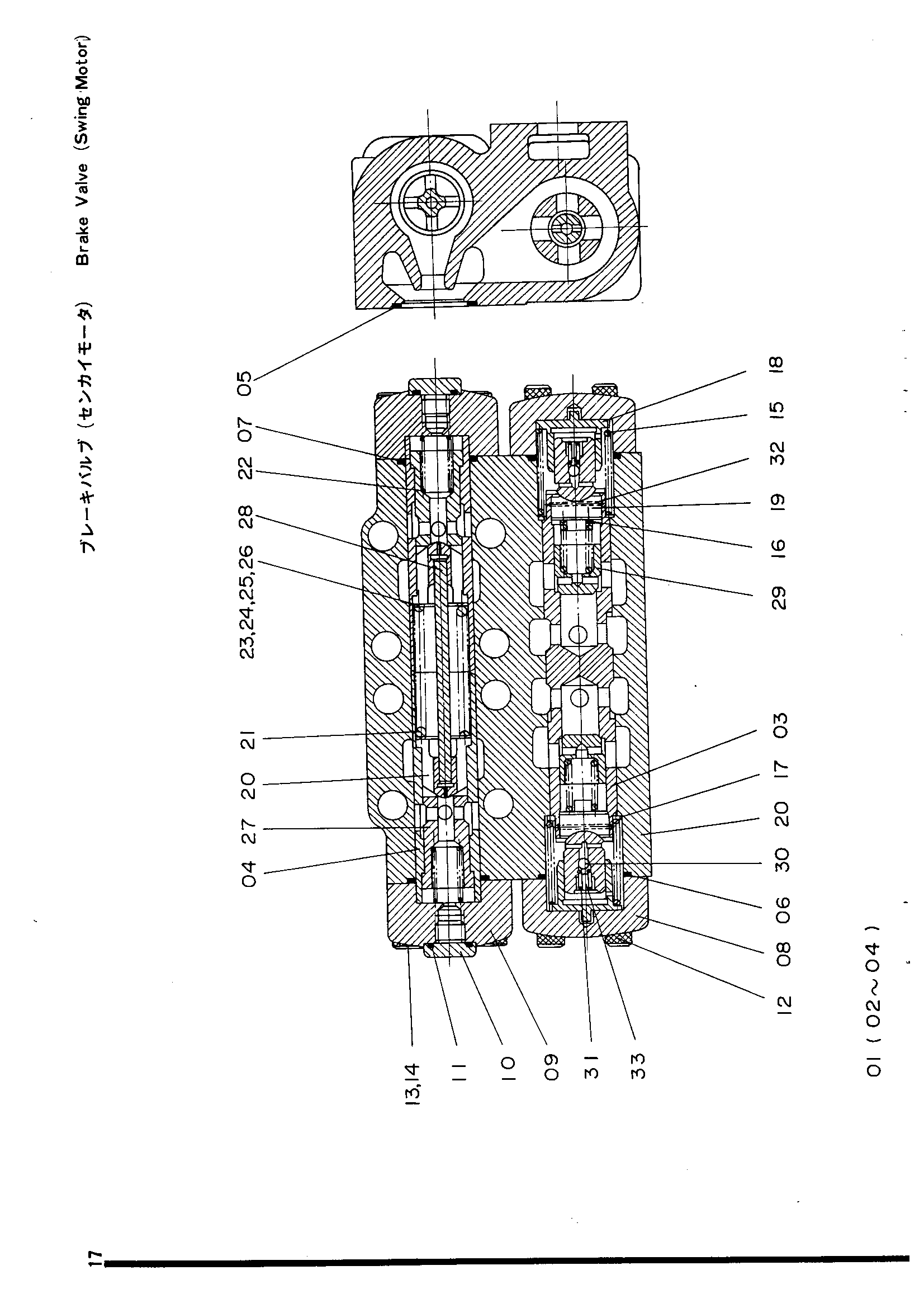

Заводская схема «Тормозной клапан (для гидромотор поворота)» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4505047 | Тормозной клапан | 2 | |
| 01 | 4032088 | Корпус | 1 |
| 05 | A810035 | Уплотнительное кольцо | 2 |
| 06 | 4511394 | Уплотнительное кольцо | 2 |
| 07 | 4511395 | Уплотнительное кольцо | 2 |
| 08 | 4511396 | Крышка | 2 |
| 09 | 4032089 | Крышка | 2 |
| 10 | 4032090 | Пробка | 2 |
| 11 | 4032091 | Уплотнительное кольцо | 2 |
| 12 | 4511400 | Болт с внутренним шестигранником | 8 |
| 13 | 4511401 | Болт с внутренним шестигранником | 8 |
| 14 | 4511402 | Пружинная шайба | 16 |
| 15 | 4032093 | Пружина компрес | 2 |
| 16 | 4032094 | Пружина компрес | 2 |
| 17 | 4511406 | Шайба | 2 |
| 18 | 4032096 | Втулка | 2 |
| 19 | 4032097 | Пробка | 2 |
| 20 | 4032098 | Клапан | 2 |
| 21 | 4032100 | Пружина компрес | 1 |
| 22 | 4032101 | Пружина компрес | 2 |
| 23 | 4032102 | Регулировочная шайба | 2 |
| 24 | 4032103 | Регулировочная шайба | 2 |
| 25 | 4032104 | Регулировочная шайба | 2 |
| 26 | 4032105 | Регулировочная шайба | 2 |
| 27 | 4032107 | Лист | 2 |
| 28 | 4032108 | Шток | 1 |
| 29 | 4032109 | Клапан | 2 |
| 30 | 4032110 | Шарик | 2 |
| 31 | 4032111 | Пружина компрес | 2 |
| 32 | 4032112 | Палец | 2 |
| 33 | 4032113 | Дроссель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
