Кабина корпус — HITACHI UH14D

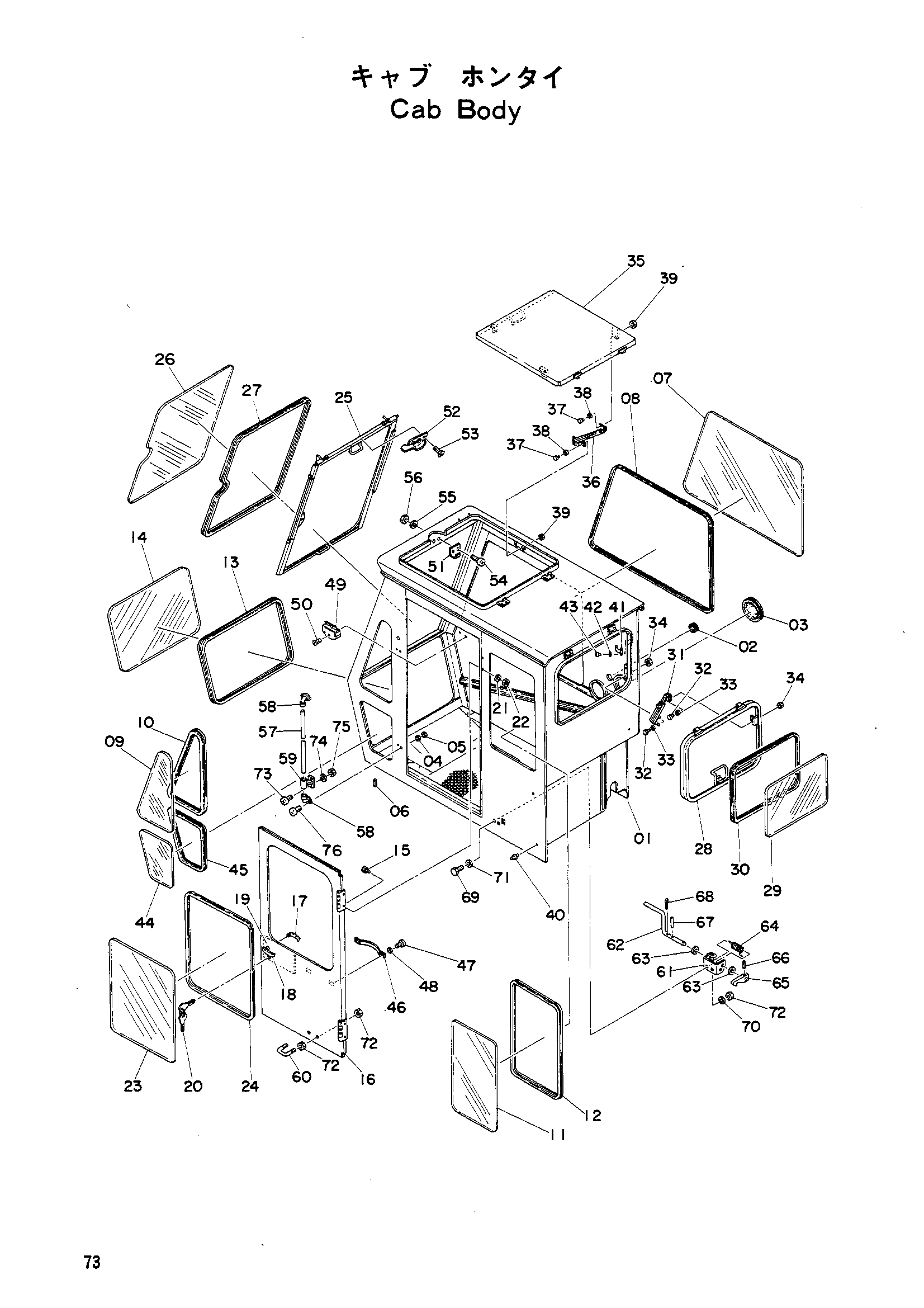

Заводская схема «Кабина корпус» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9012409 | Кабина корпус в сборе | 1 | |
| 01 | 5000272 | Кабина | 1 |
| 02 | 4038616 | Крышка | 2 |
| 03 | 4038615 | Крышка | 3 |
| 04 | A590005 | Пружинная шайба | 4 |
| 05 | M500504 | Гайка | 4 |
| 06 | 4503190 | Держатель | 1 |
| 07 | 4503181 | Стекло боковой A | 1 |
| 0701 | 4035053 | Стекло боковой A (защитный) (OP, EX) | 1 |
| 08 | 4503187 | Резиновый H | 1 |
| 09 | 4503182 | Стекло боковой B | 1 |
| 0901 | 4035054 | Стекло боковой B (защитный) (OP, EX) | 1 |
| 10 | 4503188 | Резиновый H | 1 |
| 11 | 4511853 | Стекло | 1 |
| 1101 | 4035054 | Стекло (защитный) (OP, EX) | 1 |
| 12 | 4511854 | Резиновый H | 1 |
| 13 | 4503186 | Резиновый H | 1 |
| 14 | 4031192 | Пол стекло | 1 |
| 15 | M111020 | Болт | 4 |
| 16 | 6001212 | Дверь | 1 |
| 17 | 4004135 | Рукоятка внутренний | 1 |
| 18 | 4004134 | Рукоятка внутренний | 1 |
| 19 | 3000564 | Шпонка короб | 1 |
| 20 | 971306 | Шпонка | 1 |
| 21 | A590010 | Пружинная шайба | 4 |
| 22 | M501008 | Гайка | 4 |
| 23 | 4503183 | Стекло дверь | 1 |
| 2301 | 4035055 | Стекло дверь (защитный) (OP, EX) | 1 |
| 24 | 4503184 | Резиновая прокладка | 1 |
| 25 | 7501429 | Рама | 1 |
| 26 | 4508329 | Стекло передний | 1 |
| 27 | 4508330 | Резиновый H | 1 |
| 28 | 7501347 | Рама | 1 |
| 29 | 4004128 | Стекло задний | 1 |
| 2901 | 4035046 | Стекло (OP, EX) | 1 |
| 30 | 4008194 | Резиновый H | 1 |
| 31 | 3000563 | Рукоятка | 2 |
| 32 | M200616 | Болт | 8 |
| 33 | A590006 | Пружинная шайба | 8 |
| 34 | M500605 | Гайка | 8 |
| 35 | 8501872 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
