Рама — HITACHI UH14D

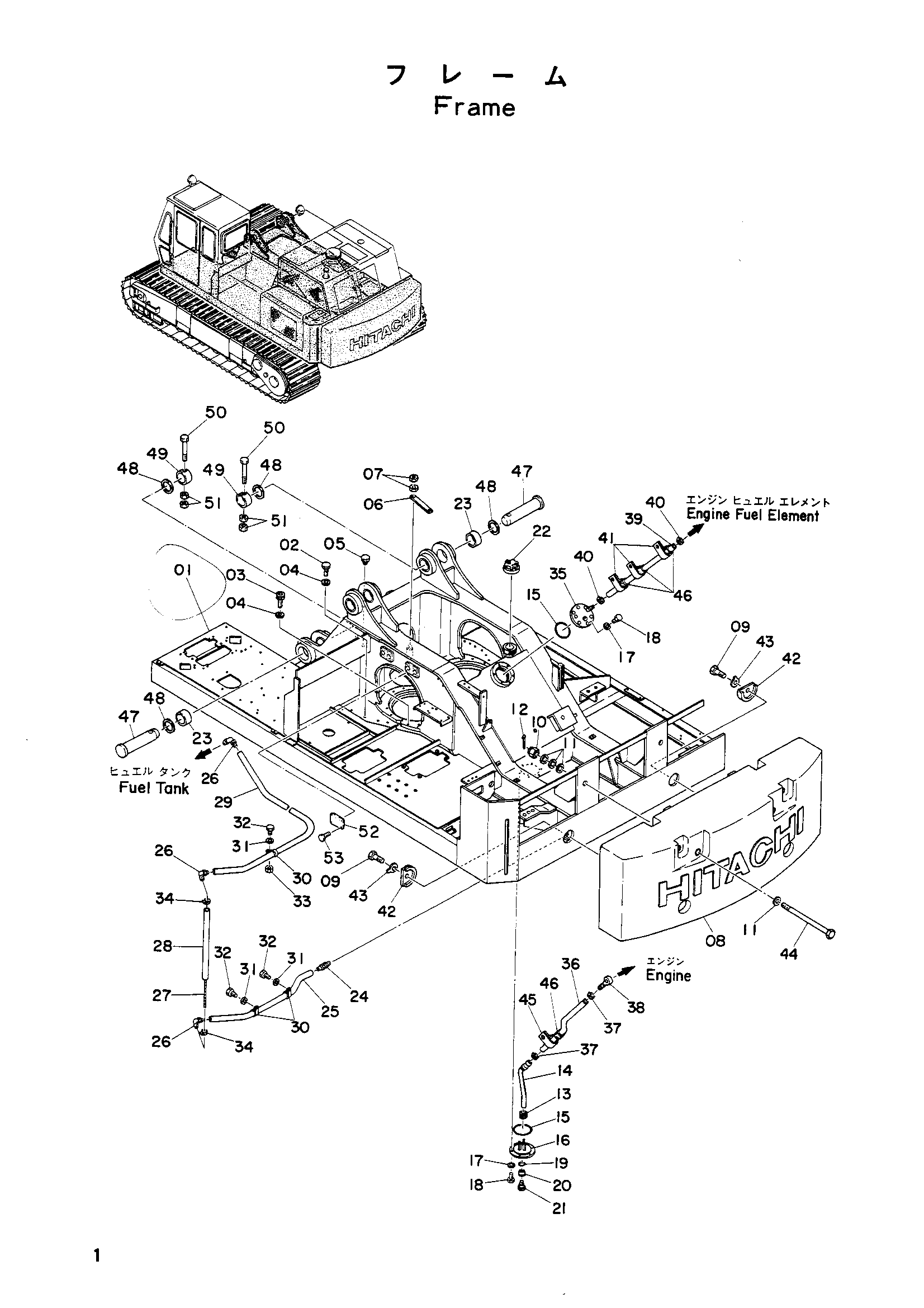

Заводская схема «Рама» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000240 | Рама основной | 1 |
| 02 | 498529 | Болт (50) | 27 |
| 03 | 499223 | Болт с внутренним шестигранником | 2 |
| 04 | J21310 | Пружинная шайба | 29 |
| 05 | 4504718 | Пробка | 1 |
| 06 | 4504285 | Тяга | 1 |
| 07 | M501613 | Гайка | 2 |
| 08 | 6000910 | Противовес | 1 |
| 09 | 4032545 | Болт | 2 |
| 10 | 487296 | Корончатая гайка | 2 |
| 11 | A590139 | Шайба | 8 |
| 12 | A768080 | Шплинт | 2 |
| 13 | 499682 | Фильтр | 1 |
| 14 | 8501296 | Всасывающая трубка | 1 |
| 15 | A810170 | Уплотнительное кольцо | 2 |
| 16 | 9800174 | Крышка B | 1 |
| 17 | A590010 | Пружинная шайба | 12 |
| 18 | M101025 | Болт 10X25 | 12 |
| 19 | 954495 | Уплотнительное кольцо | 1 |
| 20 | 453143 | Манжета резиновый | 1 |
| 21 | 453142 | Пробка дренажный | 1 |
| 22 | 3502384 | Колпачок | 1 |
| 23 | 4504280 | Втулка | 8 |
| 24 | 4508492 | Адаптер | 1 |
| 25 | 4507506 | Трубка | 1 |
| 26 | 4507085 | Угловой штуцер | 3 |
| 27 | 4036174 | Скале | 1 |
| 28 | 4036173 | Трубка | 1 |
| 29 | 4507507 | Трубка | 1 |
| 30 | 4507508 | Зажим трубка | 7 |
| 31 | A590006 | Пружинная шайба | 7 |
| 32 | M200614 | Болт | 7 |
| 33 | M500605 | Гайка | 5 |
| 34 | 4514700 | Зажим шланг | 2 |
| 35 | 8502023 | Крышка | 1 |
| 36 | 4511960 | Трубка | 1 |
| 37 | 4507228 | Зажим трубка | 2 |
| 38 | 487037 | Соединение проушина | 1 |
| 39 | 4511962 | Трубка | 1 |
| 40 | 4514700 | Зажим шланг | 2 |
| 41 | 499315 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
