Рычаг управления <погрузчик> — HITACHI UH14D

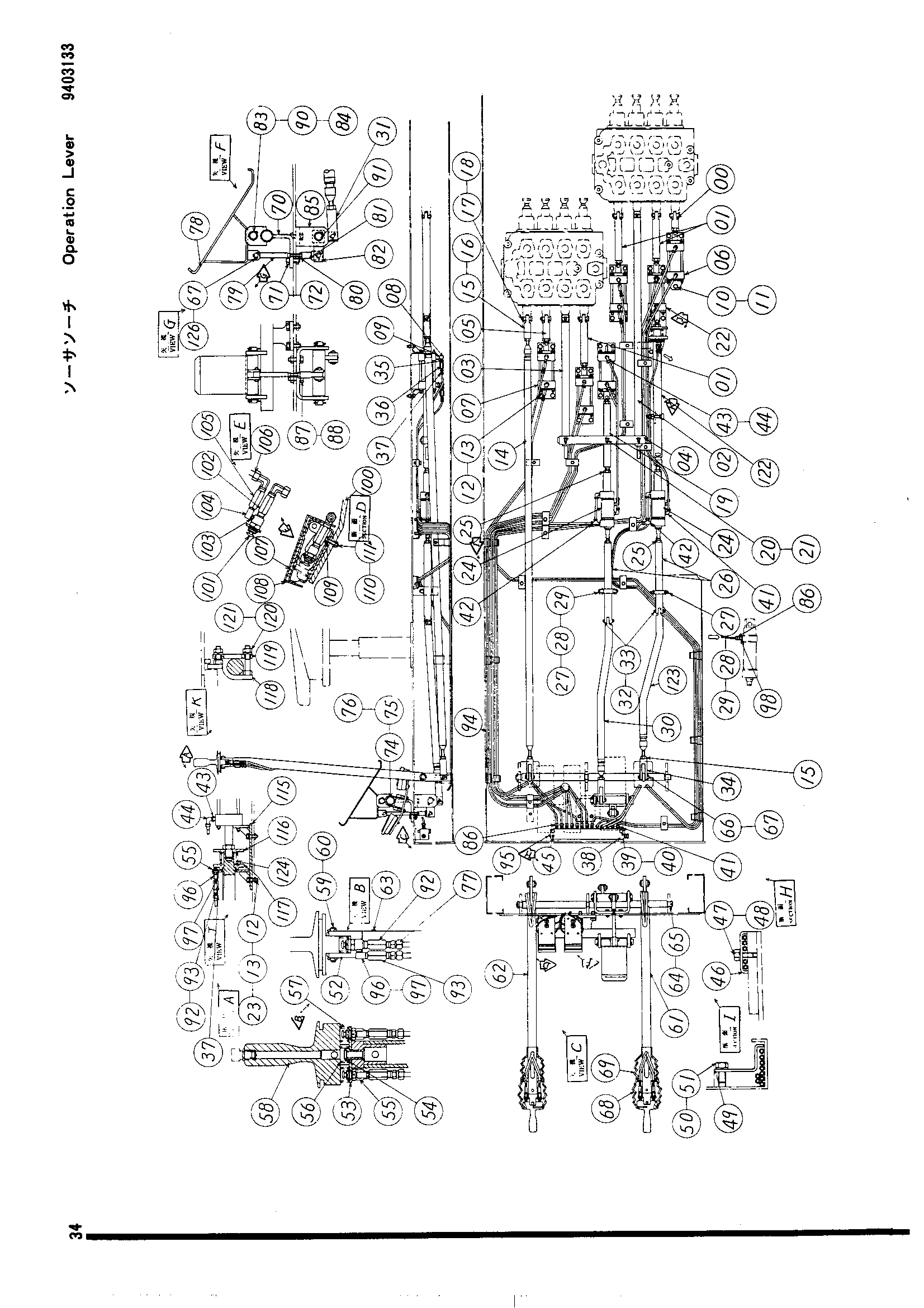

Заводская схема «Рычаг управления <погрузчик>» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4504759	Шток A	1
01	4504760	Шток B	3
02	4504761	Шток C	1
03	4504762	Шток D	1
04	8500811	Тяга	1
05	4504763	Шток E	1
06	4504764	Гидроцилиндр воздушный	1
07	4504765	Гидроцилиндр воздушный	4
08	4505997	Клапан	4
09	4507296	Втулка	4
10	M111225	Болт	1
11	A590012	Пружинная шайба	1
12	M210825	Болт 8X25	23
13	A590008	Пружинная шайба	23
14	4504766	Шток	1
15	M501210	Гайка	4
16	499809	Разъём	1
17	4504788	Палец	8
18	A764020	Палец разрезной 40X20	8
19	4504767	Шток F	1
20	4504768	Палец	3
21	A764020	Палец разрезной 40X20	6
22	4511509	Гидроцилиндр. воздушный	1
23	M510805	Гайка H	1
24	9400589	Клапан аирассист	2
25	M501408	Гайка M14	4
26	4504769	Шток G	2
27	4507327	Палец	4
28	4504771	Палец	4
29	A764020	Палец разрезной 40X20	8
30	4509766	Шток	1
31	4511639	Концевой вилка	1
32	4504773	Палец	2
33	A763016	Шплинт	4
34	487083	Концевой вилка	2
35	4502684	Ниппель	4
36	4504782	Разъём	4
37	4502672	Разъём	6
38	3501803	Коллектор воздушный	1
39	M211050	Болт	2
40	A590010	Пружинная шайба	2
41	4502673	Угловой штуцер	12
42	4502667	Тройник	2
43	J728382	Втулка	8
44	992312	Угловой штуцер	8
45	J75281	Пробка масляный PT1/8	1
46	4507922	Хомут	13
47	M200618	Болт 6X18	13
48	A590006	Пружинная шайба	13
49	4507946	Хомут	6
50	M211020	Болт H	6
51	A590010	Пружинная шайба	6
52	4504774	Головка	2
53	4504775	Базовый клапан	2
54	4504776	Деталь центральный	2
55	4502682	Клапан	5
56	4504777	Пружина	2
57	4504778	Пружина	4
58	4507515	Рукоятка	2
59	4504780	Палец	2
60	A762013	Шплинт	4
61	8502044	Рычаг управление	1
62	8500813	Рычаг управление	1
63	4504781	Пружинный штифт	2
64	499808	Палец	1
65	A764032	Шплинт	2
66	445333	Палец	2
67	A762020	Палец разрезной 2X20	10
68	4507516	Боот A	2
69	4507235	Боот B	2
70	8501836	Пест опора	1
71	M111028	Болт	2
72	A590010	Пружинная шайба	2
74	9800157	Хомут	2
75	M501008	Гайка	4
76	A590010	Пружинная шайба	4
77	4502672	Разъём	8
78	7501595	Педаль рукоять	1
79	9800695	Шток	1
80	M500805	Гайка 8	1
81	4511634	Концевой вилка	1
82	8502045	Концевой шток	1
83	4512862	Шайба	4
84	A764032	Шплинт	4
85	4512861	Кронштейн A	1
86	4502672	Разъём	9
87	M111228	Болт	2
88	A590012	Пружинная шайба	2
90	4511638	Палец	1
91	4512863	Палец	1
92	4504783	Разъём	5
93	4504782	Разъём S	5
94	4502687	Трубка	1
95	J75283	Пробка масляный PT3/8	1
96	4502683	Угловой штуцер	5
97	4502684	Ниппель	10
98	J728281	Втулка	1
100	8500328	Педаль	2
101	4502682	Клапан	4
102	4504783	Разъём	4
103	4502684	Ниппель	8
104	4502683	Угловой штуцер	4
105	4504782	Разъём	4
106	4502673	Угловой штуцер	8
107	4502674	Актуатор	4
108	4507236	Крышка	4
109	4502676	Болт	8
110	4502685	Гайка	8
111	A590004	Пружинная шайба	8
115	7501411	Кронштейн A	1
116	4511605	Направляющая пружины	1
117	4511608	Направляющая пружины	1
118	9800704	Направляющая	1
119	4511611	Ограничитель	1
120	A590010	Пружинная шайба	2
121	M511008	Гайка H	2
122	4511614	Шток	1
123	3502351	Шток	1
124	4511606	Пружина сжатия	1
126	4511635	Палец	3
