Пилотные гидролинии — HITACHI UH143

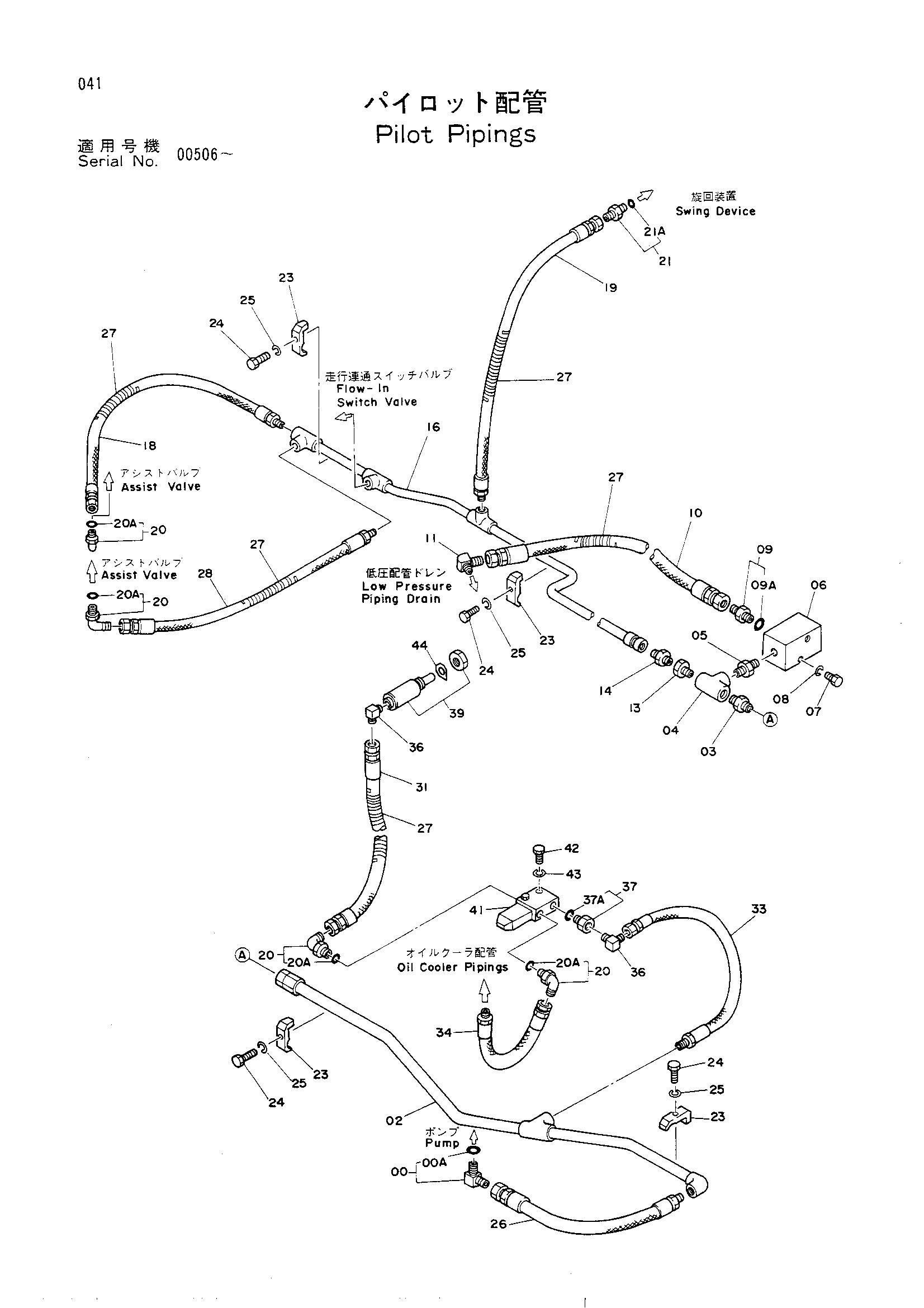

Заводская схема «Пилотные гидролинии» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4037760 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 8032940 | Трубка | 1 |
| 03 | 94-1303 | Адаптер S 1/2(130) | 1 |
| 04 | 94-0662 | TEE S (100) | 1 |
| 05 | 94-1902 | Адаптер | 1 |
| 06 | 4128645 | Предохранительный клапан | 1 |
| 07 | J901025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | 4042032 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4143056 | Шланг | 1 |
| 11 | 94-0632 | Угловой штуцер S (100) | 1 |
| 13 | 94-1602 | Переходник | 1 |
| 14 | 94-1302 | Адаптер S (10) | 1 |
| 16 | 8028953 | Трубка | 1 |
| 18 | 4055289 | Шланг | 1 |
| 19 | 4070349 | Шланг | 1 |
| 20 | 4112300 | Угловой штуцер | 4 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4042030 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4053594 | Хомут трубка (2) | 4 |
| 24 | J901040 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | 4055246 | Шланг | 1 |
| 27 | 4044420 | Защита 500 | 5 |
| 28 | 4065386 | Шланг | 1 |
| 31 | 4158042 | Шланг | 1 |
| 33 | 4150265 | Шланг | 1 |
| 34 | 4159564 | Шланг | 1 |
| 36 | 94-1401 | Угловой штуцер | 2 |
| 37 | 4138898 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4169379 | Гидроцилиндр.. | 1 |
| 41 | 4168805 | Электромагнитный клапан | 1 |
| 42 | J900650 | Болт | 2 |
| 43 | A590906 | Пружинная шайба | 2 |
| 44 | 4187005 | Стопорная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
