Крышка — HITACHI UH143

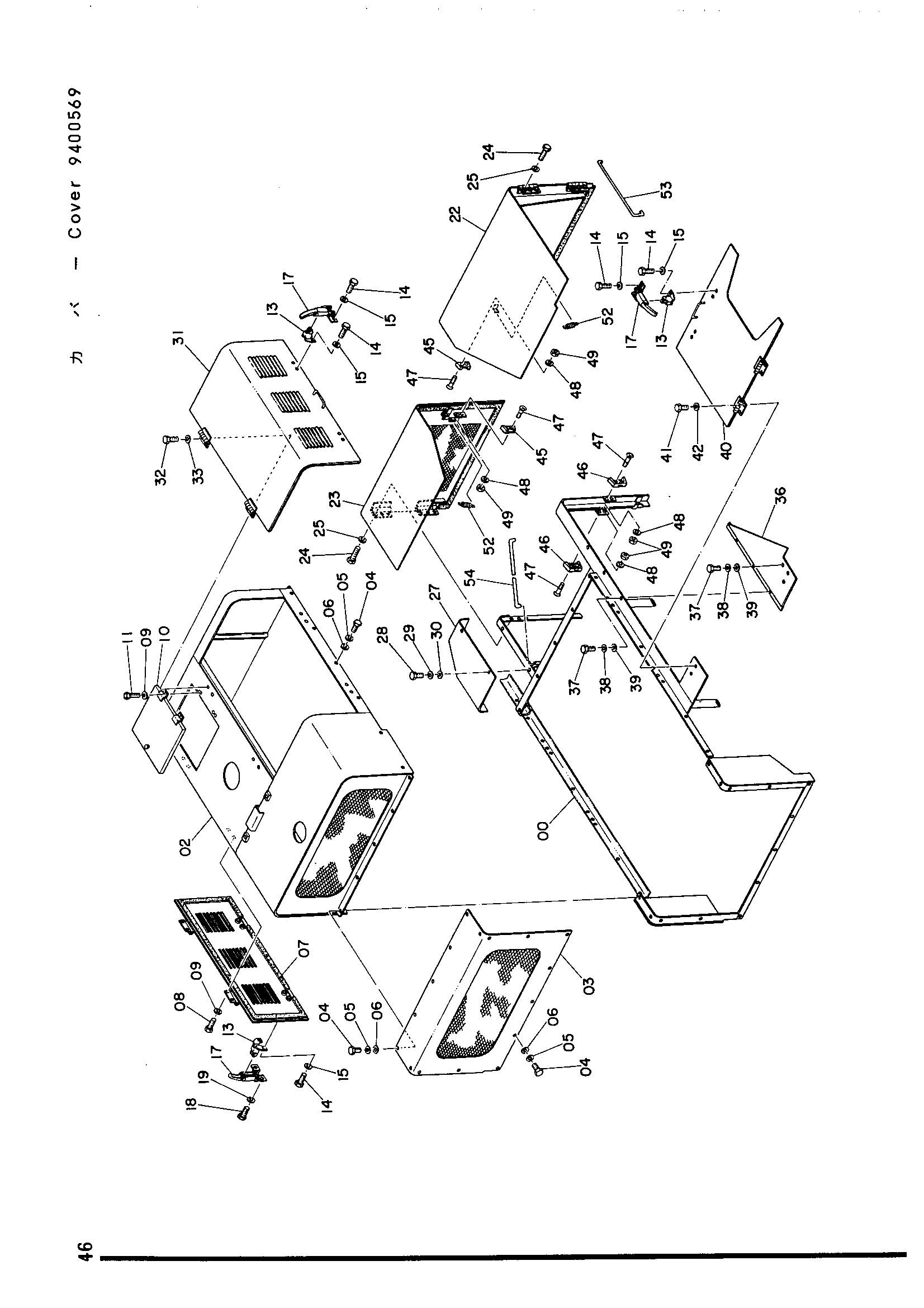

Заводская схема «Крышка» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5500070	Опора	1
02	54769	Крышка двигатель	1
03	712677	Панель F	1
04	M101014	Болт	33
05	A590010	Пружинная шайба	33
06	449490	Шайба	33
07	8500728	Панель A	1
08	M200820	Болт 8X20	4
09	A590008	Пружинная шайба	8
10	8501403	Крышка	1
11	M200813	Болт	4
13	485008	Анкхор	6
14	M200820	Болт 8X20	12
15	A590008	Пружинная шайба	12
17	322831	Защёлка боннет	6
18	M200820	Болт 8X20	12
19	A590008	Пружинная шайба	12
22	6500301	Панель D	1
23	7500541	Панель E	1
24	M121028	Болт T 10X33	12
25	A590010	Пружинная шайба	12
27	3501035	Панель G	1
28	M101014	Болт	3
29	A590010	Пружинная шайба	3
30	449490	Шайба	3
31	712675	Панель B	1
32	M200820	Болт 8X20	4
33	A590008	Пружинная шайба	4
36	8500734	Крышка	1
37	M101018	Болт 10X18	4
38	A590010	Пружинная шайба	4
39	449490	Шайба	4
40	8500734	Панель C	1
41	M220816	Болт T 8X16	4
42	A590008	Пружинная шайба	4
45	485087	Довн ограничитель	2
46	485086	Ответная планка	2
47	987638	Винт	8
48	A590008	Пружинная шайба	8
49	M500807	Гайка	8
52	4501982	Пружина	2
53	4507262	Ограничитель панель D	1
54	4507437	Ограничитель панель E	1

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
