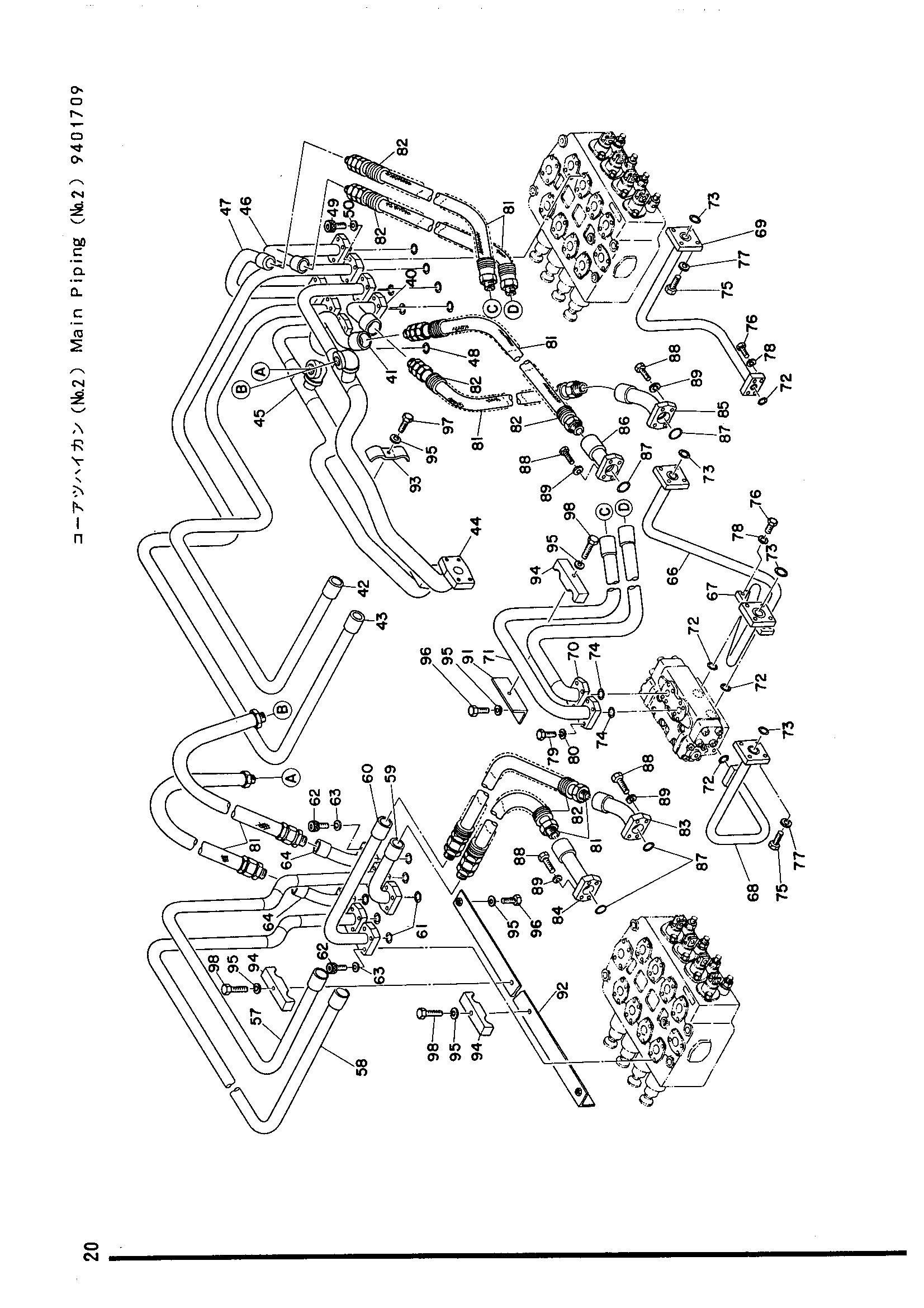

Основные гидролинии (NO.2) — HITACHI UH143

Заводская схема «Основные гидролинии (NO.2)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
40	8501422	Трубка C	1
41	8501423	Трубка D	1
42	7500513	Трубка A	1
43	7500514	Трубка B	1
44	7501130	Трубка A	1
45	7500709	Трубка B	1
46	8500711	Трубка A	1
47	8500710	Трубка B	1
48	A811040	Уплотнительное кольцо	8
49	435637	Болт с внутренним шестигранником	32
50	984054	Пружинная шайба	32
57	7500525	Трубка A	1
58	7500515	Трубка B	1
59	8500707	Трубка A	1
60	8500706	Трубка B	1
61	A811040	Уплотнительное кольцо	6
62	435637	Болт с внутренним шестигранником	24
63	984054	Пружинная шайба	24
64	8500715	Трубка C	2
66	7500521	Трубка A	1
67	7500520	Трубка B	1
68	7500522	Трубка C	1
69	7500523	Трубка D	1
70	7500712	Трубка C	1
71	7500713	Трубка D	1
72	A811030	Уплотнительное кольцо	4
73	A811035	Уплотнительное кольцо	4
74	A811030	Уплотнительное кольцо	2
75	M121240	Болт	16
76	M121040	T болт 10X40	16
77	A590012	Пружинная шайба	16
78	A590010	Пружинная шайба	16
79	M341040	Болт с внутренним шестигранником	8
80	984054	Пружинная шайба	8
81	4501778	Шланг	10
82	4505046	Защитный кожух	6
83	8501425	Трубка A	1
84	8501424	Трубка B	1
85	8501534	Трубка C	1
86	8501426	Трубка D	1
87	A811035	Уплотнительное кольцо	4
88	M211040	H болт	16
89	A590010	Пружинная шайба	16
91	9800172	Кронштейн A	1
92	9800183	Кронштейн B	1
93	4501779	Двойной хомут	1
94	4504205	Двойной хомут	3
95	A590012	Пружинная шайба	8
96	M111232	Болт	4
97	M111271	Болт	1
98	M111271	Болт	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
