Гидроцилиндр рукояти <сверхдлинный удлинённый> — HITACHI UH143

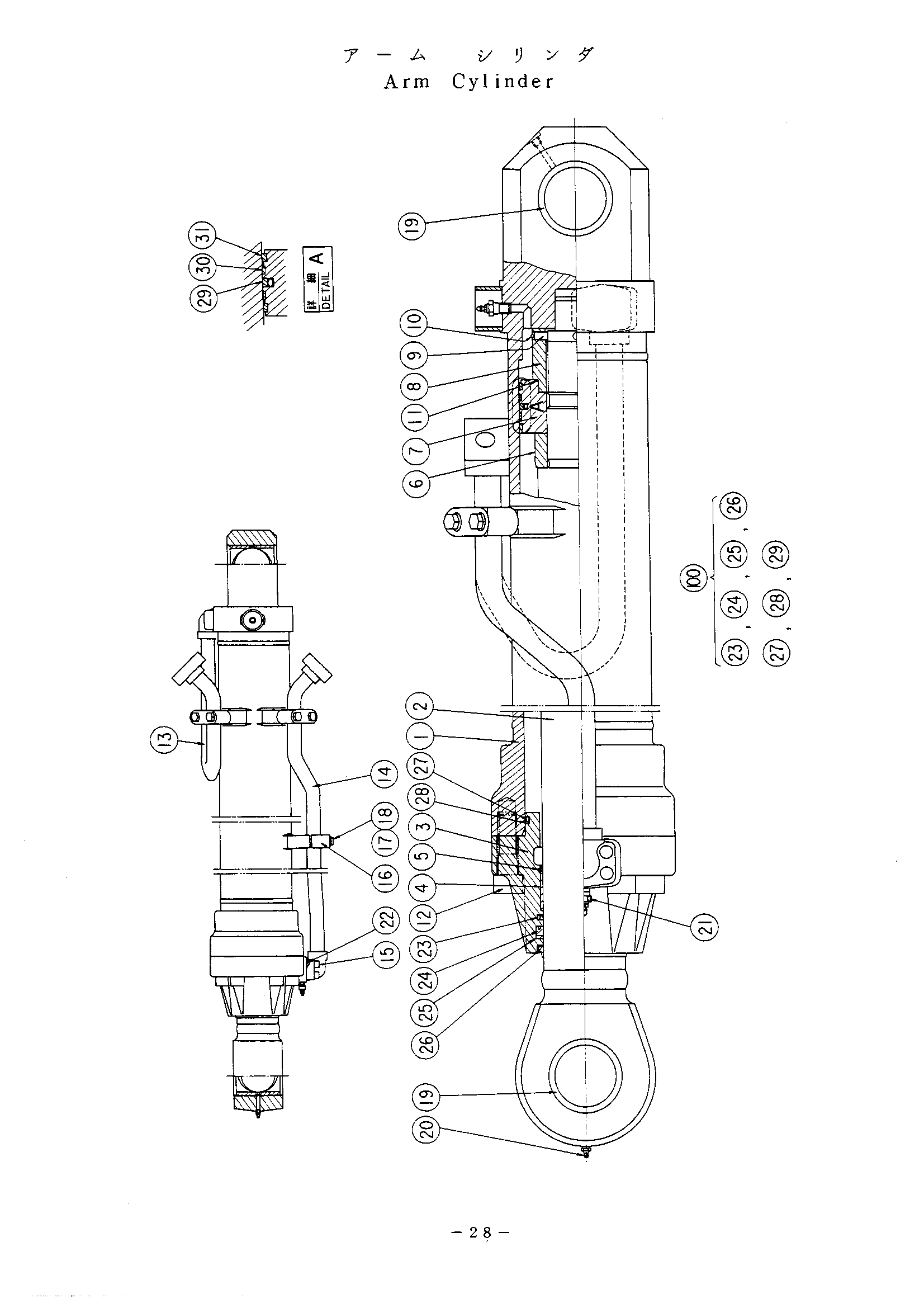

Заводская схема «Гидроцилиндр рукояти <сверхдлинный удлинённый>» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-31 | 4170628 | Гидроцилиндр рукояти | 1 |
| 01 | 0272101 | Труба гидроцилиндра | 1 |
| 02 | 0272102 | Шток поршня | 1 |
| 03 | 0237203 | Головка гидроцилиндра | 1 |
| 04 | 0237204 | Втулка | 1 |
| 05 | 0237205 | Кольцо | 1 |
| 06 | 0272103 | Брг.кусхион | 1 |
| 07 | 0237207 | Поршень | 1 |
| 08 | 0272104 | Гайка | 1 |
| 09 | 0237209 | Палец | 1 |
| 10 | 0237210 | Стопорное кольцо | 1 |
| 11 | 0237211 | Регулировочная шайба | 1 |
| 12 | 0237212 | Болт с внутренним шестигранником | 8 |
| 13 | 0272105 | Трубка | 1 |
| 14 | 0272106 | Трубка | 1 |
| 15 | 0150616 | Болт с внутренним шестигранником | 8 |
| 16 | 0237416 | Держатель | 3 |
| 17 | 0237417 | Болт | 6 |
| 18 | 0208516 | Пружинная шайба | 6 |
| 19 | 0272202 | Втулка | 2 |
| 20 | J75481 | Штуцер | 1 |
| 21 | 0237418 | Бреедер воздушный | 2 |
| 22 | 984614 | Уплотнительное кольцо | 2 |
| 23 | 0151703 | Кольцо | 1 |
| 24 | 0127408 | U-образная манжета | 1 |
| 25 | 0237215 | Опорное кольцо | 1 |
| 26 | 0237216 | Грязесъёмное кольцо | 1 |
| 27 | 4034653 | Уплотнительное кольцо | 1 |
| 28 | 0237217 | Опорное кольцо | 1 |
| 29 | 0237218 | Уплотнительное кольцо | 1 |
| 30 | 0237219 | Кольцо | 2 |
| 31 | 0237220 | Кольцо | 2 |
| 100 | 4163569 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
