Рама — HITACHI UH143

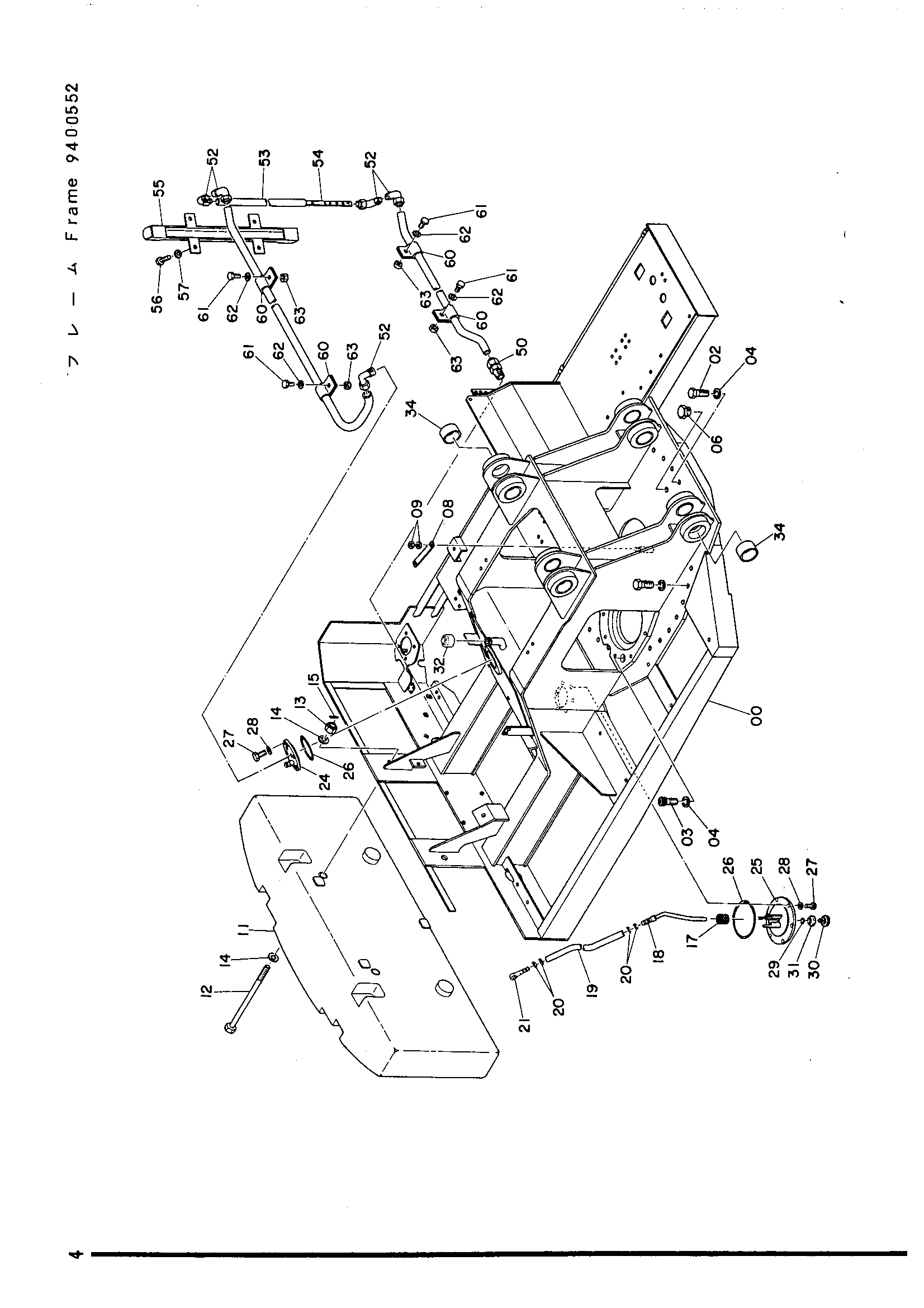

Заводская схема «Рама» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5500012 | Рама | 1 |
| 02 | 498529 | Болт (50) | 27 |
| 03 | 499223 | Болт с внутренним шестигранником | 2 |
| 04 | J21310 | Шайба пружина W1(100) | 29 |
| 06 | 4504718 | Пробка | 1 |
| 08 | 4504285 | Тяга | 1 |
| 09 | M501613 | Гайка | 2 |
| 11 | 1500169 | Груз | 1 |
| 12 | 4507093 | Болт | 2 |
| 13 | 487296 | Корончатая гайка | 2 |
| 14 | J21014 | Шайба W1-1/2 | 8 |
| 15 | J41880 | Разрезной палец | 2 |
| 17 | 499682 | Фильтр | 1 |
| 18 | 8501296 | Трубка | 1 |
| 19 | 4504291 | Топливный шланг | 1 |
| 20 | 488060 | Хомут | 2 |
| 21 | 487037 | Соединение | 1 |
| 24 | 8501405 | Крышка A | 1 |
| 25 | 9800174 | Крышка B | 1 |
| 26 | A810170 | Уплотнительное кольцо | 2 |
| 27 | M101025 | Болт 10X25 | 12 |
| 28 | A590010 | Пружинная шайба | 12 |
| 29 | 954495 | Уплотнительное кольцо | 1 |
| 30 | 453142 | Пробка дренажный | 1 |
| 31 | 453143 | Манжета резиновый (UH04) | 1 |
| 32 | 488467 | Колпачок | 1 |
| 34 | 4504280 | Втулка | 8 |
| 50 | 4508492 | Ниппель | 1 |
| 51 | 4507506 | Трубка | 1 |
| 52 | 4507085 | Угловой штуцер | 5 |
| 53 | 4507387 | Трубка | 1 |
| 54 | 3501724 | Скале | 1 |
| 55 | 8501258 | Крышка | 1 |
| 56 | M111225 | Болт | 4 |
| 57 | A590012 | Пружинная шайба | 4 |
| 58 | 4507507 | Трубка | 1 |
| 60 | 4507508 | Хомут | 7 |
| 61 | M200614 | Болт | 7 |
| 62 | J21306 | Шайба пружина M6 | 7 |
| 63 | M500605 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
