Топливный всасывание устройство — HITACHI UH143

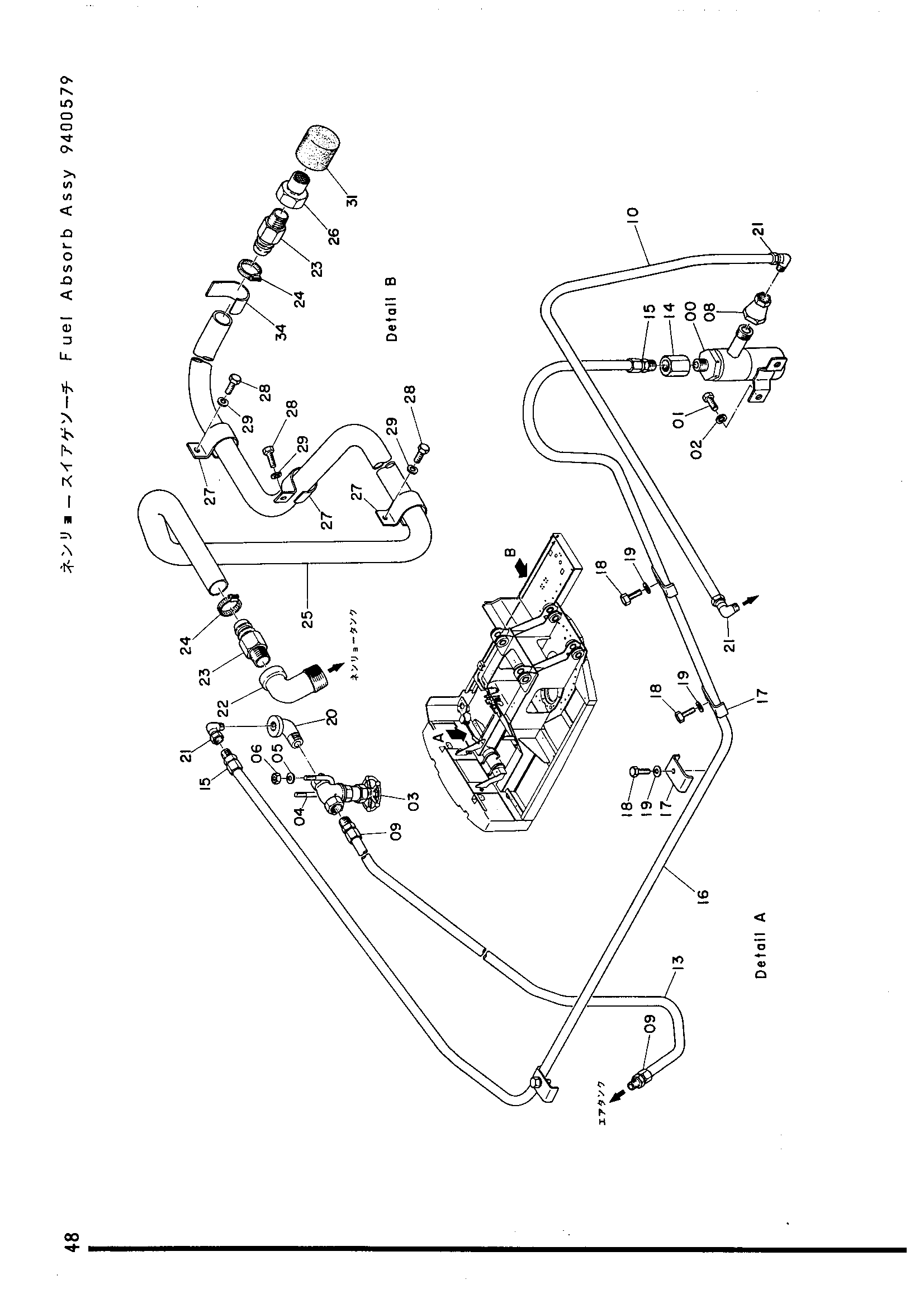

Заводская схема «Топливный всасывание устройство» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9400575 | Форсунка (5) | 1 |
| 01 | M210818 | Болт | 2 |
| 02 | A590008 | Пружинная шайба | 2 |
| 03 | 991679 | Остановка клапан | 1 |
| 04 | 435558 | U-образный болт | 2 |
| 05 | A590005 | Пружинная шайба | 4 |
| 06 | M500504 | Гайка | 4 |
| 08 | J708483 | Переходник | 1 |
| 09 | 969198 | Разъём | 2 |
| 10 | 4504269 | Трубка | 1 |
| 13 | 4504270 | Трубка | 1 |
| 14 | J70083 | Разъём PT3/8 | 1 |
| 15 | 969198 | Разъём | 1 |
| 16 | 4504271 | Трубка (9) | 1 |
| 17 | 4504275 | Хомут A | 6 |
| 18 | M200620 | Болт 6X20 | 6 |
| 19 | A590006 | Пружинная шайба | 6 |
| 20 | 94-0647 | Угловой штуцер 3/8 | 1 |
| 21 | 4501785 | Угловой штуцер | 3 |
| 22 | 94-0650 | Угловой штуцер | 1 |
| 23 | 99445 | Разъём | 2 |
| 24 | 956130 | Хомут | 2 |
| 25 | 962751 | Шланг | 1 |
| 26 | 936035 | Сетчатый фильтр | 1 |
| 27 | 4504266 | Шланг ограничитель A | 3 |
| 28 | M200620 | Болт 6X20 | 3 |
| 29 | A590006 | Пружинная шайба | 3 |
| 31 | 4507650 | Крышка | 1 |
| 34 | 4504265 | Шланг ограничитель B | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
