Насос рычаг управления — HITACHI UH143

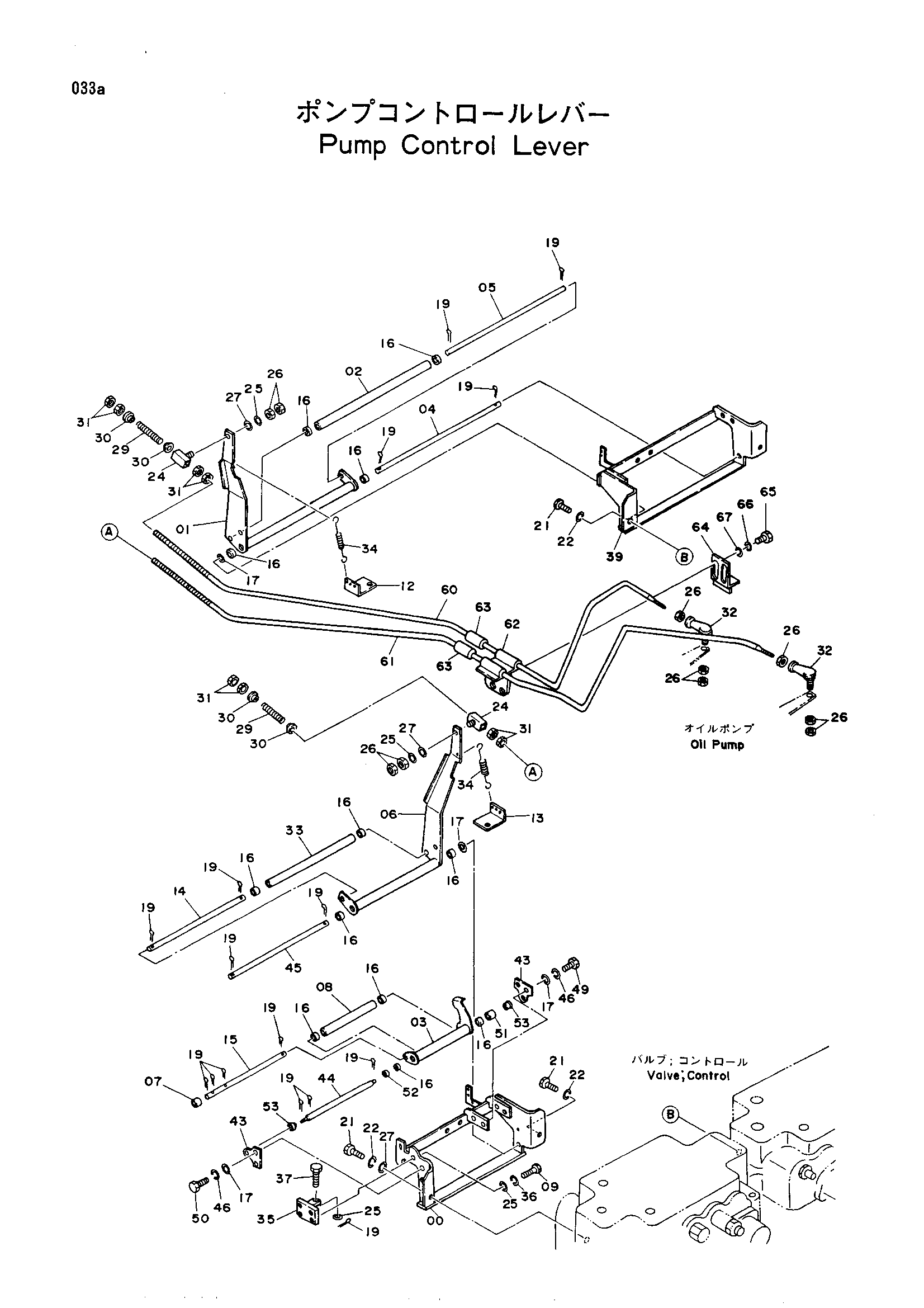

Заводская схема «Насос рычаг управления» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7016291	Кронштейн	1
01	7016031	Рычаг	1
02	4129001	Ролик	1
03	8034058	Рычаг	1
04	4128997	Палец	1
05	4128998	Палец	1
06	8034060	Рычаг	1
07	4134871	Ролик	1
08	4181332	Ролик	1
09	J900616	Болт	2
12	4177633	Кронштейн	1
13	4177634	Кронштейн	1
14	4181343	Палец	1
15	4181336	Палец	1
16	984597	Шариковый подшипник	12
17	A590108	Шайба	9
19	A762013	Шплинт	16
21	J901025	Болт	4
22	A590910	Пружинная шайба	4
24	487345	Соединение T	2
25	A590106	Пружинная шайба	5
26	M500605	Гайка	10
27	A590110	Шайба	3
29	4502579	Пружина	2
30	4502580	Пружина направляющая	4
31	M500807	Гайка	8
32	4056017	Шарнир	2
33	4181342	Ролик	1
34	4501982	Пружина	2
35	9723880	Кронштейн	1
36	A590906	Пружинная шайба	2
37	4150918	Болт	1
39	7016290	Кронштейн	1
41	4174926	Регулировочная шайба	3
43	4181339	Пластина	2
44	4181338	Палец	1
45	4177506	Палец	1
46	A590908	Пружинная шайба	9
49	J900816	Болт	7
50	J900825	Болт	2
51	4181330	Втулка	1
52	4181331	Втулка	1
53	4181329	Втулка SPH.	2
60	2021630	Шток	1
61	2021631	Шток	1
62	7014906	Держатель	1
63	4005993	Втулка	2
64	8030926	Кронштейн	1
65	J901030	Болт	2
66	A590910	Пружинная шайба	2
67	A590110	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
