Рычаг управления (2-рычаг тип) — HITACHI UH143

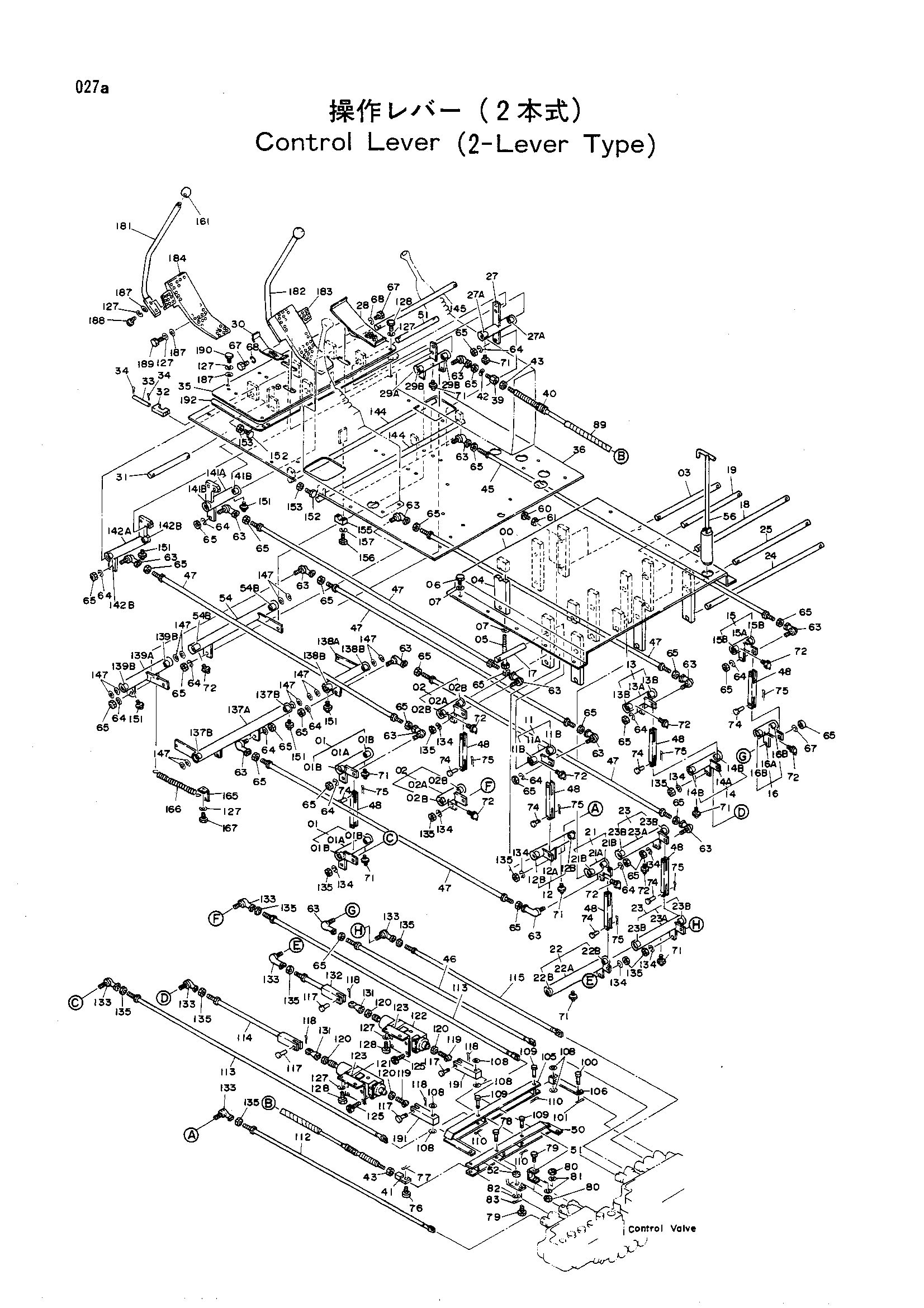

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6008522	Кронштейн	1
01	9073641	Рычаг (с подшипник.)	2
01A	8038684	Рычаг	1
01B	4063692	Игольчатый подшипник	2
02	9073642	Рычаг (с подшипник.)	2
02A	8038685	Рычаг	1
02B	4063692	Игольчатый подшипник	2
03	4203930	Палец	2
04	4203911	Хомут	1
05	M211006	Болт	2
06	J901022	Болт	10
07	A590910	Пружинная шайба	14
11	9073640	Рычаг (с подшипник.)	1
11A	8038683	Рычаг	1
11B	4063692	Игольчатый подшипник	2
12	9073639	Рычаг (с подшипник.)	1
12A	8038682	Рычаг	1
12B	4063692	Игольчатый подшипник	2
13	9073638	Рычаг (с подшипник.)	1
13A	8038681	Рычаг	1
13B	4063692	Игольчатый подшипник	2
14	9073637	Рычаг (с подшипник.)	1
14A	8038680	Рычаг	1
14B	4063692	Игольчатый подшипник	2
15	9073636	Рычаг (с подшипник.)	1
15A	8038679	Рычаг	1
15B	4063692	Игольчатый подшипник	2
16	9073635	Рычаг (с подшипник.)	1
16A	8038678	Рычаг	1
16B	4063692	Игольчатый подшипник	2
17	4203929	Палец	1
18	4203928	Палец	1
19	4203927	Палец	1
21	9073633	Рычаг (с подшипник.)	1
21A	8038676	Рычаг	1
21B	4063692	Игольчатый подшипник	2
22	9073634	Рычаг (с подшипник.)	1
22A	8038677	Рычаг	1
22B	4063692	Игольчатый подшипник	2
23	9073632	Рычаг (с подшипник.)	2
23A	8038675	Рычаг	1
23B	4063692	Игольчатый подшипник	2
24	4203926	Палец	1
25	4203925	Палец	1
27	9720422	Рычаг	1
27A	4063692	Игольчатый подшипник	2
28	8038688	Педаль	1
29A-B	9727886	Рычаг (с подшипник.)	1
29A	9727898	Рычаг	1
29B	4063692	Игольчатый подшипник	2
30	9721167	Педаль	1
31	4153760	Палец	2
32	4153762	Ограничитель	1
33	4153761	Палец	1
34	A762013	Шплинт	2
35	8038686	Кронштейн	1
36	6008521	Пластина	1
39	4203923	Адаптор	1
40	4054012	Трос управления	1
41	3038573	Тяга	1
42	A590912	Пружинная шайба	1
43	M500605	Гайка	2
45	9727885	Шток	1
46	9727893	Шток	1
47	9727884	Шток	6
48	4203924	Концевой вилка	7
50	8038687	Тяга	1
51	4203999	Кронштейн	1
52	4203932	Проставка	1
54A-B	9727883	Рычаг (с подшипник.)	1
54A	9727887	Рычаг	1
54B	4063692	Игольчатый подшипник	2
56	8038689	Блокировка поворот	1
60	J901032	Болт	9
61	J950010	Гайка	9
63	4056020	Шарнир	15
64	A590912	Пружинная шайба	15
65	M501210	Гайка	30
67	J901022	Болт	4
68	A590910	Пружинная шайба	4
71	J75481	Штуцер	14
72	J75581	Штуцер	14
74	A741232	Палец	14
75	A764020	Шплинт	14
76	4131437	Палец	2
77	A763018	Шплинт	2
78	A741232	Палец	1
79	J901025	Болт	2
80	J950010	Гайка	2
81	A590910	Пружинная шайба	2
82	A590112	Шайба	2
83	A764020	Шплинт	1
84	M261050	Болт	1
85	J950010	Гайка	1
89	4133527	Защитный кожух	5
100	4131437	Палец	8
101	A763018	Шплинт	8
105	8026937	Тяга	1
106	9714639	Тяга	1
108	A590116	Шайба	7
109	4071791	Палец	3
110	A764025	Шплинт	3
112	9718895	Шток	1
113	9718036	Шток	2
114	9719874	Шток	1
115	9718897	Шток	1
117	A741232	Палец	4
118	A764020	Шплинт	4
119	4505510	Концевой шток	2
120	J950012	Гайка	4
121	4146311	Клапан вспомогательный	1
122	4152133	Клапан вспомогательный	1
123	4131408	Кронштейн	2
125	M341020	Болт с внутренним шестигранником	8
127	A590910	Пружинная шайба	31
128	J901025	Болт	14
131	4064578	Концевой шток	2
132	9718899	Шток	1
133	4056020	Шарнир	6
134	A590912	Пружинная шайба	6
135	M501210	Гайка	12
137A-B	9051647	Рычаг (с подшипник.)	1
137A	9714640	Рычаг	1
137B	4063692	Игольчатый подшипник	2
138A-B	9051644	Рычаг (с подшипник.)	1
138A	9715418	Рычаг	1
138B	4063692	Игольчатый подшипник	2
139A-B	9054007	Рычаг (с подшипник.)	1
139A	8027135	Рычаг	1
139B	4063692	Игольчатый подшипник	2
141A-B	9051649	Рычаг (с подшипник.)	1
141A	9717893	Рычаг	1
141B	4063692	Игольчатый подшипник	2
142A-B	9051648	Рычаг (с подшипник.)	1
142A	9717892	Рычаг	1
142B	4063692	Игольчатый подшипник	2
144	4122827	Палец	2
145	4122829	Палец	1
147	4081592	Регулировочная шайба 0.4	36
151	J75481	Штуцер	6
152	J901032	Болт	4
153	J950010	Гайка	4
155	4116377	Хомут	4
156	J900840	Болт	8
157	A590908	Пружинная шайба	8
161	4117705	Рукоятка	2
165	4128758	Кронштейн	1
166	4069727	Пружина	1
167	J901020	Болт	1
181	8032626	Рычаг	1
182	8032627	Рычаг	1
183	2019419	Педаль	1
184	2019420	Педаль	1
187	A590110	Шайба	16
188	J901045	Болт	4
189	J901032	Болт	4
190	J901022	Болт	8
191	4164435	Концевой вилка	2
192	4167214	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
