Крышка (1) — HITACHI UH143

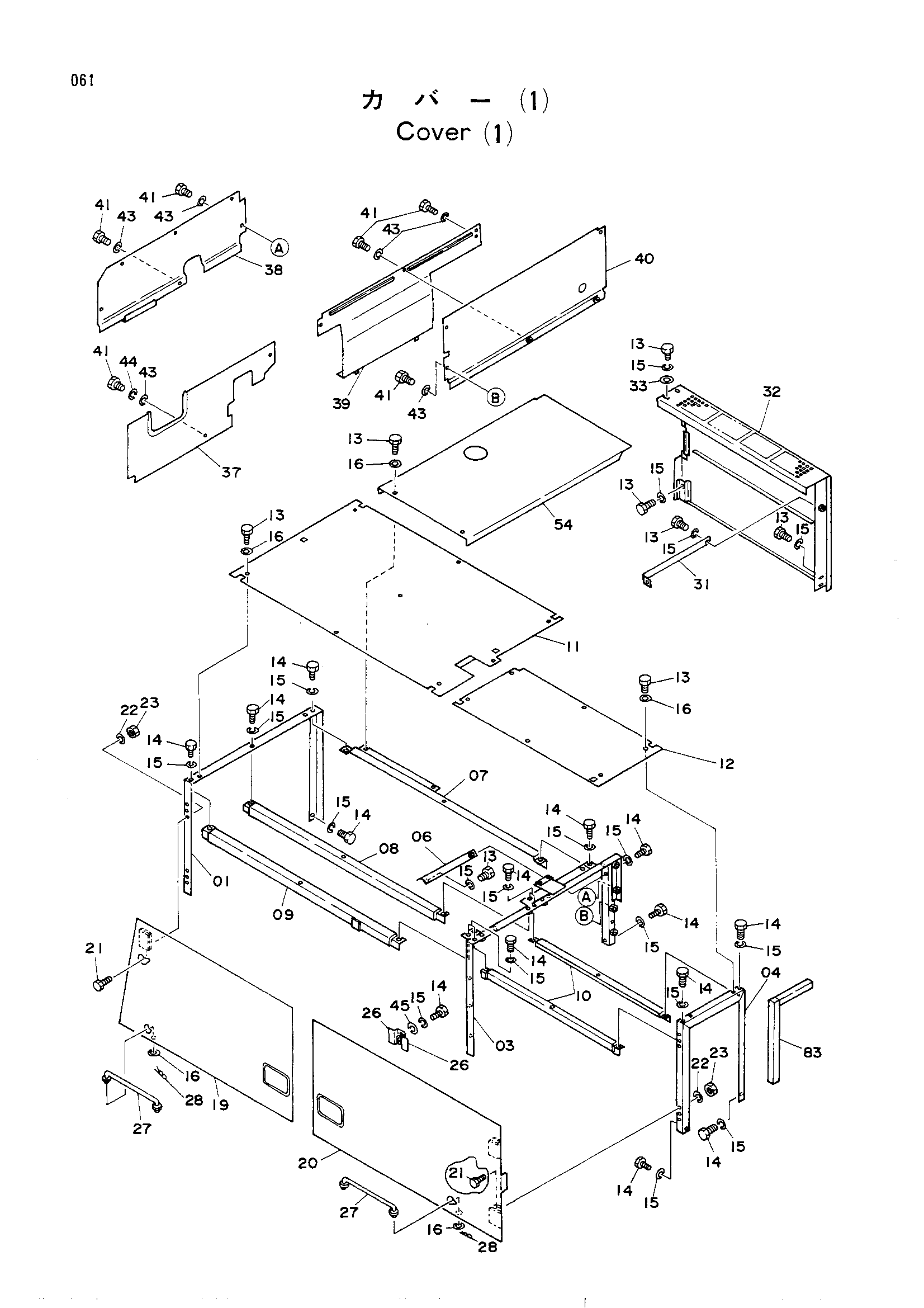

Заводская схема «Крышка (1)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8028195 | Опора | 1 |
| 03 | 7013702 | Опора | 1 |
| 04 | 8026441 | Опора | 1 |
| 06 | 9719318 | Опора | 1 |
| 07 | 8028459 | Опора | 1 |
| 08 | 9719320 | Опора | 1 |
| 09 | 9719319 | Опора | 1 |
| 10 | 9717901 | Опора | 2 |
| 11 | 7013701 | Крышка | 1 |
| 12 | 7013156 | Крышка | 1 |
| 13 | J901220 | Болт | 23 |
| 14 | J901225 | Болт | 19 |
| 15 | A590912 | Пружинная шайба | 25 |
| 16 | A590112 | Шайба | 18 |
| 19 | 6006294 | Дверь | 1 |
| 20 | 6006293 | Дверь | 1 |
| 21 | J901020 | Болт | 12 |
| 22 | A590910 | Пружинная шайба | 12 |
| 23 | J950010 | Гайка | 12 |
| 26 | 4107780 замена: 415315 | Ограничитель | 1 |
| 26 | 4151315 замена: 4107780 | Ограничитель | 2 |
| 27 | 9707254 | Стойка | 2 |
| 28 | 4022699 | Стопорный палец | 2 |
| 31 | 4151676 | Опора | 1 |
| 32 | 7013642 | Крышка | 1 |
| 33 | 449490 | Шайба | 2 |
| 37 | 8028076 | Крышка | 1 |
| 38 | 8028077 | Крышка | 1 |
| 39 | 8026444 | Пластина | 1 |
| 40 | 8027198 | Крышка | 1 |
| 41 | J901220 | Болт | 17 |
| 43 | A590112 | Шайба | 17 |
| 44 | A590912 | Пружинная шайба | 1 |
| 45 | 449490 | Шайба | 2 |
| 45 | A590112 | Шайба | 2 |
| 54 | 7013814 | Крышка | 1 |
| 83 | 4148913 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
