Основные гидролинии (NO.1) — HITACHI UH143

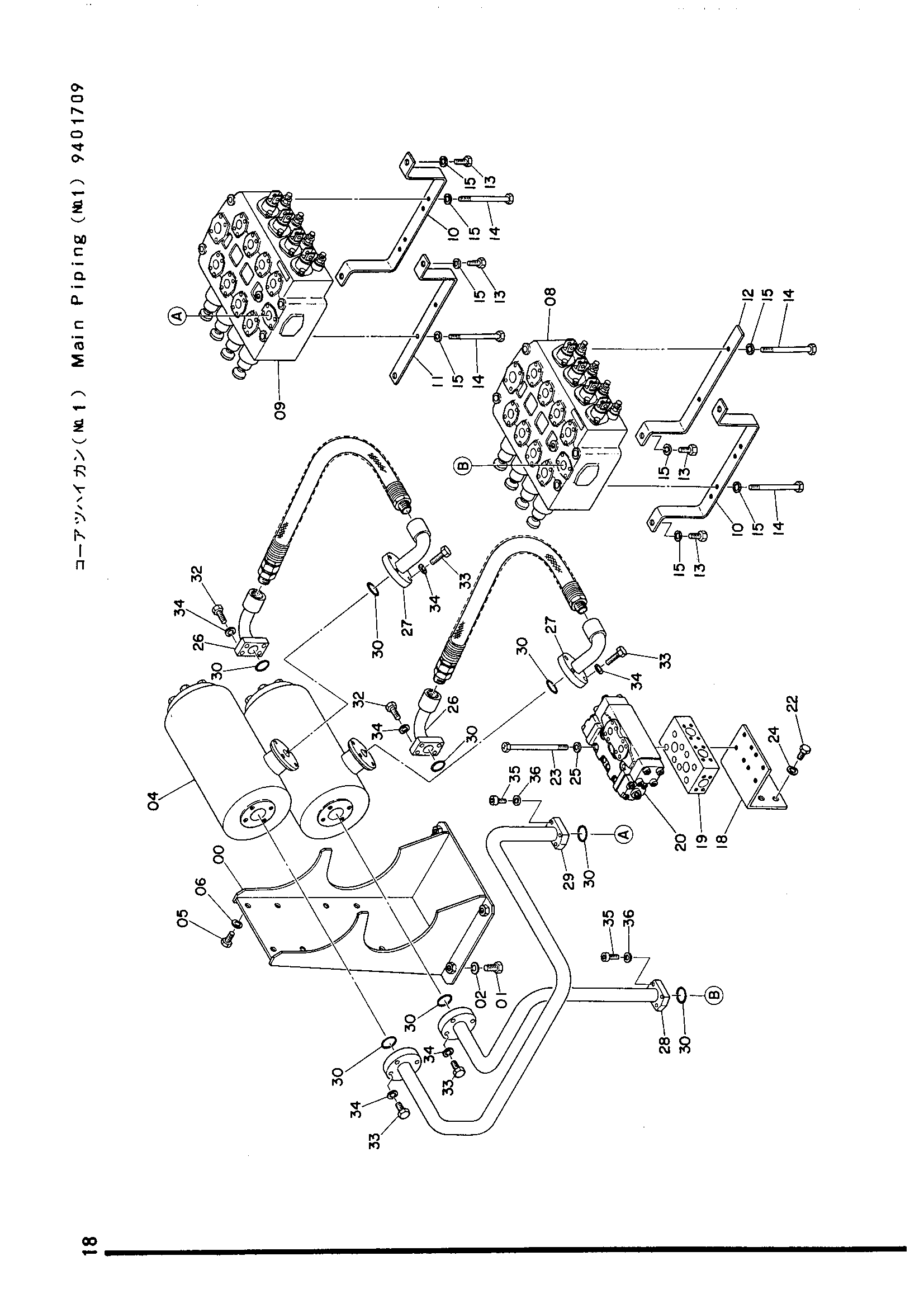

Заводская схема «Основные гидролинии (NO.1)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7500545 | Фильтр стойка | 1 |
| 01 | M111632 | Болт | 4 |
| 02 | A590016 | Пружинная шайба | 4 |
| 04 | 9400565 | Фильтр в сборе | 2 |
| 05 | M111232 | Болт | 8 |
| 06 | A590012 | Пружинная шайба | 8 |
| 08 | 4503460 | Гидрораспределитель (правый) | 1 |
| 09 | 4503461 | Гидрораспределитель (левый) | 1 |
| 10 | 3501003 | Опора A | 2 |
| 11 | 3501004 | Опора B | 1 |
| 12 | 3501005 | Опора C | 1 |
| 13 | M111232 | Болт | 8 |
| 14 | 4504284 | Болт | 8 |
| 15 | A590012 | Пружинная шайба | 16 |
| 18 | 3501014 | Кронштейн | 1 |
| 19 | 2500048 | Дивидер поток | 1 |
| 20 | 4505047 | Тормозной клапан | 1 |
| 22 | M111232 | Болт | 4 |
| 23 | 4505048 | Болт | 8 |
| 24 | A590012 | Пружинная шайба | 4 |
| 25 | 986699 | Пружинная шайба | 8 |
| 26 | 9800181 | Трубка C | 2 |
| 27 | 9800182 | Трубка A | 2 |
| 28 | 7500539 | Трубка B | 1 |
| 29 | 7500540 | Трубка C | 1 |
| 30 | A811040 | Уплотнительное кольцо | 8 |
| 32 | M221240 | T болт 12X40 | 8 |
| 33 | M121240 | Болт | 16 |
| 34 | A590012 | Пружинная шайба | 24 |
| 35 | 435637 | Болт с внутренним шестигранником | 8 |
| 36 | 984054 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
