Стрела — HITACHI UH143

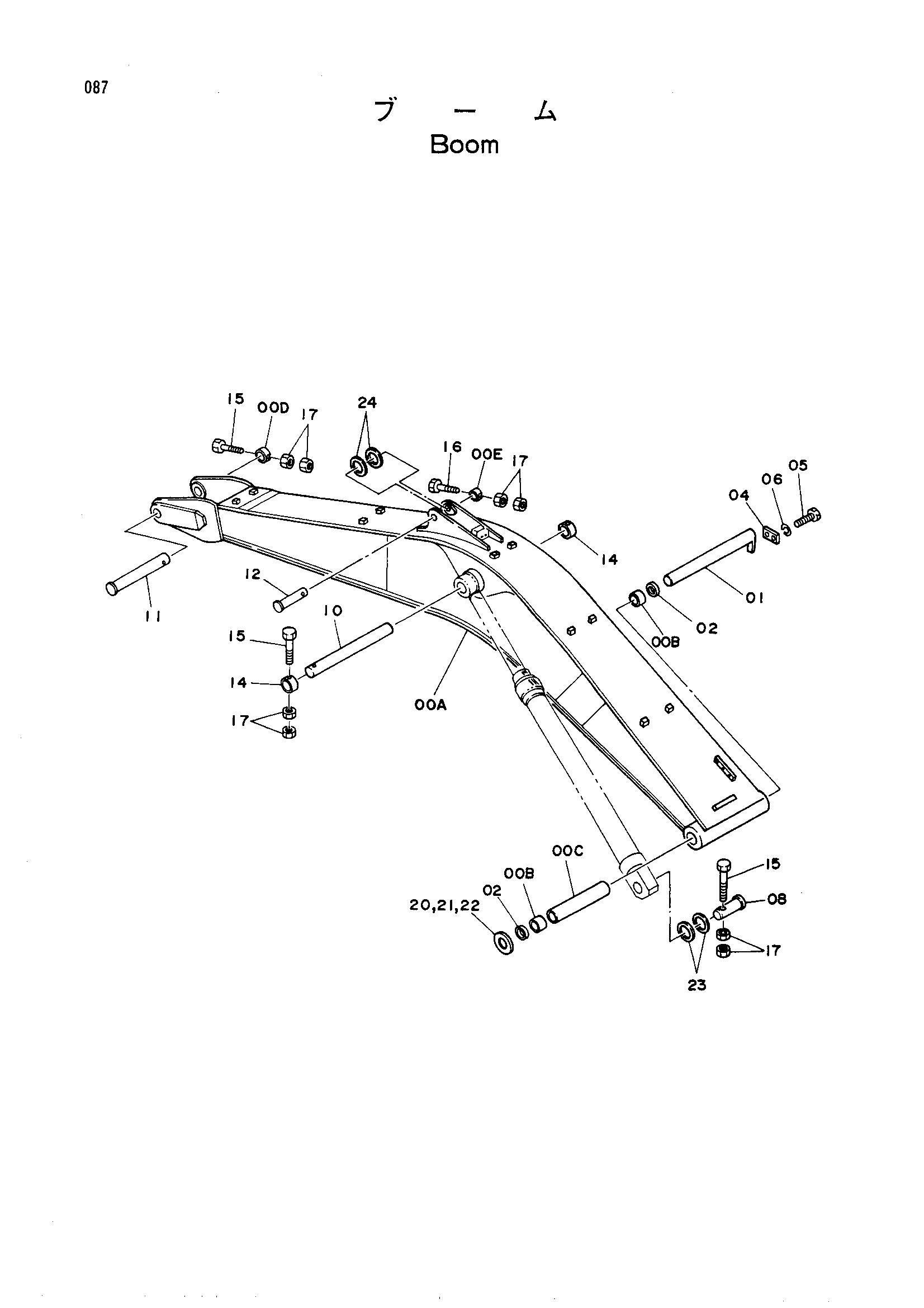

Заводская схема «Стрела» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5001426 | Стрела | 1 |
| 00A-E | 9049169 | Стрела | 1 |
| 00B | 3027565 | Втулка | 2 |
| 00C | 4143373 | Проставка | 1 |
| 00D | 4143531 | Ограничитель | 1 |
| 00E | 4067720 | Ограничитель | 1 |
| 01 | 8027984 | Палец | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 4143695 | Пластина | 1 |
| 05 | J932045 | Болт | 2 |
| 06 | A590920 | Пружинная шайба | 2 |
| 08 | 3027793 | Палец | 2 |
| 10 | 3026127 | Палец | 1 |
| 11 | 3034646 | Палец | 1 |
| 12 | 3026126 | Палец | 1 |
| 14 | 4143531 | Ограничитель | 2 |
| 15 | M222005 | Болт | 5 |
| 16 | M222004 | Болт | 1 |
| 17 | J951020 | Гайка | 12 |
| 20 | 4143605 | Регулировочная шайба 3.2 | 1 |
| 21 | 4143606 | Регулировочная шайба 2.3 | 1 |
| 22 | 4143607 | Регулировочная шайба 1.2 | 2 |
| 23 | 4144513 | Регулировочная шайба 1.2 | 4 |
| 24 | 4101281 | Регулировочная шайба 1.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
