Гусеница — HITACHI UH143

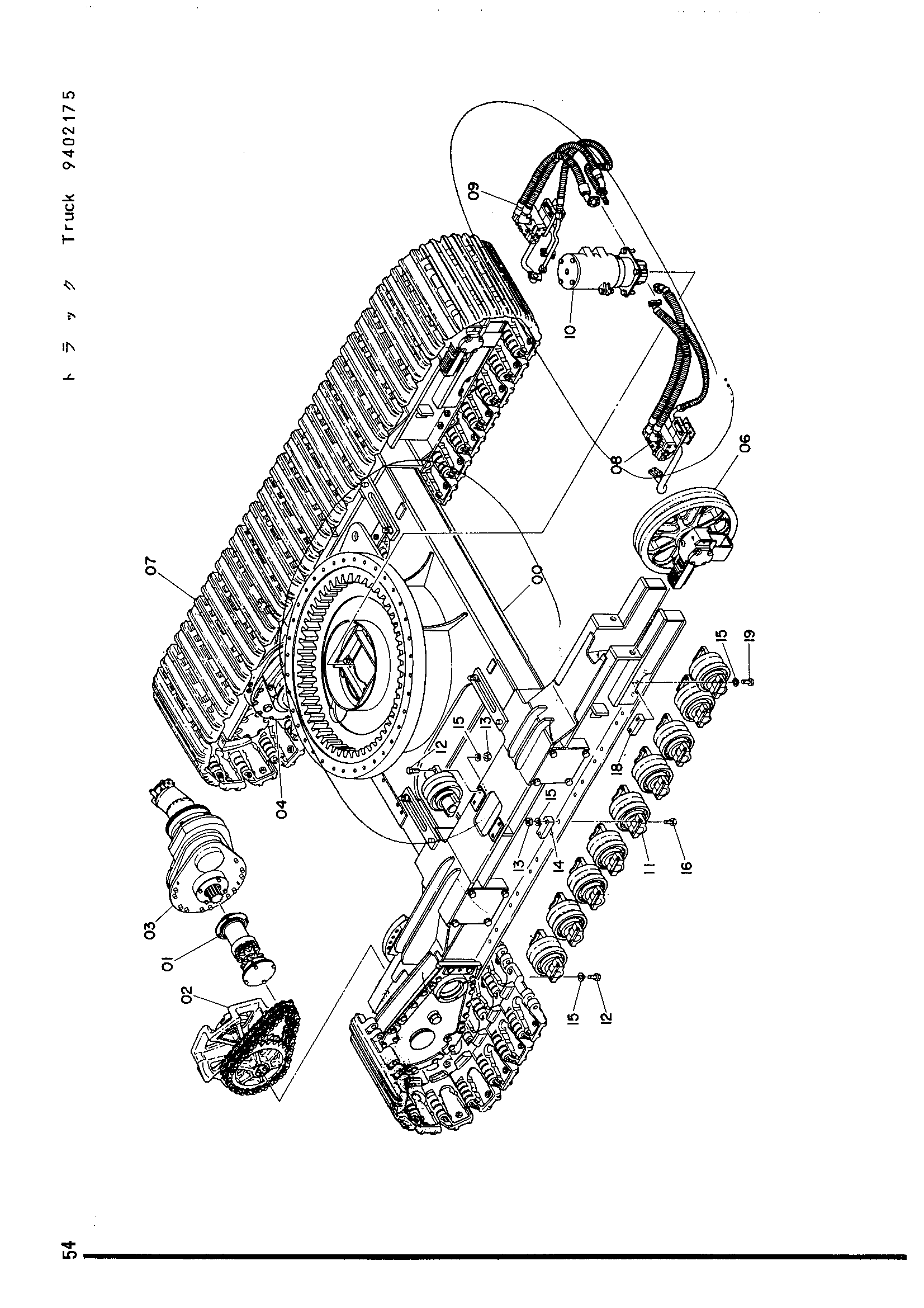

Заводская схема «Гусеница» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9402176 | Гусеничная рама | 1 |
| 01 | 9400536 | Вал звёздочка | 2 |
| 02 | 9400574 | Тумблер дривинг | 2 |
| 03 | 9400535 | Пропел редуктион шестерня (правый) | 1 |
| 04 | 9400578 | Пропел редуктион шестерня (левый) | 1 |
| 06 | 9400573 | Тумблер таке-уп | 2 |
| 07 | 9402177 | Гусеница башмак узел в сборе | 2 |
| 08 | 9400563 | Трубопроводы пропел (правый) | 1 |
| 09 | 9400576 | Трубопроводы пропел (левый) | 1 |
| 10 | 9400546 | Центральный коллектор | 1 |
| 11 | 9400596 | Каток узел в сборе | 20 |
| 12 | M121671 | Болт T | 16 |
| 13 | M511613 | Гайка H | 64 |
| 14 | 4507484 | Шайба уклон | 28 |
| 15 | A590016 | Пружинная шайба | 80 |
| 16 | M121602 | Болт T | 56 |
| 18 | 4507485 | Шайба уклон | 4 |
| 19 | M121690 | Болт T | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
