Гидроцилиндр рукояти — HITACHI UH143

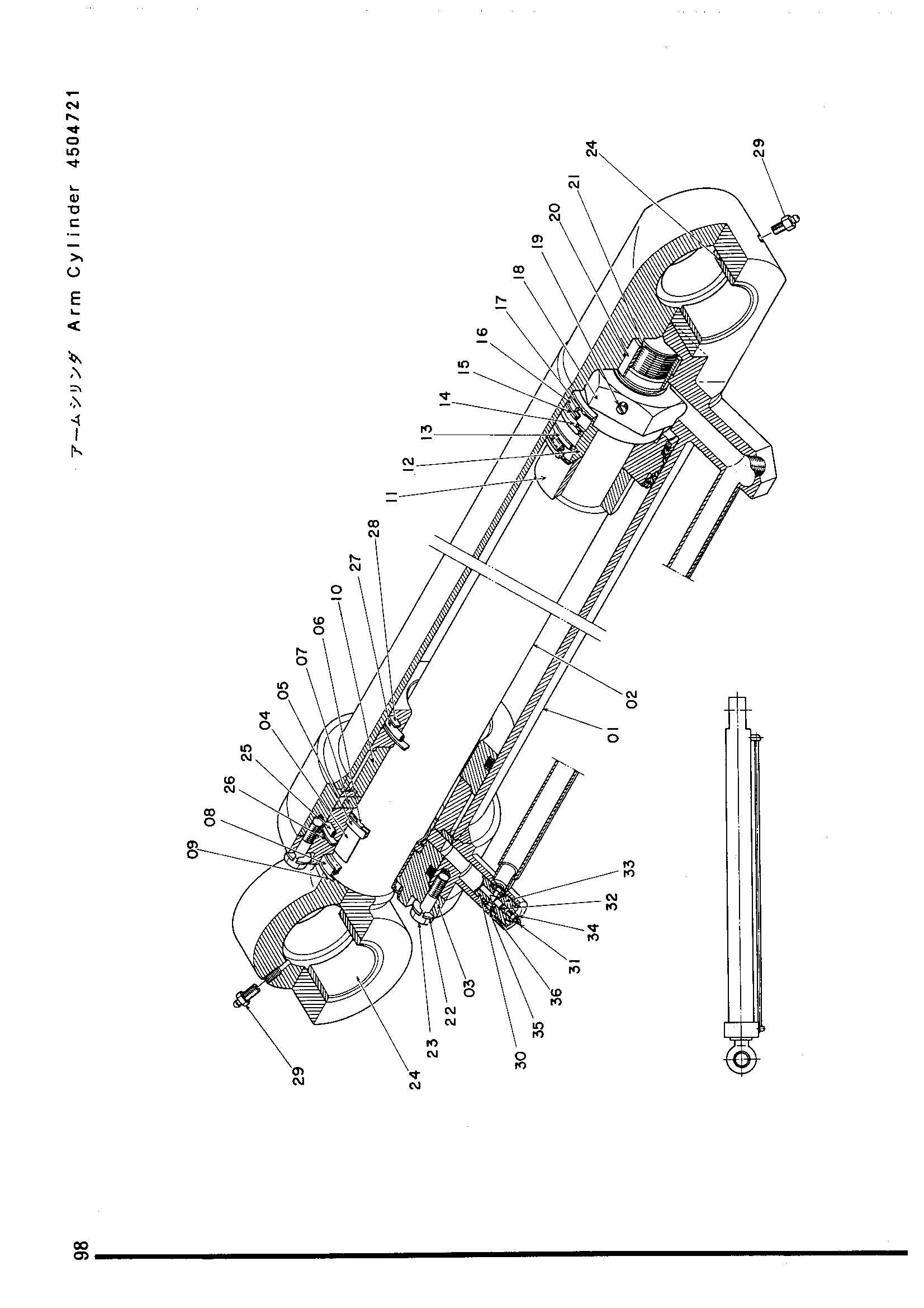

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4505086 | Гидроцилиндр | 1 |
| 02 | 4505087 | Поршень шток | 1 |
| 03 | 4505058 | Головка блока цилиндров | 1 |
| 04 | 4505059 | Втулка | 1 |
| 05 | 4505060 | U-образная манжета | 1 |
| 06 | 4505061 | Манжета головка | 1 |
| 07 | 4505062 | Стопорное кольцо | 1 |
| 08 | 4505063 | Випинг кольцо | 1 |
| 09 | 4505064 | Стопорное кольцо | 1 |
| 10 | 4505088 | Проставка в сборе | 1 |
| 11 | 4505066 | Кольцо амортизатор | 1 |
| 12 | 4505067 | Поршень | 1 |
| 13 | 4505068 | Поршневое кольцо | 2 |
| 14 | 4505069 | Нейлоновый уплотнение | 2 |
| 15 | 4505070 | U-образная манжета | 2 |
| 16 | 4505071 | Держатель у-ринг | 2 |
| 17 | 4505072 | Ограничитель | 2 |
| 18 | 4505073 | Корончатая гайка | 1 |
| 19 | 4505074 | Установочный винт | 1 |
| 20 | 4505075 | Кольцо амортизатор | 1 |
| 21 | 4505076 | Стопорное кольцо | 1 |
| 22 | 4505077 | Пружинная шайба | 16 |
| 23 | 4505078 | Болт | 16 |
| 24 | 4505089 | Палец втулка | 4 |
| 25 | 4505080 | Уплотнительное кольцо | 1 |
| 26 | 4505081 | Опорное кольцо | 1 |
| 27 | 4505082 | Уплотнительное кольцо | 1 |
| 28 | 4505083 | Опорное кольцо | 2 |
| 29 | 4505084 | Смазка ниппель | 2 |
| 30 | 4505090 | Втулка клапан | 1 |
| 31 | 4505091 | Шток клапан | 1 |
| 32 | 4505092 | Уплотнительное кольцо | 1 |
| 33 | 4505093 | Клапан пробка | 1 |
| 34 | 4505094 | Гайка | 1 |
| 35 | 4505095 | Уплотнительное кольцо | 1 |
| 36 | 4505096 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
