Гидролинии рабочего оборудования — HITACHI UH143

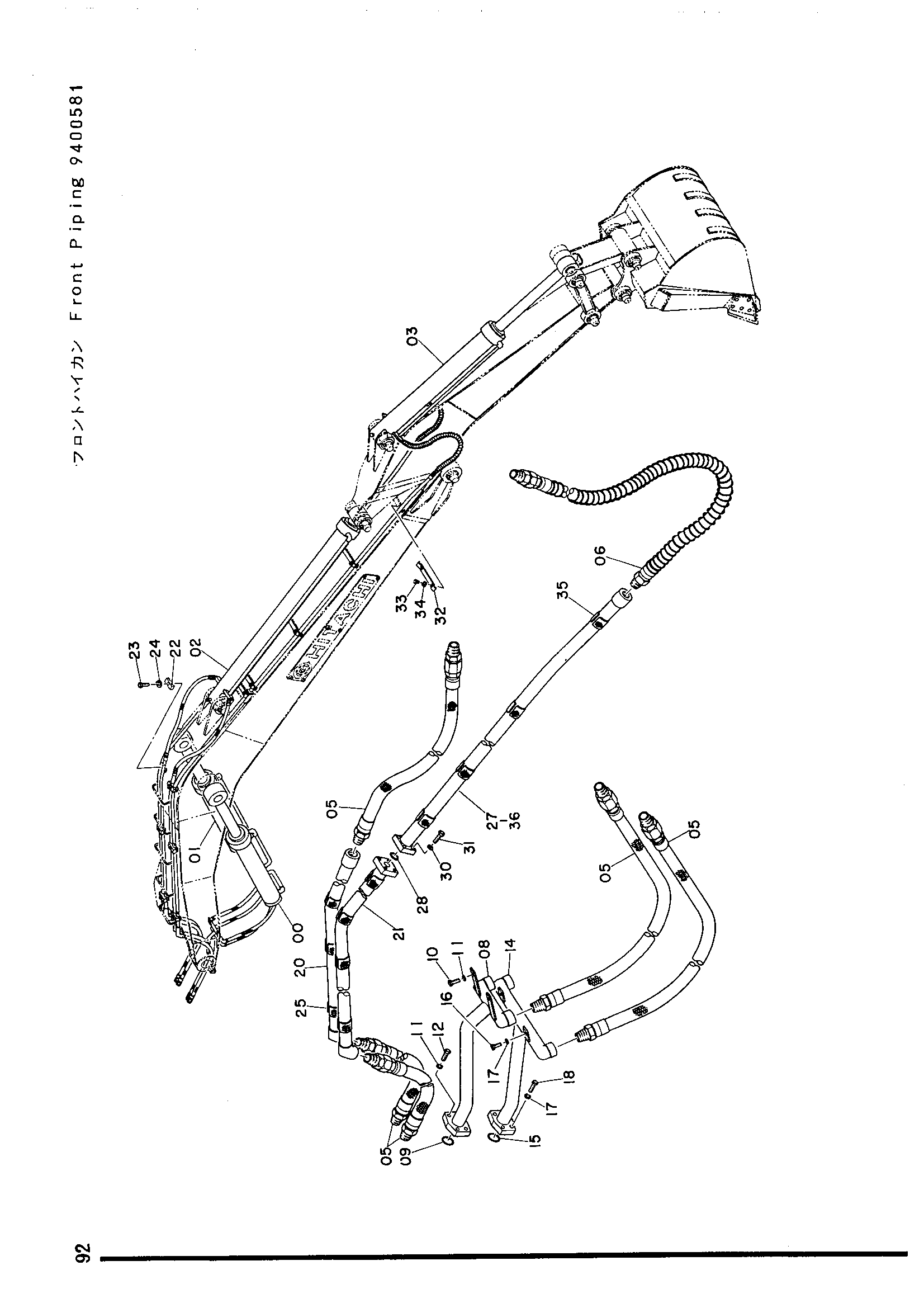

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4504719 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4504720 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 4504721 | Гидроцилиндр рукояти | 1 |
| 03 | 4504722 | Гидроцилиндр ковша | 1 |
| 05 | 4504704 | Шланг | 10 |
| 06 | 4504705 | Шланг | 2 |
| 08 | 7500547 | Трубка C | 1 |
| 09 | A811040 | Уплотнительное кольцо | 1 |
| 10 | M111232 | Болт | 2 |
| 11 | A590012 | Пружинная шайба | 6 |
| 12 | M121240 | Болт | 4 |
| 14 | 7500548 | Трубка D | 1 |
| 15 | A811040 | Уплотнительное кольцо | 1 |
| 16 | M111232 | Болт | 2 |
| 17 | A590012 | Пружинная шайба | 6 |
| 18 | M121240 | Болт | 4 |
| 20 | 7500549 | Трубка D | 2 |
| 21 | 7500827 | Трубка C | 2 |
| 22 | 4500652 | Двойной хомут | 6 |
| 23 | M111271 | Болт | 6 |
| 24 | A590412 | Шайба | 6 |
| 25 | 4502647 | Кольцо амортизатор | 12 |
| 27 | 7501100 | Трубка D | 2 |
| 28 | A811035 | Уплотнительное кольцо | 2 |
| 30 | A590012 | Пружинная шайба | 8 |
| 31 | M121240 | Болт | 8 |
| 32 | 4500651 | Двойной хомут | 5 |
| 33 | M111225 | Болт | 10 |
| 34 | A590412 | Шайба | 10 |
| 35 | 4502647 | Кольцо амортизатор | 10 |
| 36 | 7501101 | Трубка D (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
