Рама — HITACHI UH143

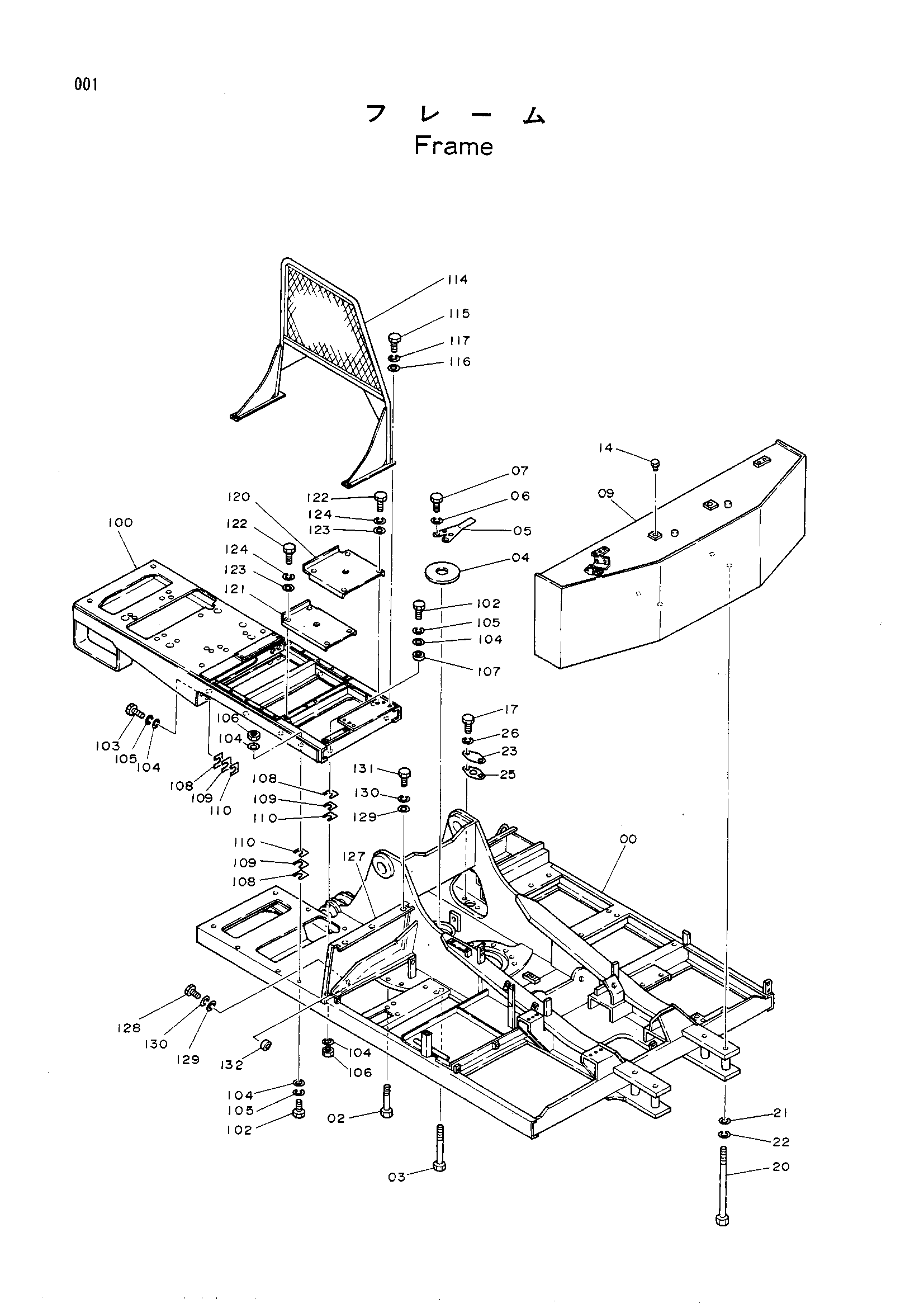

Заводская схема «Рама» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018395 | Рама основной | 1 |
| 02 | J932405 | Болт | 30 |
| 03 | J932414 | Болт | 2 |
| 04 | 4136796 | Крышка резиновый | 1 |
| 05 | 4129028 | Ограничитель | 1 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | J901228 | Болт | 4 |
| 09 | 6005765 | Груз коунте | 1 |
| 14 | 4168132 | Колпачок | 2 |
| 17 | J901020 | Болт | 2 |
| 20 | J833029 | Болт | 4 |
| 21 | 4174859 | Шайба | 4 |
| 22 | A590930 | Пружинная шайба | 4 |
| 23 | 4013896 | Крышка | 1 |
| 25 | 4157713 | Манжета | 1 |
| 26 | A590110 | Плоская шайба | 2 |
| 100 | 5002074 | Базовый | 1 |
| 102 | J911865 | Болт | 10 |
| 103 | J911845 | Болт | 8 |
| 104 | 4114406 | Шайба | 28 |
| 105 | A590918 | Пружинная шайба | 18 |
| 106 | J951018 | Гайка | 10 |
| 107 | 4203851 | Проставка | 4 |
| 108 | 4203852 | Регулировочная шайба 1.0 | 18 |
| 109 | 4203853 | Регулировочная шайба 0.5 | 18 |
| 110 | 4203854 | Регулировочная шайба 0.1 | 25 |
| 114 | 7018333 | Защитный кожух | 1 |
| 115 | J901230 | Болт | 8 |
| 116 | A590112 | Плоская шайба | 8 |
| 117 | A590912 | Пружинная шайба | 8 |
| 120 | 8038663 | Крышка | 1 |
| 121 | 8038664 | Крышка | 1 |
| 122 | J901220 | Болт | 8 |
| 123 | A590112 | Плоская шайба | 8 |
| 124 | A590912 | Пружинная шайба | 8 |
| 127 | 2024543 | Крышка | 1 |
| 128 | J901250 | Болт | 2 |
| 129 | A590112 | Плоская шайба | 4 |
| 130 | A590912 | Пружинная шайба | 4 |
| 131 | J901225 | Болт | 2 |
| 132 | 4203759 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
