Гусеничная рама — HITACHI UH143

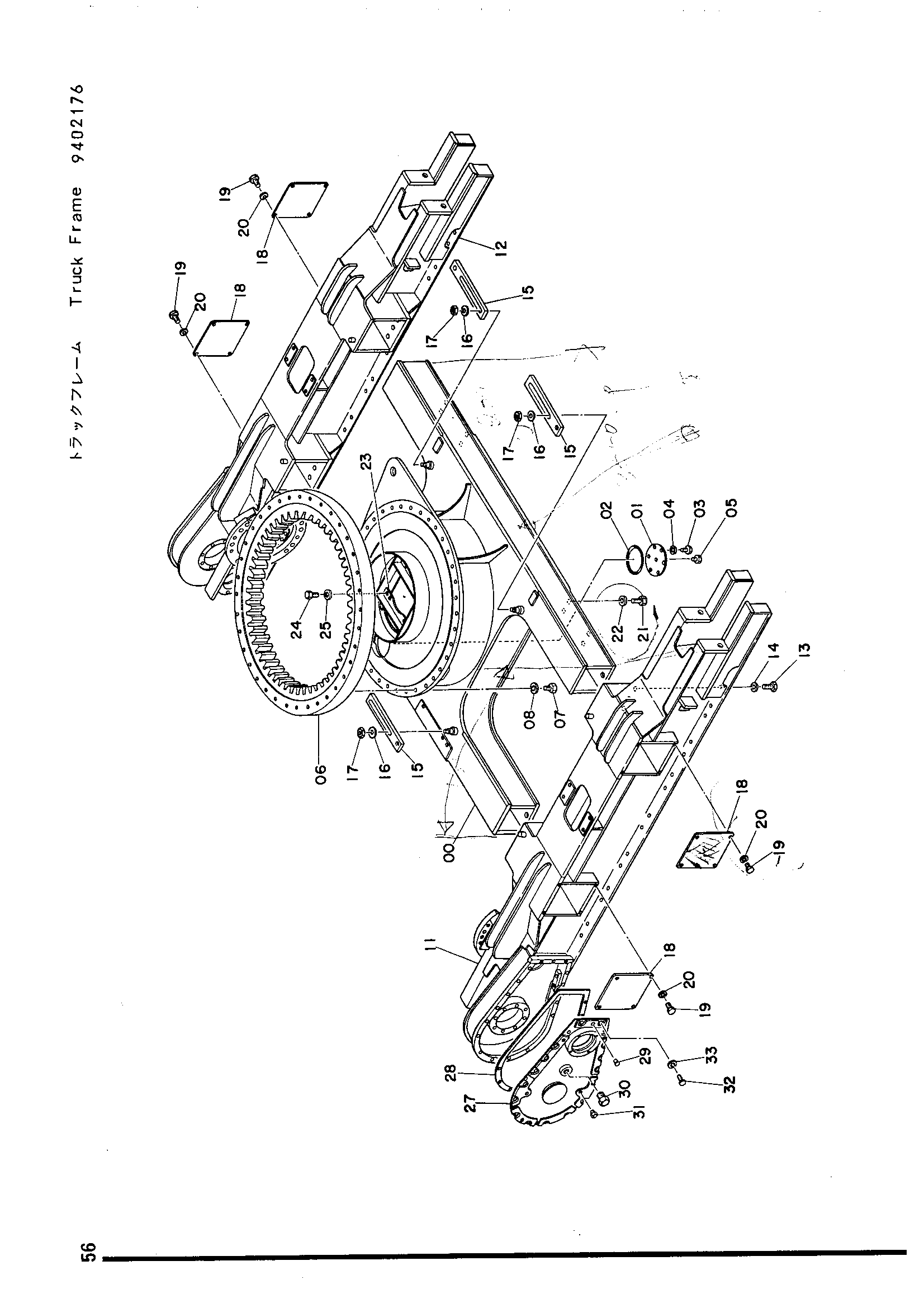

Заводская схема «Гусеничная рама» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5500086 | Гусеничная рама | 1 |
| 01 | 454739 | Крышка B | 1 |
| 02 | A810170 | Уплотнительное кольцо | 1 |
| 03 | M101025 | Болт 10X25 | 6 |
| 04 | A590010 | Пружинная шайба | 6 |
| 05 | 447483 | Пробка | 1 |
| 06 | 969680 | Опорно-поворотное устройство | 1 |
| 07 | 498529 | Болт (50) | 36 |
| 08 | J21310 | Шайба пружина W1(100) | 36 |
| 11 | 5500081 | Рама боковой (правый) | 1 |
| 12 | 5500087 | Рама боковой (левый) | 1 |
| 13 | 4503438 | Болт | 16 |
| 14 | 4502690 | Шайба | 16 |
| 15 | 4500808 | Тяга | 4 |
| 16 | A590127 | Шайба | 4 |
| 17 | M502722 | Гайка | 4 |
| 18 | 4500809 | Крышка | 4 |
| 19 | M101025 | Болт 10X25 | 16 |
| 20 | A590010 | Пружинная шайба | 16 |
| 21 | M113056 | Болт | 12 |
| 22 | 4502690 | Шайба | 12 |
| 23 | 8501469 | Опора B | 2 |
| 24 | M111656 | Болт | 4 |
| 25 | A590016 | Пружинная шайба | 4 |
| 27 | 6500524 | Крышка цепь корпус | 2 |
| 28 | 2500758 | Манжета | 2 |
| 29 | 4503412 | Кнокк палец | 4 |
| 30 | 4504718 | Пробка | 2 |
| 31 | 447483 | Пробка | 4 |
| 32 | M111632 | Болт | 36 |
| 33 | A590016 | Пружинная шайба | 36 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
