Трубопроводы системы смазки (передний) — HITACHI UH143

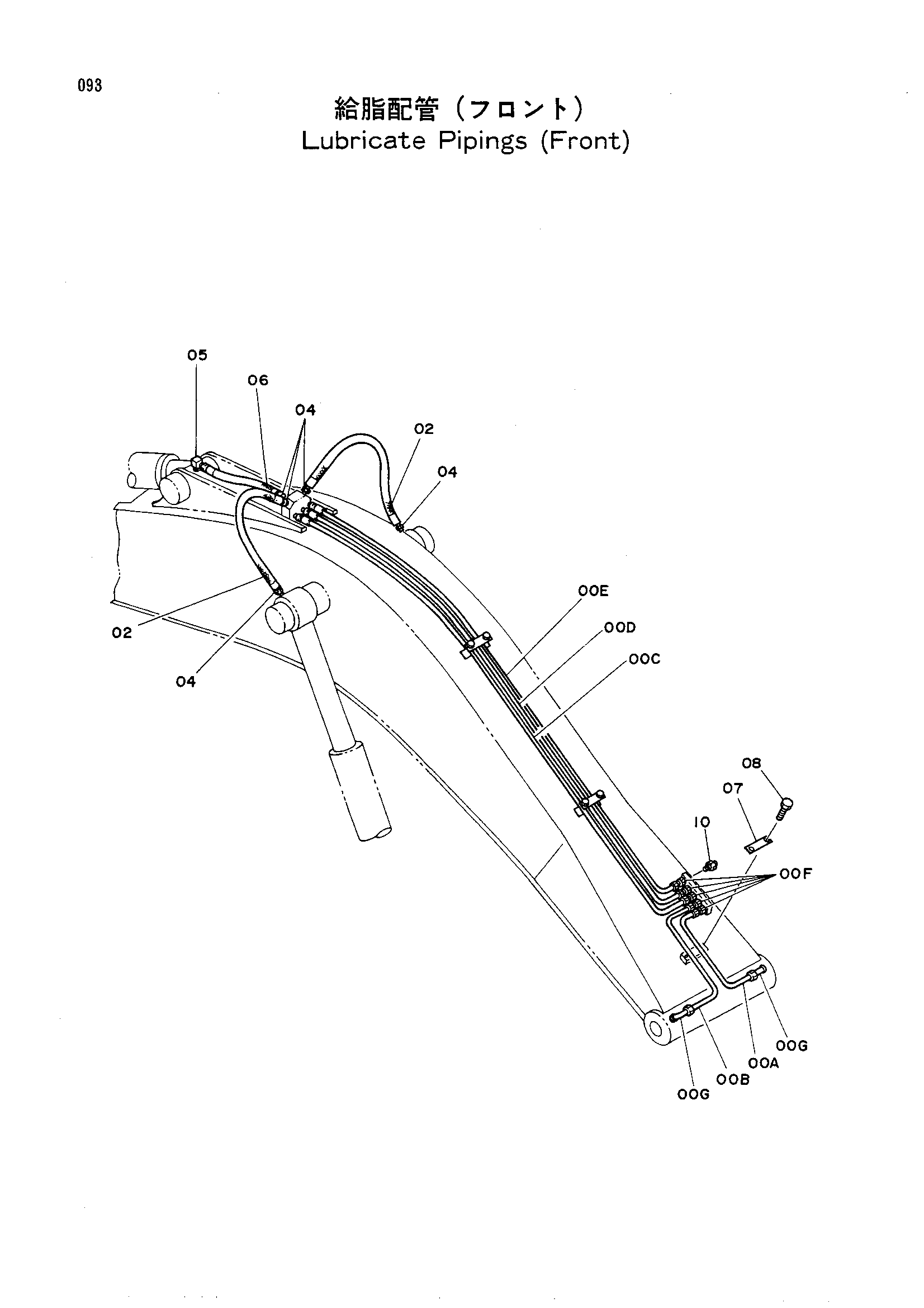

Заводская схема «Трубопроводы системы смазки (передний)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4143608 | Трубка | 1 |
| 00A-G | 9049177 | Трубка в сборе | 1 |
| 00B | 4143609 | Трубка | 1 |
| 00C | 3026116 | Трубка | 1 |
| 00D | 3026117 | Трубка | 1 |
| 00E | 3026118 | Трубка | 1 |
| 00F | 4130169 | Штуцер трубки | 8 |
| 00G | 4130174 | Штуцер трубки | 2 |
| 02 | 4512113 | Шланг (17) | 2 |
| 04 | 94-1301 | Адаптер | 5 |
| 05 | 94-1401 | Угловой штуцер | 1 |
| 06 | 4098899 | Нейлоновый шланг | 1 |
| 07 | 4054024 | Хомут | 3 |
| 08 | J901030 | Болт | 6 |
| 10 | J75482 | Штуцер 1/4 | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
