Насос рычаг управления — HITACHI UH143

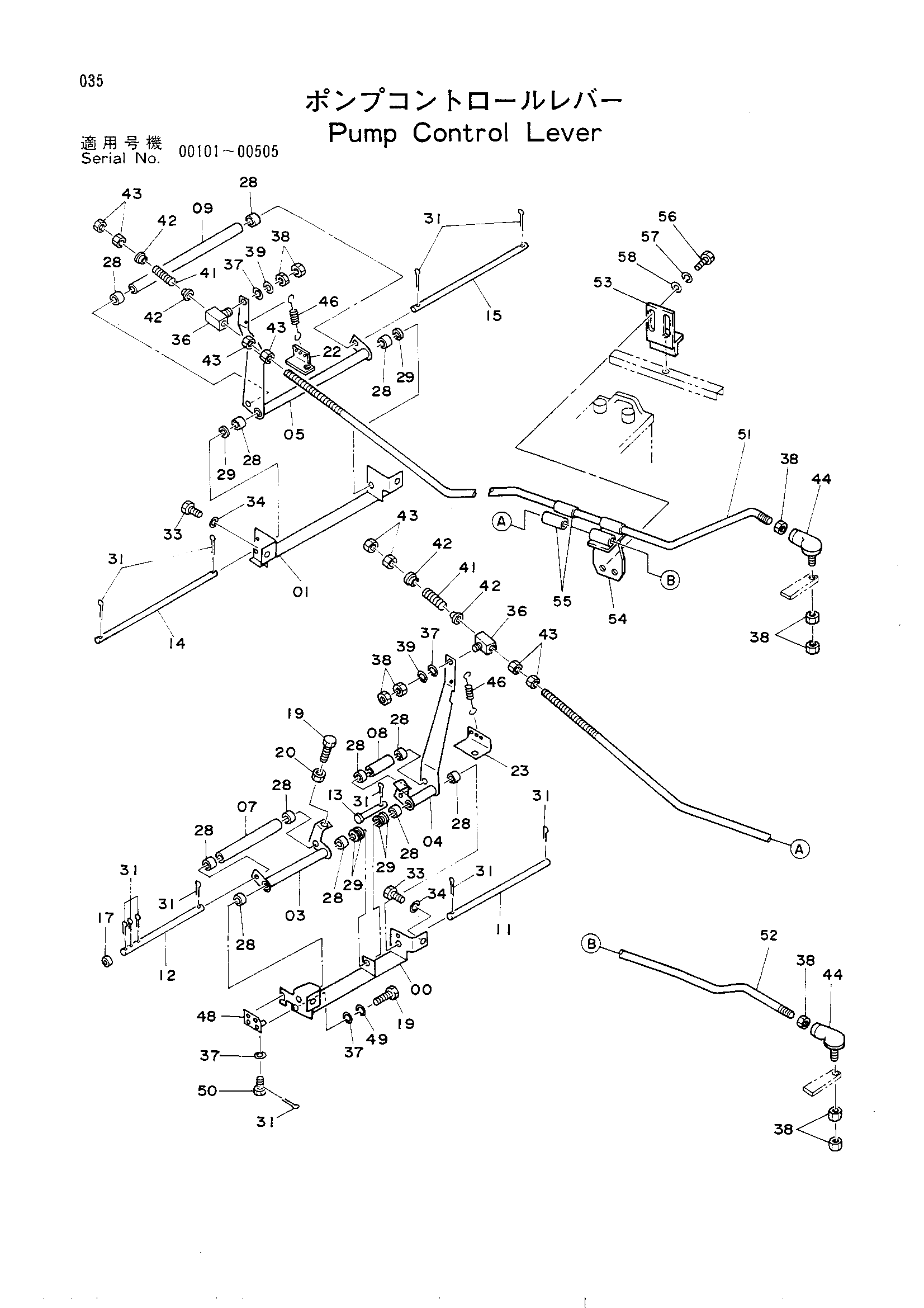

Заводская схема «Насос рычаг управления» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7013536 | Кронштейн | 1 |
| 01 | 8027797 | Кронштейн | 1 |
| 03 | 8024478 | Рычаг | 1 |
| 04 | 7011801 | Рычаг | 1 |
| 05 | 8023166 | Рычаг | 1 |
| 07 | 4134820 | Ролик | 1 |
| 08 | 4134818 | Ролик | 1 |
| 09 | 4129001 | Ролик | 1 |
| 11 | 4132688 | Палец | 1 |
| 12 | 4150920 | Палец | 1 |
| 13 | 4134817 | Палец | 1 |
| 14 | 4128997 | Палец | 1 |
| 15 | 4128998 | Палец | 1 |
| 17 | 4134871 | Ролик | 1 |
| 19 | J900616 | Болт | 3 |
| 20 | M500605 | Гайка | 1 |
| 22 | 4128996 | Кронштейн | 1 |
| 23 | 4128995 | Кронштейн | 1 |
| 28 | 984597 | Шариковый подшипник | 12 |
| 29 | A590108 | Шайба | 6 |
| 31 | A762013 | Шплинт | 12 |
| 33 | J901025 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 36 | 487345 | Соединение | 2 |
| 37 | A590106 | Плоская шайба | 5 |
| 38 | M500605 | Гайка | 10 |
| 39 | A590110 | Шайба | 2 |
| 41 | 4502579 | Пружина | 2 |
| 42 | 4502580 | Пружина направляющая | 4 |
| 43 | M500807 | Гайка | 8 |
| 44 | 4056017 | Шарнир | 2 |
| 46 | 4501982 | Пружина | 2 |
| 48 | 9719031 | Кронштейн | 1 |
| 49 | A590906 | Пружинная шайба | 2 |
| 50 | 4150918 | Болт | 1 |
| 51 | 2020000 | Шток | 1 |
| 52 | 2020001 | Шток | 1 |
| 53 | 8030926 | Кронштейн | 1 |
| 54 | 7014906 | Держатель | 1 |
| 55 | 4005993 | Втулка (T) | 2 |
| 56 | J901030 | Болт | 2 |
| 57 | A590910 | Пружинная шайба | 2 |
| 58 | A590110 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
