Передний <сверхдлинный удлинённый> — HITACHI UH143

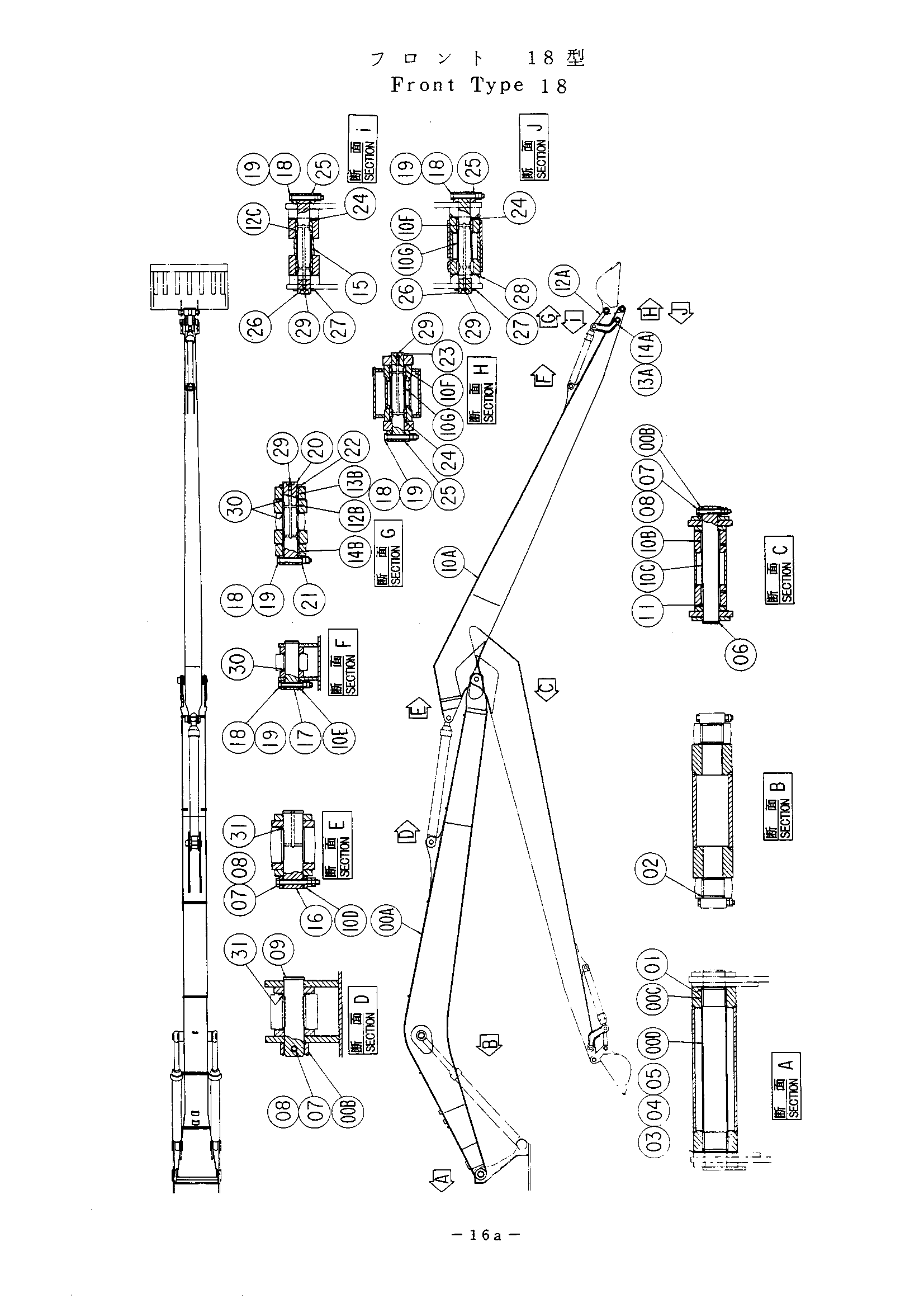

Заводская схема «Передний <сверхдлинный удлинённый>» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9065704 | Стрела | 1 |
| 00A | 5001817 | Стрела | 1 |
| 00B | 4067719 | Ограничитель | 2 |
| 00C | 3027565 | Втулка | 2 |
| 00D | 4143373 | Проставка | 1 |
| 01 | 4085479 | Пылезащитное уплотнение | 2 |
| 02 | 4074008 | Пылезащитное уплотнение | 4 |
| 03 | 4143605 | SIM | 1 |
| 04 | 4143606 | SIM | 1 |
| 05 | 4143607 | Регулировочная шайба | 2 |
| 06 | 3034526 | Палец | 1 |
| 07 | M222004 | Болт | 3 |
| 08 | J951020 | Гайка | 6 |
| 09 | 3029082 | Палец | 1 |
| 10 | 9065703 | Рукоять | 1 |
| 10A | 5001818 | Рукоять | 1 |
| 10B | 3030949 | Втулка | 2 |
| 10C | 4184513 | Проставка | 1 |
| 10D | 4067719 | Ограничитель | 1 |
| 10E | 4184724 | Ограничитель | 1 |
| 10F | 457906 | Втулка | 4 |
| 10G | 4184546 | Трубка | 2 |
| 11 | 4067902 | Пылезащитное уплотнение | 2 |
| 12 | 9058284 | Тяга | 2 |
| 12A | 8031334 | Тяга | 1 |
| 12B | 4167593 | Втулка | 1 |
| 12C | 457906 | Втулка | 1 |
| 13 | 9022031 | Тяга | 1 |
| 13A | 2008175 | Линг | 1 |
| 13B | 4057477 | Втулка | 1 |
| 14 | 9022030 | Тяга | 1 |
| 14A | 2008174 | Линг | 1 |
| 14B | 4057477 | Втулка | 1 |
| 15 | 4167590 | Проставка | 1 |
| 16 | 3034897 | Палец | 1 |
| 17 | 4167591 | Палец | 1 |
| 18 | M221602 | Болт | 5 |
| 19 | J951016 | Гайка | 10 |
| 20 | 3030940 | Палец | 1 |
| 21 | 4184724 | Ограничитель | 1 |
| 22 | 4057479 | Шайба | 1 |
| 23 | 3030939 | Палец | 1 |
| 24 | 4082194 | Пылезащитное уплотнение | 6 |
| 25 | 4184725 | Ограничитель | 3 |
| 26 | 3030938 | Палец | 2 |
| 27 | J21017 | Шайба | 2 |
| 28 | 4066923 | Уплотнительное кольцо | 2 |
| 29 | J75481 | Штуцер | 4 |
| 30 | 4117954 | Пылезащитное уплотнение | 8 |
| 31 | 4067902 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
