Насос рычаг управления — HITACHI UH143

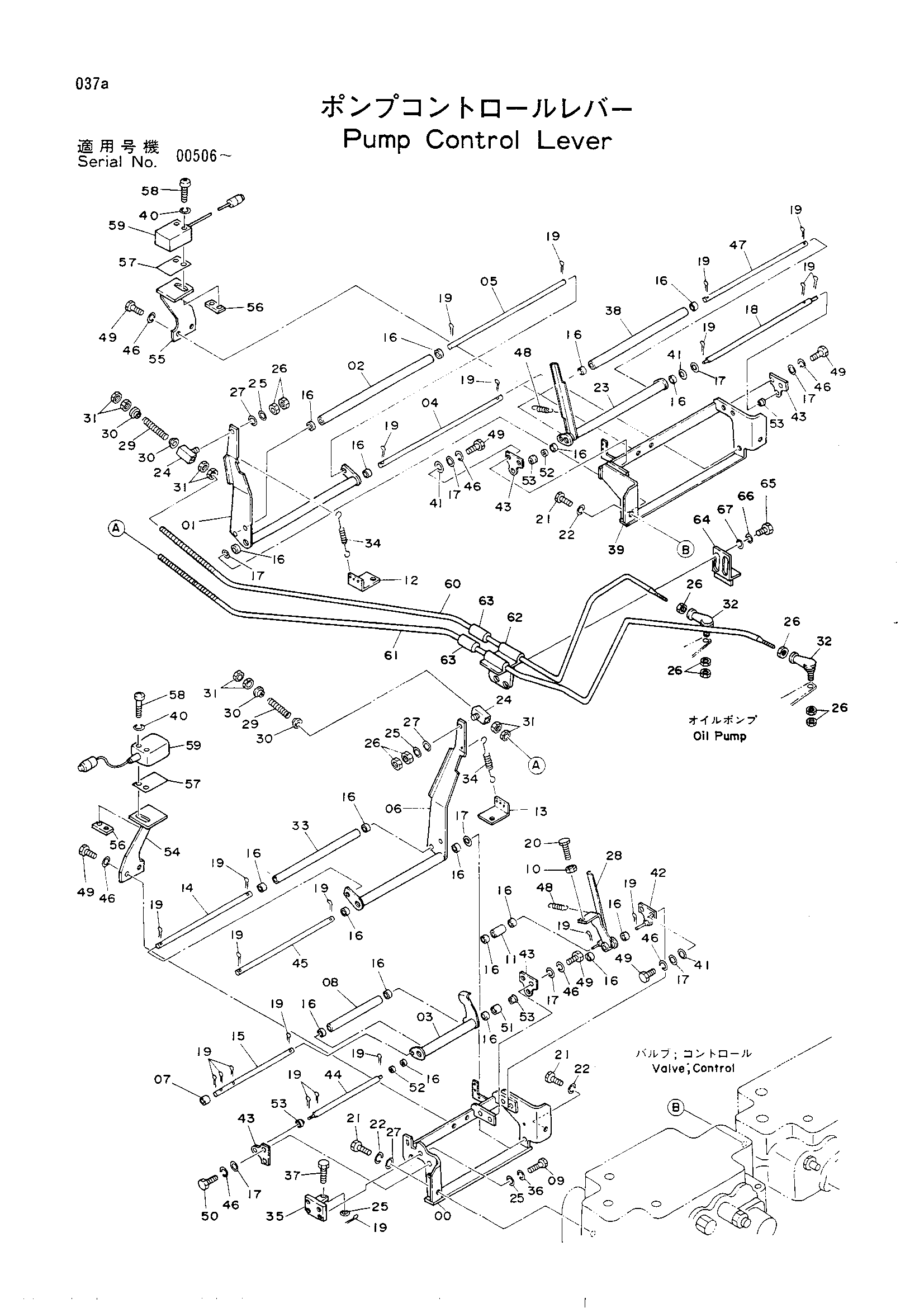

Заводская схема «Насос рычаг управления» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7016291 | Кронштейн | 1 |
| 01 | 7016031 | Рычаг | 1 |
| 02 | 4129001 | Ролик | 1 |
| 03 | 8034058 | Рычаг | 1 |
| 04 | 4128997 | Палец | 1 |
| 05 | 4128998 | Палец | 1 |
| 06 | 8034060 | Рычаг | 1 |
| 07 | 4134871 | Ролик | 1 |
| 08 | 4181332 | Ролик | 1 |
| 09 | J900616 | Болт | 2 |
| 10 | M500605 | Гайка | 1 |
| 11 | 4181334 | Ролик | 1 |
| 12 | 4177633 | Кронштейн | 1 |
| 13 | 4177634 | Кронштейн | 1 |
| 14 | 4181343 | Палец | 1 |
| 15 | 4181336 | Палец | 1 |
| 16 | 984597 | Шариковый подшипник | 20 |
| 17 | A590108 | Шайба | 13 |
| 18 | 4181337 | Палец | 1 |
| 19 | A762013 | Шплинт | 23 |
| 20 | J900620 | Болт | 1 |
| 21 | J901025 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | 8034059 | Рычаг | 1 |
| 24 | 487345 | Соединение | 2 |
| 25 | A590106 | Плоская шайба | 5 |
| 26 | M500605 | Гайка | 10 |
| 27 | A590110 | Шайба | 3 |
| 28 | 8034057 | Рычаг | 1 |
| 29 | 4502579 | Пружина | 2 |
| 30 | 4502580 | Пружина направляющая | 4 |
| 31 | M500807 | Гайка | 8 |
| 32 | 4056017 | Шарнир | 2 |
| 33 | 4181342 | Ролик | 1 |
| 34 | 4501982 | Пружина | 2 |
| 35 | 9723880 | Кронштейн | 1 |
| 36 | A590906 | Пружинная шайба | 2 |
| 37 | 4150918 | Болт | 1 |
| 38 | 4181333 | Ролик | 1 |
| 39 | 7016290 | Кронштейн | 1 |
| 40 | A590904 | Пружинная шайба | 4 |
| 41 | 4174926 | Регулировочная шайба | 6 |
| 42 | 9724108 | Рычаг | 1 |
| 43 | 4181339 | Пластина | 4 |
| 44 | 4181338 | Палец | 1 |
| 45 | 4177506 | Палец | 1 |
| 46 | A590908 | Пружинная шайба | 14 |
| 47 | 4181335 | Палец | 1 |
| 48 | 4177227 | Пружина | 2 |
| 49 | J900816 | Болт | 12 |
| 50 | J900825 | Болт | 2 |
| 51 | 4181330 | Втулка | 1 |
| 52 | 4181331 | Втулка | 2 |
| 53 | 4181329 | Подшипник | 4 |
| 54 | 9724356 | Кронштейн | 1 |
| 55 | 9724357 | Кронштейн | 1 |
| 56 | 4182586 | Седло винта | 2 |
| 57 | 4182999 | Регулировочная шайба | 2 |
| 58 | M430440 | Винт | 4 |
| 59 | 4176651 замена: 4184780 | Выключатель | 2 |
| 59 | 4184780 замена: 4184780 | Выключатель | 2 |
| 60 | 2021630 | Шток | 1 |
| 61 | 2021631 | Шток | 1 |
| 62 | 7014906 | Держатель | 1 |
| 63 | 4005993 | Втулка (T) | 2 |
| 64 | 8030926 | Кронштейн | 1 |
| 65 | J901030 | Болт | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 67 | A590110 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
