Воздушный трубопроводы — HITACHI UH143

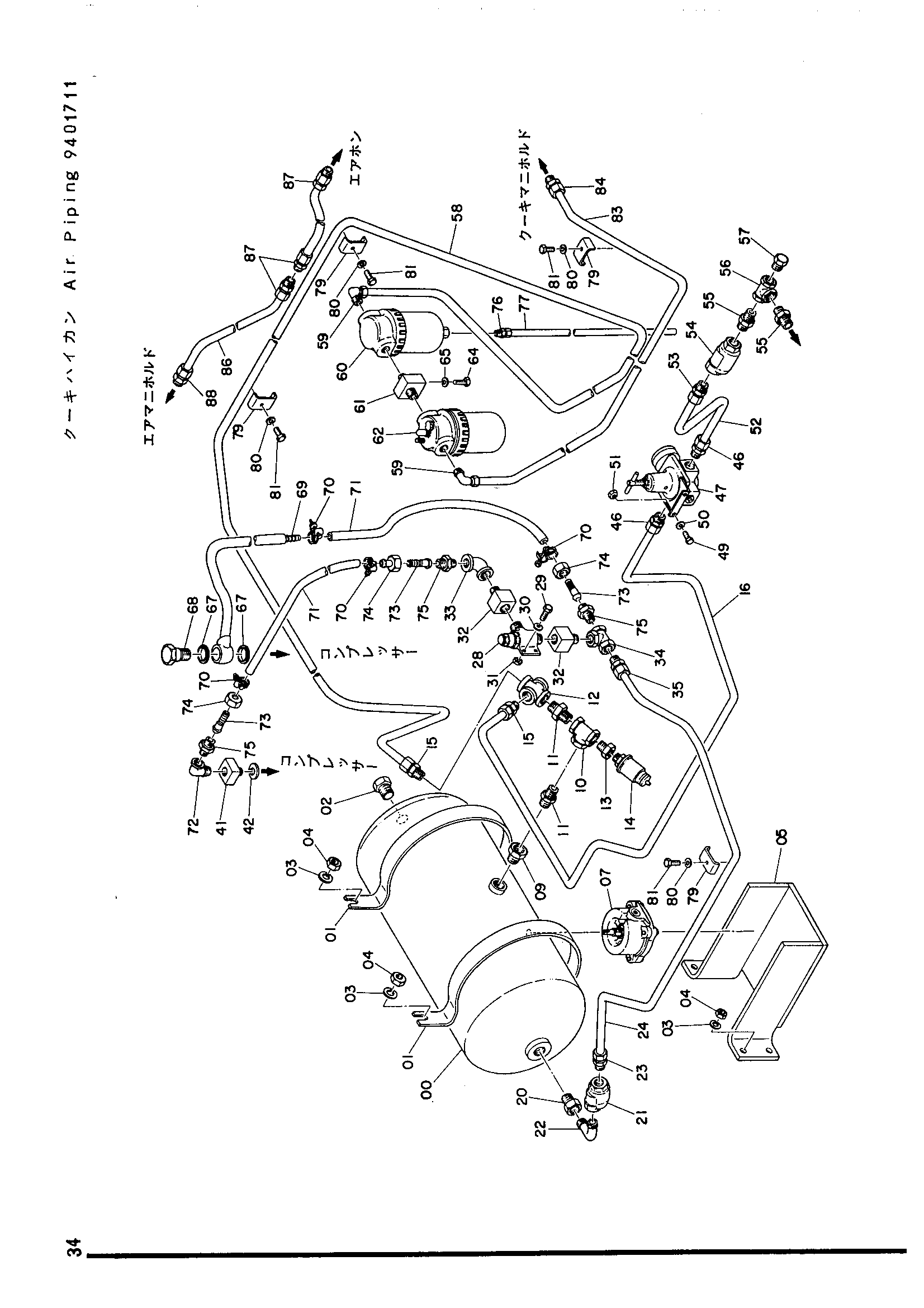

Заводская схема «Воздушный трубопроводы» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4504228 | Воздушный ресервоир | 1 |
| 01 | 4506940 | Хомут | 2 |
| 02 | J75284 | Пробка масляный PT1/2 | 1 |
| 03 | A590012 | Пружинная шайба | 8 |
| 04 | A501210 | Гайка | 8 |
| 05 | 9800507 | Защитный кожух | 1 |
| 07 | 969205 | Аутматик дренажный клапан (13) | 1 |
| 09 | J728483 | Втулка | 1 |
| 10 | J70483 | TEE PT3/8 | 1 |
| 11 | J70783 | Ниппель PT3/8 | 2 |
| 12 | J70583 | Крестовина | 1 |
| 13 | J728382 | Втулка | 1 |
| 14 | 986952 | Клапан защитный (13) | 1 |
| 15 | 969198 | Разъём | 2 |
| 16 | 4501782 | Трубка | 1 |
| 20 | J728483 | Втулка | 1 |
| 21 | 986953 | Обратный клапан (17) | 1 |
| 22 | 4501784 | Бенд | 1 |
| 23 | 969198 | Разъём | 1 |
| 24 | 4504229 | Трубка | 1 |
| 28 | 987963 | Говернер | 1 |
| 29 | M200620 | Болт 6X20 | 2 |
| 30 | J21306 | Шайба пружина M6 | 2 |
| 31 | M500605 | Гайка | 2 |
| 32 | 499820 | Ниппель | 2 |
| 33 | J70283 | Угловой штуцер PT3/8 | 1 |
| 34 | J70483 | TEE PT3/8 | 1 |
| 41 | 4501788 | Разъём | 1 |
| 42 | A890314 | Манжета | 1 |
| 46 | 969198 | Разъём | 2 |
| 47 | 328983 | Давление редукинг клапан | 1 |
| 49 | M200620 | Болт 6X20 | 2 |
| 50 | A590006 | Пружинная шайба | 2 |
| 51 | A500606 | Гайка | 2 |
| 52 | 499680 | Трубка (5) | 1 |
| 53 | 969198 | Разъём | 1 |
| 54 | 986953 | Обратный клапан (17) | 1 |
| 55 | J70783 | Ниппель PT3/8 | 2 |
| 56 | J70483 | TEE PT3/8 | 1 |
| 57 | J75283 | Пробка масляный PT3/8 | 1 |
| 58 | 4507667 | Трубка | 1 |
| 59 | 4501785 | Угловой штуцер | 2 |
| 60 | 4508476 | Фильтр | 1 |
| 61 | 4503447 | Соединение | 1 |
| 62 | 4503448 | Лубрикатор | 1 |
| 64 | M200620 | Болт 6X20 | 2 |
| 65 | A590006 | Пружинная шайба | 2 |
| 67 | 984227 | Манжета | 2 |
| 68 | 996277 | Болт соединение | 1 |
| 69 | 326321 | Трубка | 1 |
| 70 | 488060 | Хомут | 4 |
| 71 | 4507165 | Шланг | 2 |
| 72 | 94-0647 | Угловой штуцер | 1 |
| 73 | 49898 | Втулка | 3 |
| 74 | 45898 | Гайка унион | 3 |
| 75 | 427499 | Ниппель | 3 |
| 76 | 4502672 | Разъём | 1 |
| 77 | 4504272 | Трубка 700 | 1 |
| 79 | 4504275 | Хомут | 12 |
| 80 | A590006 | Пружинная шайба | 12 |
| 81 | M200620 | Болт 6X20 | 12 |
| 83 | 4507666 | Трубка | 1 |
| 84 | 969198 | Разъём | 1 |
| 86 | 4507584 | Трубка | 1 |
| 87 | 992313 | Разъём | 3 |
| 88 | 4502672 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
