Дополнительный трубопроводы <сверхдлинный удлинённый> — HITACHI UH143

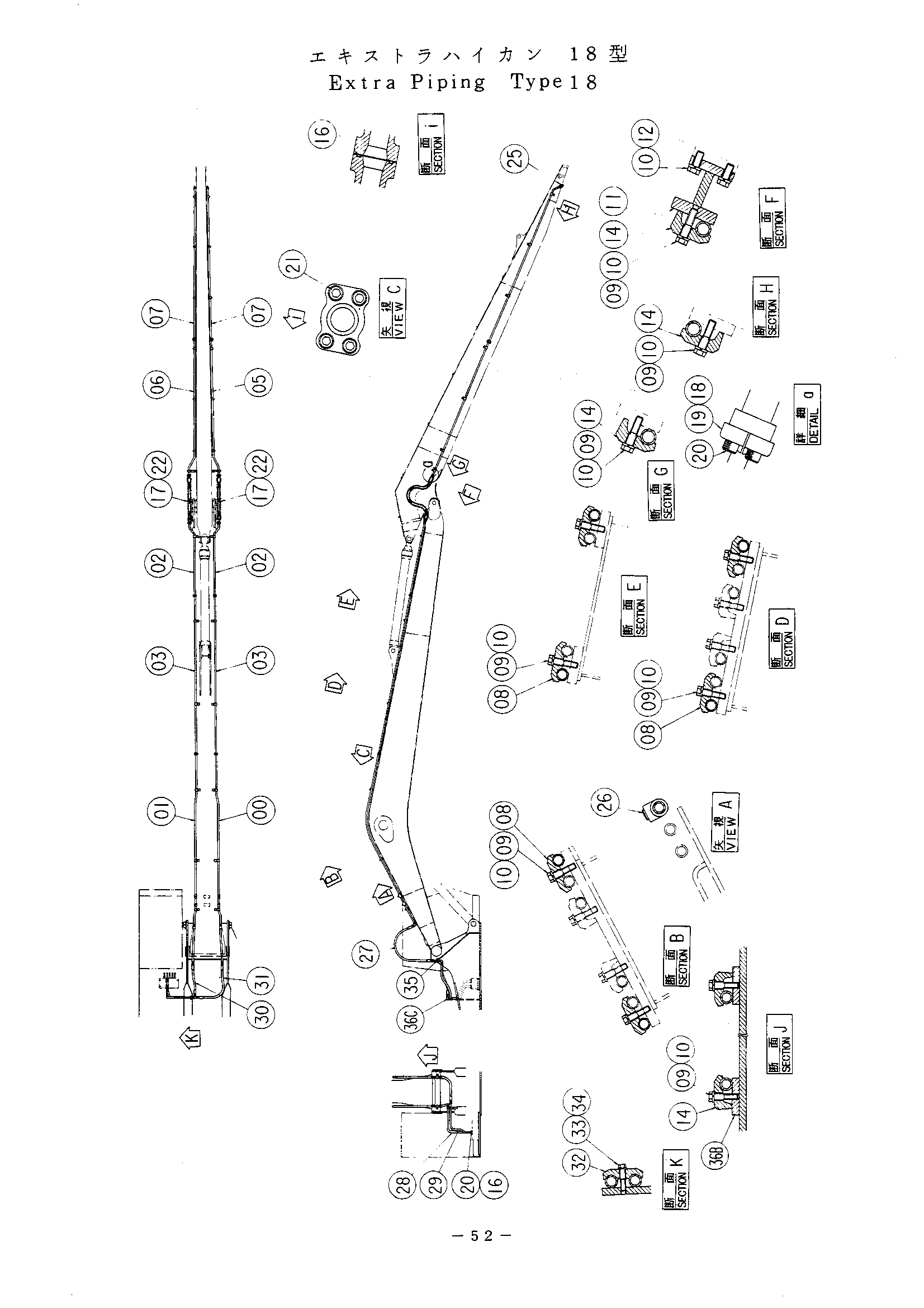

Заводская схема «Дополнительный трубопроводы <сверхдлинный удлинённый>» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8034984 | Трубка | 1 |
| 01 | 8034985 | Трубка | 1 |
| 02 | 8034992 | Трубка | 2 |
| 03 | 9724828 | Трубка | 2 |
| 05 | 8034993 | Трубка | 1 |
| 06 | 8034994 | Трубка | 1 |
| 07 | 8035626 | Трубка | 2 |
| 08 | 4148597 | Хомут трубки | 12 |
| 09 | J901670 | Болт | 28 |
| 10 | A590916 | Пружинная шайба | 32 |
| 11 | 9720350 | Кронштейн | 2 |
| 12 | J901640 | Болт | 4 |
| 14 | 4148598 | Крамп трубка | 16 |
| 16 | A811035 | Уплотнительное кольцо | 8 |
| 17 | 4187379 | Шланг | 2 |
| 18 | 966993 | Уплотнительное кольцо | 4 |
| 19 | 962453 | Фланец | 8 |
| 20 | M341032 | Болт с внутренним шестигранником | 16 |
| 21 | M341036 | Болт с внутренним шестигранником | 24 |
| 22 | 4055142 | Защитный кожух | 2 |
| 25 | 9718917 | Унион | 2 |
| 26 | 94-2015 | Пробка | 4 |
| 27 | 4156487 | Шланг | 2 |
| 28 | 7014326 | Трубка | 1 |
| 29 | 7014325 | Трубка | 1 |
| 30 | 4100415 | Шланг | 1 |
| 31 | 4054880 | Шланг | 1 |
| 32 | 4053599 | Хомут трубки | 1 |
| 33 | J901260 | Болт | 1 |
| 34 | A590912 | Пружинная шайба | 1 |
| 35 | 9720351 | Трубка | 2 |
| 36 | 7016838 | Рама | 1 |
| 36A | 5001563 | Рама | 1 |
| 36B | 4143366 | Седло винта | 2 |
| 36C | 4159919 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
