Воздушный трубопроводы — HITACHI UH143

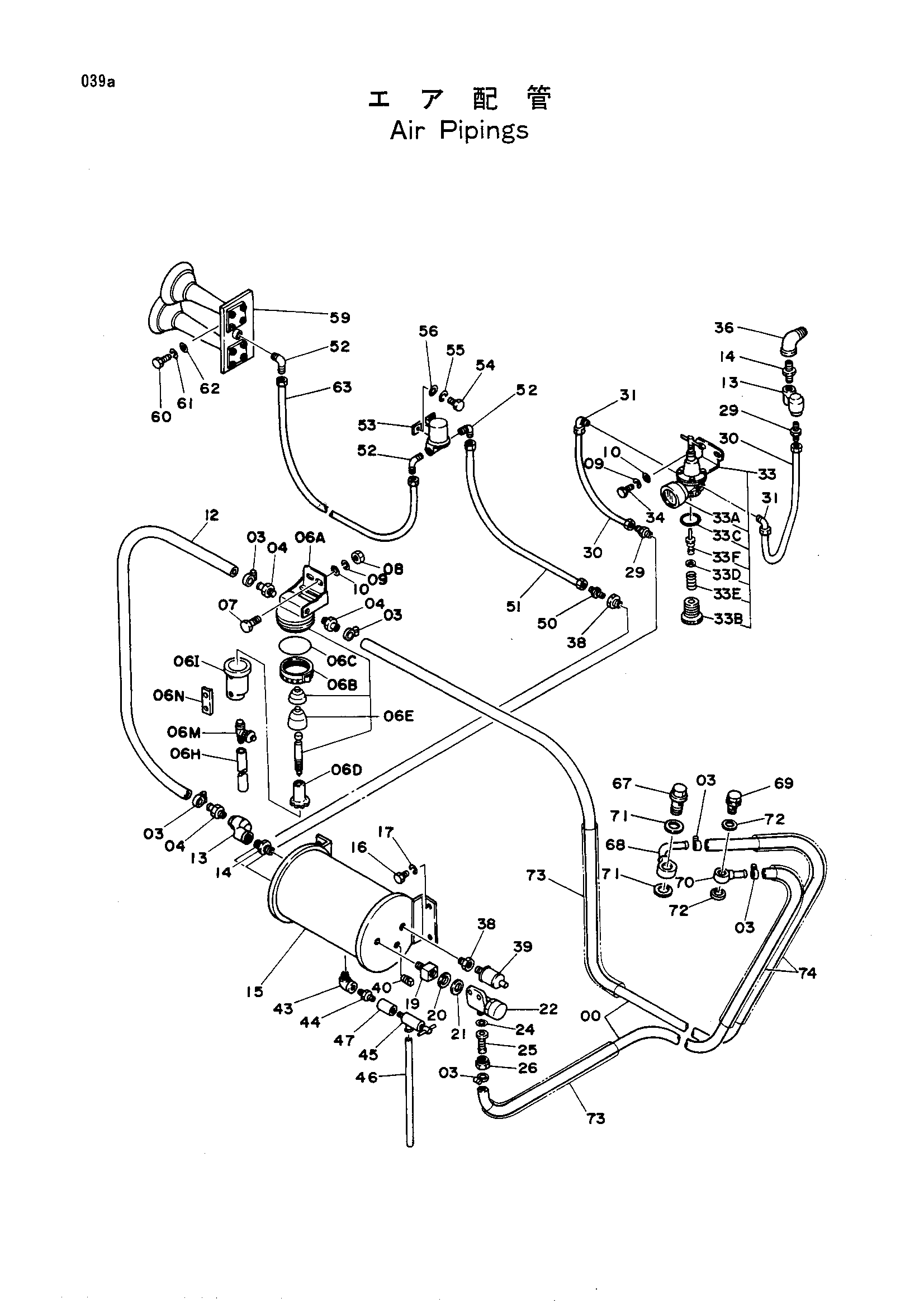

Заводская схема «Воздушный трубопроводы» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4107131 | Резиновый шланг | 2 |
| 03 | 4514700 | Зажим шланг | 6 |
| 04 | 49960 | Адаптер | 3 |
| 06A | 4156147 | Кронштейн | 1 |
| 06A-N | 4125218 | Фильтр воздушный | 1 |
| 06B | 4156143 | Хомут | 1 |
| 06C | 4156144 | Уплотнительное кольцо | 1 |
| 06D | 4156145 | Баффле | 1 |
| 06E | 4156142 | Крышка | 1 |
| 06H | 4156149 | Шланг 900 | 1 |
| 06I | 4156146 | Бовл | 1 |
| 06M | 4156148 | Клапан | 1 |
| 06N | 4156082 | Указатель | 1 |
| 07 | M200616 | Болт | 2 |
| 08 | M500605 | Гайка | 2 |
| 09 | A590906 | Пружинная шайба | 4 |
| 10 | A590106 | Плоская шайба | 4 |
| 12 | 4081376 | Резиновый шланг | 1 |
| 13 | 986953 | Обратный клапан | 2 |
| 14 | J70783 | Адаптер | 2 |
| 15 | 8501883 | Бак воздушный | 1 |
| 16 | J901018 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 19 | 499820 | Адаптер | 1 |
| 20 | 984219 | Уплотнительная шайба | 1 |
| 21 | 4503857 | Регулировочная шайба | 1 |
| 22 | 4092238 | Регулятор | 1 |
| 24 | 984225 | Манжета | 1 |
| 25 | 487027 | Втулка | 1 |
| 26 | 971303 | Гайка втулка | 1 |
| 29 | 969198 | Адаптер | 2 |
| 30 | 4054718 | Трубка | 2 |
| 31 | 4501785 | Угловой штуцер | 2 |
| 33 | 4198244 | Регулятор воздушный | 1 |
| 33A | 4198243 | Указатель воздушный прес | 1 |
| 33B | 4188369 | Колпачок | 1 |
| 33C | 4138939 | Уплотнительное кольцо | 1 |
| 33D | 4198876 | Уплотнительное кольцо | 1 |
| 33E | 4198875 | Пружина | 1 |
| 33F | 4198874 | Клапан | 1 |
| 34 | J900610 | Болт | 2 |
| 36 | 94-0647 | Угловой штуцер 3/8 | 1 |
| 38 | J728382 | Переходник | 2 |
| 39 | 986952 | Клапан защитный | 1 |
| 40 | 94-2023 | Пробка | 1 |
| 43 | 94-0630 | Угловой штуцер S (40) | 1 |
| 44 | 94-1901 | Адаптер | 1 |
| 45 | 4094354 | Кран | 1 |
| 47 | J70083 | Разъём PT3/8 | 1 |
| 50 | 992313 | Разъём | 1 |
| 51 | 4049402 | Трубка | 1 |
| 52 | 992312 | Разъём | 3 |
| 53 | 4135434 | Клапан | 1 |
| 54 | J900814 | Болт | 2 |
| 55 | A590908 | Пружинная шайба | 2 |
| 56 | A590108 | Шайба | 2 |
| 59 | 4135433 | Звуковой сигнал воздушный | 1 |
| 60 | J901016 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 62 | A590110 | Шайба | 2 |
| 63 | 4511310 | Трубка (4) | 1 |
| 67 | 4101192 | Болт | 1 |
| 68 | 4101193 | Трубка | 1 |
| 69 | 4101195 | Болт | 1 |
| 70 | 4101194 | Трубка | 1 |
| 71 | A890024 | Манжета 24 | 2 |
| 72 | A890018 | Манжета | 2 |
| 73 | 4188520 | Трубка 400 | 2 |
| 74 | 4188523 | Трубка 700 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
