Гидроцилиндр стрелы (правый) — HITACHI UH143

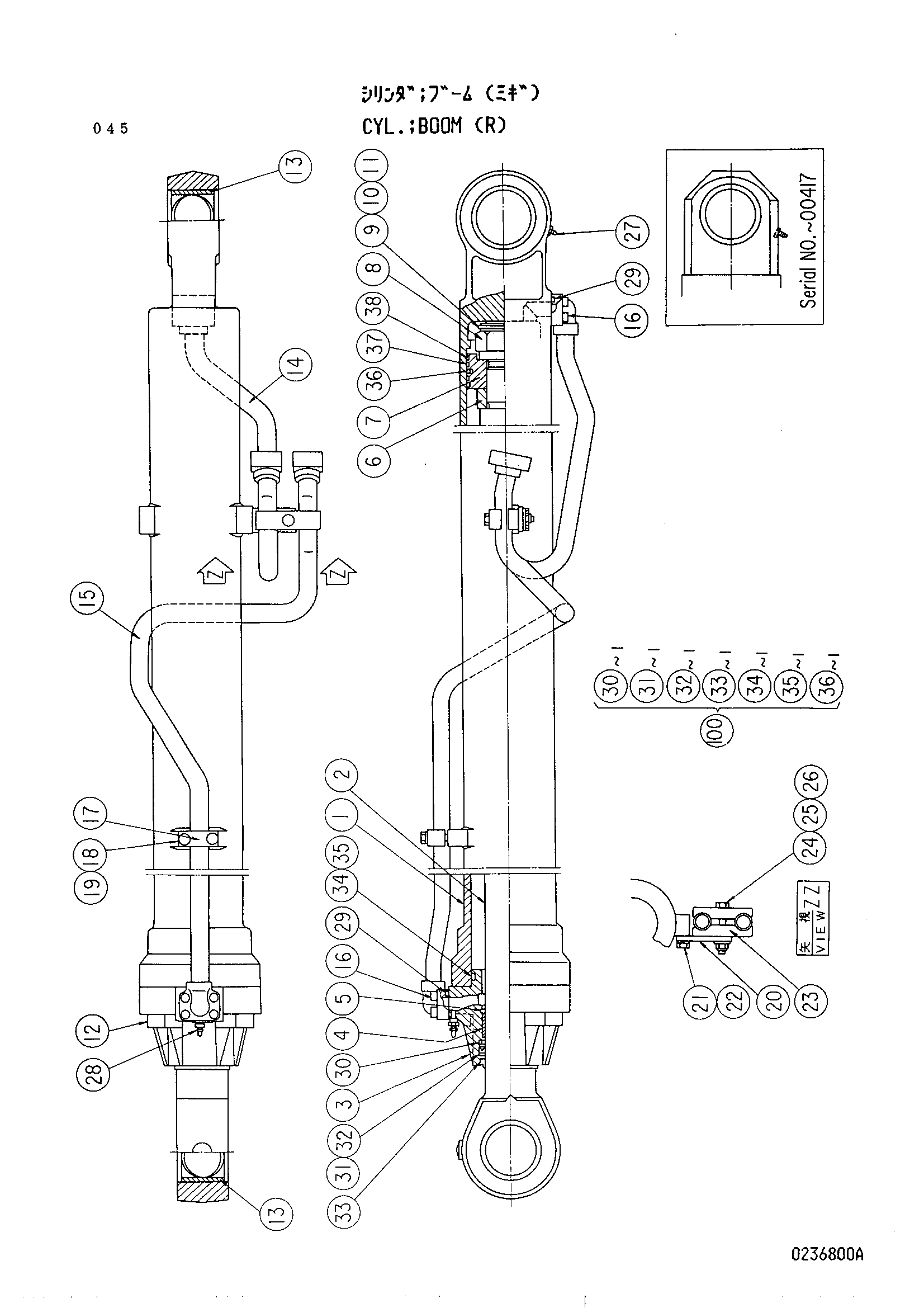

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4143601	Гидроцилиндр стрелы (правый)	1
1	0236803 замена: 0237101	Труба гидроцилиндра	1
1	0237101 замена: 0236803	Труба гидроцилиндра	1
2	0236804 замена: 0237102	Шток поршня	1
2	0237102 замена: 0236804	Шток поршня	1
3	0237103	Головка гидроцилиндра	1
4	0237104	Втулка	1
5	0208504	Кольцо	1
6	0237105	Амортизирующий подшипник	1
7	0237106	Поршень	1
8	0224110	Гайка	1
9	0224111	Палец	1
10	0224113	Кольцо	1
11	0237107	Регулировочная шайба	1
12	0237212	Болт с внутренним шестигранником	8
13	0237108	Втулка пальца	2
14	0236801	Трубка	1
15	0236802	Трубка	1
15	0236805	Трубка	1
16	0150616	Болт с внутренним шестигранником	8
17	0237416	Держатель	1
18	0237417	Болт	2
19	0208516	Пружинная шайба	2
20	0236912	Пластина	1
20	0237111	Пластина	1
21	0236913	Болт	2
22	0236914	Пружинная шайба	2
23	0236915	Держатель	2
23	0237112	Держатель	2
24	0236916	Болт	1
25	0236917	Шайба	1
26	0236918	Гайка	1
27	4009445 замена: J75481	Штуцер	1
28	0237418	Бреедер воздушный	1
29	984614	Уплотнительное кольцо	2
30	0208505	Кольцо	1
31	4070021	У-ринг	1
32	0208522	Опорное кольцо	1
33	0208507	Грязесъёмное кольцо	1
34	4034653	Кольцо O	1
35	0237217	Опорное кольцо	1
36	0237218	Уплотнительное кольцо	1
37	0237219	Кольцо	2
38	0237220	Кольцо	2
100	4163571	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
