Рукоять — HITACHI UH143

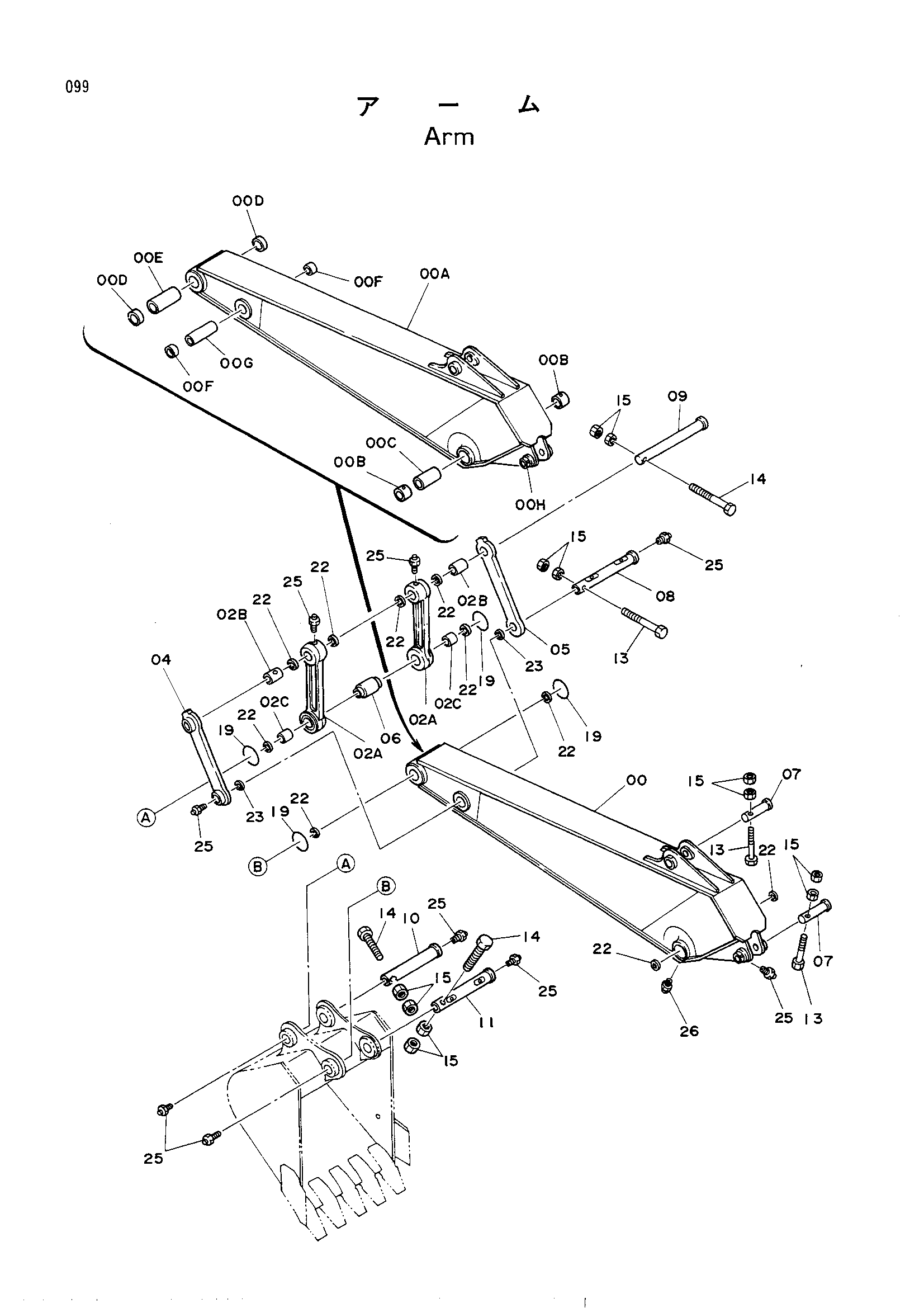

Заводская схема «Рукоять» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9049171 | Рукоять (стд.арм) | 1 |
| 00 | 9054359 | Рукоять (удлинённый рукоять) | 1 |
| 00 | 9054360 | Рукоять (укороченный рукоять) | 1 |
| 00A | 6005856 | Рукоять (стд.арм) | 1 |
| 00A | 6006474 | Рукоять (удлинённый рукоять) | 1 |
| 00A | 6006475 | Рукоять (укороченный рукоять) | 1 |
| 00B | 3026077 | Втулка | 2 |
| 00C | 4143372 | Проставка | 1 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4143370 | Проставка | 1 |
| 00F | 3026076 | Втулка | 2 |
| 00G | 4143371 | Проставка | 1 |
| 00H | 4067720 | Ограничитель | 2 |
| 02A | 2019009 | Тяга | 1 |
| 02A-C | 9049172 | Тяга (с втулка) | 2 |
| 02B | 3026073 | Втулка | 2 |
| 02C | 3028854 | Втулка | 1 |
| 04 | 8026311 | Тяга | 1 |
| 05 | 3026104 | Тяга | 1 |
| 06 | 4155763 | Проставка | 1 |
| 07 | 3026126 | Палец | 2 |
| 08 | 3026130 | Палец | 1 |
| 09 | 3026131 замена: 3034649 | Палец | 1 |
| 09 | 3034649 замена: 3026131 | Палец | 1 |
| 10 | 3026133 | Палец | 1 |
| 11 | 3026132 | Палец | 1 |
| 13 | J932011 замена: M222004 | Болт | 3 |
| 13 | M222004 замена: M222004 | Болт | 3 |
| 14 | J932012 замена: M222005 | Болт | 3 |
| 14 | M222005 замена: M222005 | Болт | 3 |
| 15 | J951020 | Гайка | 12 |
| 19 | 4100180 | Уплотнительное кольцо | 4 |
| 22 | 4074008 | Пылезащитное уплотнение | 10 |
| 23 | 4067901 | Пылезащитное уплотнение | 2 |
| 25 | J75481 | Штуцер | 8 |
| 26 | J75581 | Штуцер PT1/8 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
