Гидроцилиндр ковша — HITACHI UH143

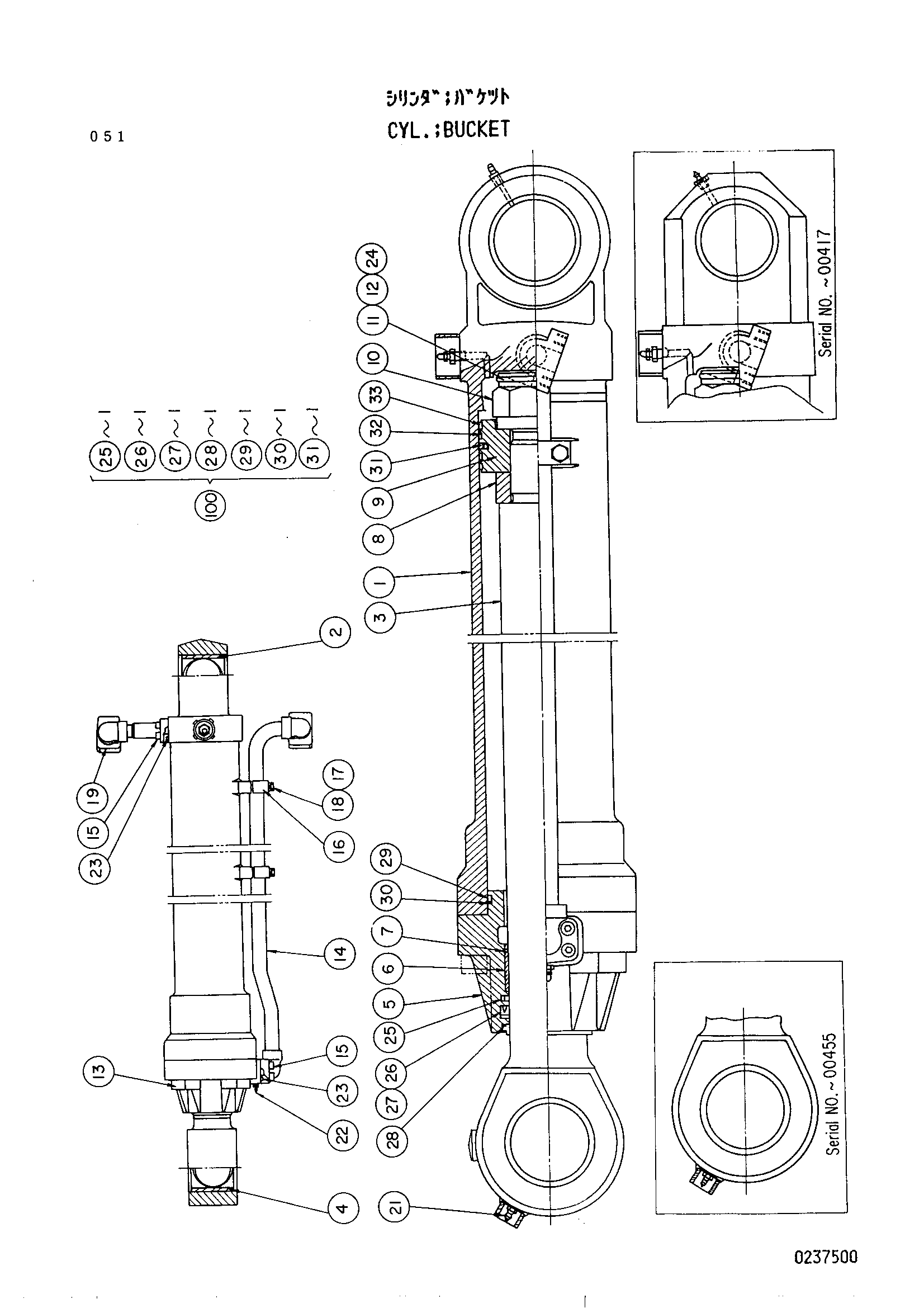

Заводская схема «Гидроцилиндр ковша» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4143604 | Гидроцилиндр. баккет | 1 | |
| 1 | 0237501 замена: 0237509 | Труба гидроцилиндра | 1 |
| 1 | 0237509 замена: 0237501 | Труба гидроцилиндра | 1 |
| 2 | 0237404 | Втулка пальца | 1 |
| 3 | 0237502 замена: 0237510 | Шток поршня | 1 |
| 3 | 0237510 замена: 0237502 | Шток поршня | 1 |
| 4 | 0237503 | Втулка пальца | 1 |
| 5 | 0237504 | Головка гидроцилиндра | 1 |
| 6 | 0236904 | Втулка | 1 |
| 7 | 0236905 | Кольцо | 1 |
| 8 | 0237505 | Амортизирующий подшипник | 1 |
| 9 | 0237506 | Поршень | 1 |
| 10 | 0236908 | Гайка | 1 |
| 11 | 0237411 | Палец | 1 |
| 12 | 0237412 | Кольцо | 1 |
| 13 | 0237212 | Болт с внутренним шестигранником | 8 |
| 14 | 0237507 | Трубка | 1 |
| 15 | 0150616 | Болт с внутренним шестигранником | 8 |
| 16 | 0237416 | Держатель | 2 |
| 17 | 0237417 | Болт | 4 |
| 18 | 0208516 | Пружинная шайба | 4 |
| 19 | 0237508 | Соединение | 1 |
| 21 | 4009445 замена: J75481 | Штуцер | 2 |
| 22 | 0237418 | Бреедер воздушный | 2 |
| 23 | 984614 | Уплотнительное кольцо | 2 |
| 24 | 0236909 | Регулировочная шайба | 1 |
| 25 | 0151902 | Кольцо | 1 |
| 26 | 0127207 | U-образная манжета | 1 |
| 27 | 0236919 | Опорное кольцо | 1 |
| 28 | 0236920 | Кольцо | 1 |
| 29 | 4034653 | Уплотнительное кольцо | 1 |
| 30 | 0237217 | Опорное кольцо | 1 |
| 31 | 0237218 | Уплотнительное кольцо | 1 |
| 32 | 0237219 | Кольцо | 2 |
| 33 | 0237220 | Кольцо | 2 |
| 100 | 4163573 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
