Направляющее колесо — HITACHI UH143

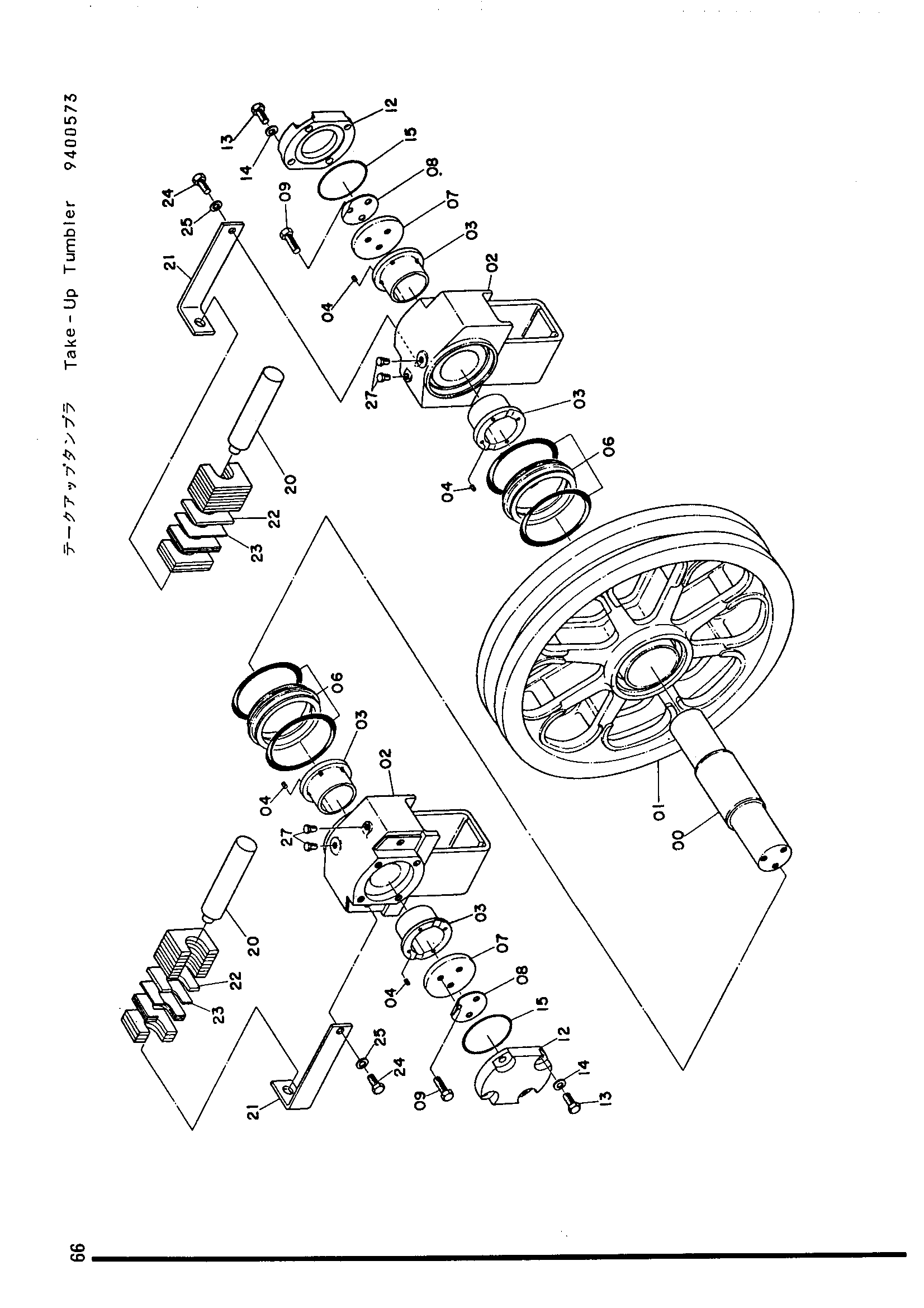

Заводская схема «Направляющее колесо» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3501020 | Вал | 1 |
| 01 | 1500013 | Тумблер таке-уп | 1 |
| 02 | 5500047 | Подшипник | 2 |
| 03 | 3501025 | Втулка | 4 |
| 04 | J330413 | Винт M4X12.5 | 16 |
| 06 | 939777 | Комплект уплотнений | 2 |
| 07 | 4504246 | Блокировка пластина | 2 |
| 08 | 4503466 | Блокировка пластина | 2 |
| 09 | M111645 | Болт | 6 |
| 12 | 3501021 | Крышка | 2 |
| 13 | M111632 | Болт | 8 |
| 14 | A590016 | Пружинная шайба | 8 |
| 15 | A810120 | Уплотнительное кольцо | 2 |
| 20 | 3500258 | Шток | 2 |
| 21 | 3501022 | Хомут | 2 |
| 22 | 4502692 | Шайба | 24 |
| 23 | 4502693 | Шайба | 8 |
| 24 | M111632 | Болт | 2 |
| 25 | A590016 | Пружинная шайба | 2 |
| 27 | 447483 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
