Кабина группа — HITACHI UH143

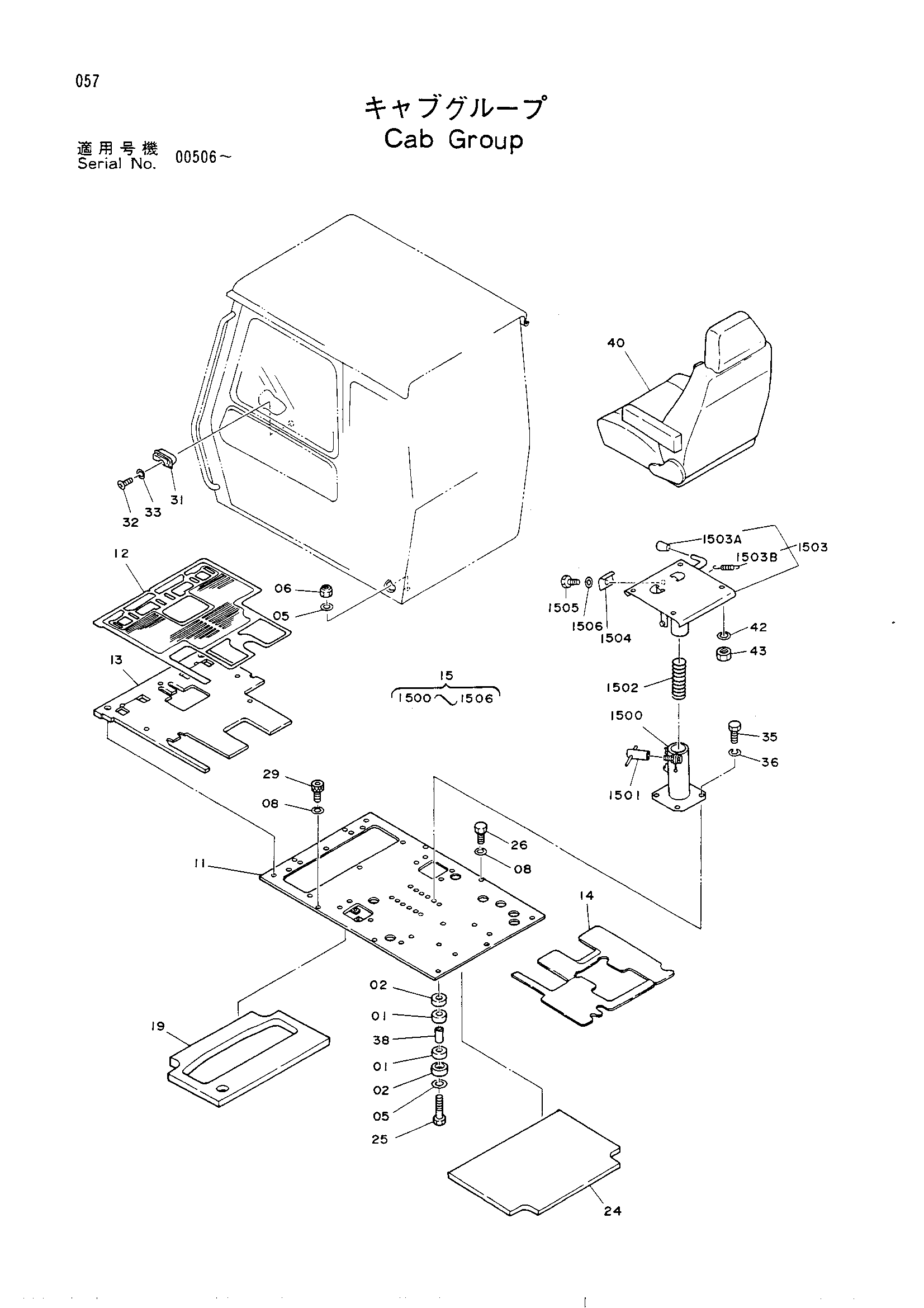

Заводская схема «Кабина группа» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4149808 | Резиновая прокладка | 8 |
| 02 | 4086007 | Ограничитель | 8 |
| 05 | 4114405 | Шайба | 8 |
| 06 | M660016 | U-образная гайка | 4 |
| 08 | 4114402 | Шайба | 4 |
| 11 | 6007273 | Пластина | 1 |
| 12 | 1009308 | Коврик пол (2-рычаг тип) | 1 |
| 12 | 3028525 | Коврик пол (4-рычаг тип) | 1 |
| 13 | 1009309 | Коврик пол (2-рычаг тип) | 1 |
| 14 | 3027836 | Коврик пол (4-рычаг тип) | 1 |
| 15 | 4150701 | Стойка в сборе | 1 |
| 1500 | 2019782 | Стойка | 1 |
| 1501 | 3030269 | Рукоятка | 1 |
| 1502 | 3030270 | Пружина | 1 |
| 1503 | 2019783 | Опора | 1 |
| 1503A | 3030267 | Рукоятка | 1 |
| 1503B | 3030268 | Пружина | 1 |
| 1504 | 3030271 | Ограничитель | 1 |
| 1505 | J900816 | Болт | 1 |
| 1506 | A590108 | Шайба | 1 |
| 19 | 3033160 | Стекловата | 1 |
| 24 | 3026588 | Стекловата | 1 |
| 25 | 4136792 | Болт | 4 |
| 26 | J901025 | Болт | 2 |
| 29 | M341025 | Болт с внутренним шестигранником | 2 |
| 31 | 4146719 | Асхтрай | 1 |
| 32 | M440510 | Винт | 2 |
| 33 | A590105 | Шайба | 2 |
| 35 | J901025 | Болт | 4 |
| 36 | A590910 | Пружинная шайба | 4 |
| 38 | 4122246 | Проставка | 4 |
| 40 | 4142388 | Сиденье | 1 |
| 42 | A590908 | Пружинная шайба | 4 |
| 43 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
