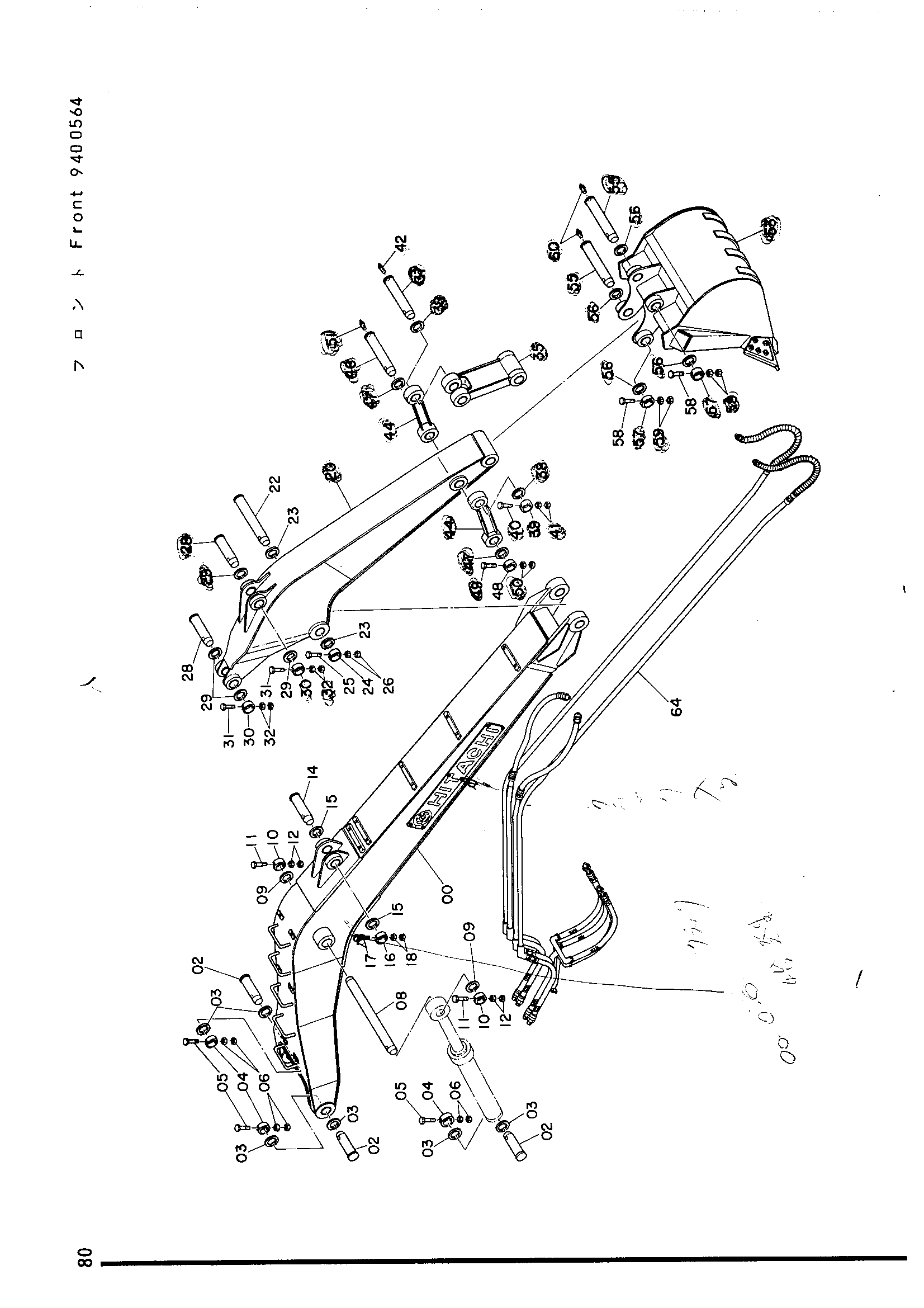

Передний — HITACHI UH143

Заводская схема «Передний» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9400588	Стрела в сборе	1
02	3501042	Палец A	4
03	499332	Шайба	8
04	499330	Ограничитель	4
05	4504786	Болт	4
06	M511613	Гайка H	8
08	328921	Палец B	1
09	499332	Шайба	2
10	499330	Ограничитель	2
11	4504786	Болт	2
12	M511613	Гайка H	4
14	3501043	Палец C	1
15	499331	Шайба	2
16	499329	Ограничитель	1
17	4507990	Болт	1
18	M511613	Гайка H	2
20	9400571	Рукоять в сборе	1
22	3501044	Палец D	1
23	499332	Шайба	2
24	499330	Ограничитель	1
25	4504786	Болт T	1
26	M511613	Гайка H	2
28	3501043	Палец C	2
29	499331	Шайба	4
30	499329	Ограничитель	2
31	4507990	Болт	2
32	M511613	Гайка H	4
35	9400585	Тяга A в сборе	1
37	3501045	Палец E	1
38	499332	Шайба	2
39	499330	Ограничитель	1
40	4504786	Болт T	1
41	M511613	Гайка H	2
42	J75481	Смазка ниппель	1
44	9400586	Тяга B в сборе	2
46	3501046	Палец F	1
47	499331	Шайба	2
48	4507990	Ограничитель	1
49	4504786	Болт T	1
50	M511613	Гайка H	2
51	J75481	Смазка ниппель	1
53	9400587	Задний обратная лопата ковш в сборе (1.2)	1
55	3501046	Палец F	2
56	499331	Шайба	4
57	499329	Ограничитель	2
58	4507990	Болт	2
59	M511613	Гайка H	4
60	J75481	Смазка ниппель	2
64	9400581	Гидролинии рабочего оборудования в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
